第一节给排水管道安装
一、本节定额内容包括：室内外生活给排水管道的安装，包括镀锌钢管、钢管、不锈钢管、铜管、铸铁管、塑料管、复合管等不同材质的管道安装及室外管道碰头等。
生活用水检测费及永久排污检测费是否属于专项检测费，应由建设单位支付？（10定额）答：生活用水检测费及永久排污检测费为专项检测内容，应列入工程建设其他费的研究试验费由建设单位承担。【粤释16-14】
依据《通用安装工程工程量计算规范》GB500856-2013相关说明，以及招标清单“PPR给水管”清单项目特征描述也未包含凿槽（沟）及修补工作内容，因此PPR给水管暗敷时，按设计及施工要求发生的凿槽及修补应另行计量计价。【粤标定复函〔2022〕77号】
虹吸排水管安装应如何执行定额？（18定额）答：虹吸排水管安装应区分不同材质和连接方式执行给排水管道安装相应项目。【粤释9-1】
《广东省通用安装工程综合定额（2018）》虹吸排水管安装应如何执行定额？答：虹吸排水管安装应区分不同材质和连接方式执行给水排水管道安装相应项目。【莞释32-6】
二、本节定额适用范围
1.给水管道适用于生活用饮用水、热水、中水及压力排水等管道的安装。
【排水支管】只连接一个卫生器具的排水管称为排水支管。排水支管上应设有水封装置，以防止排水管道中的有害气体进入室内。

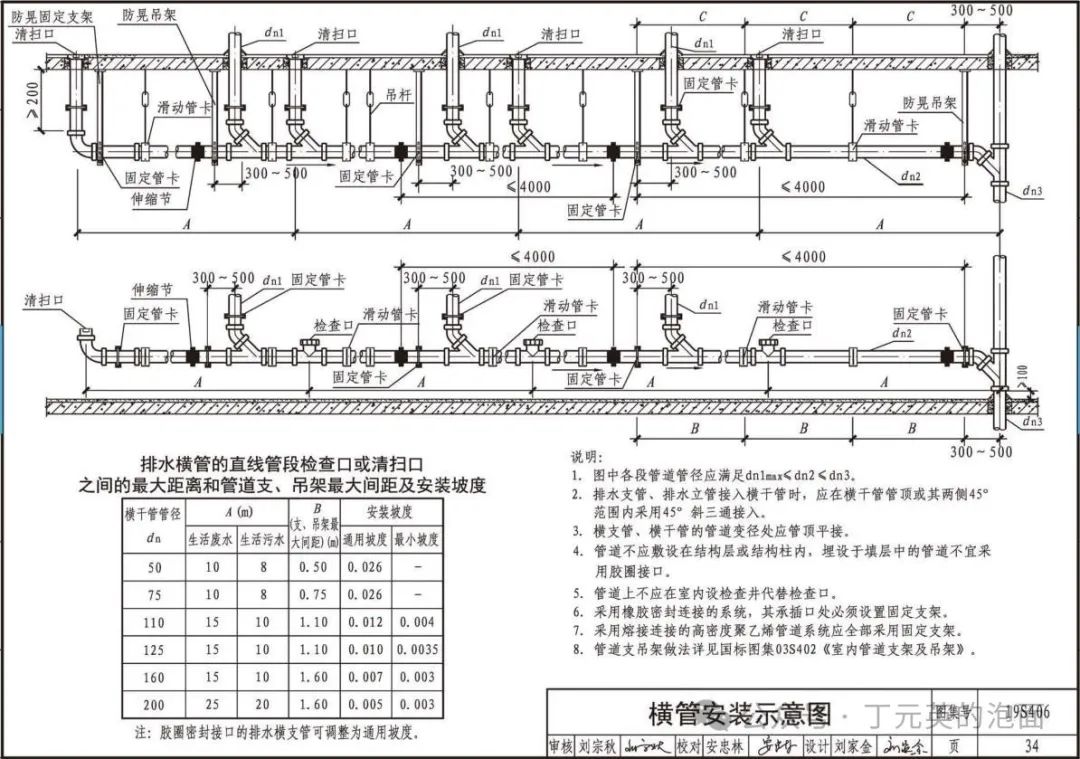

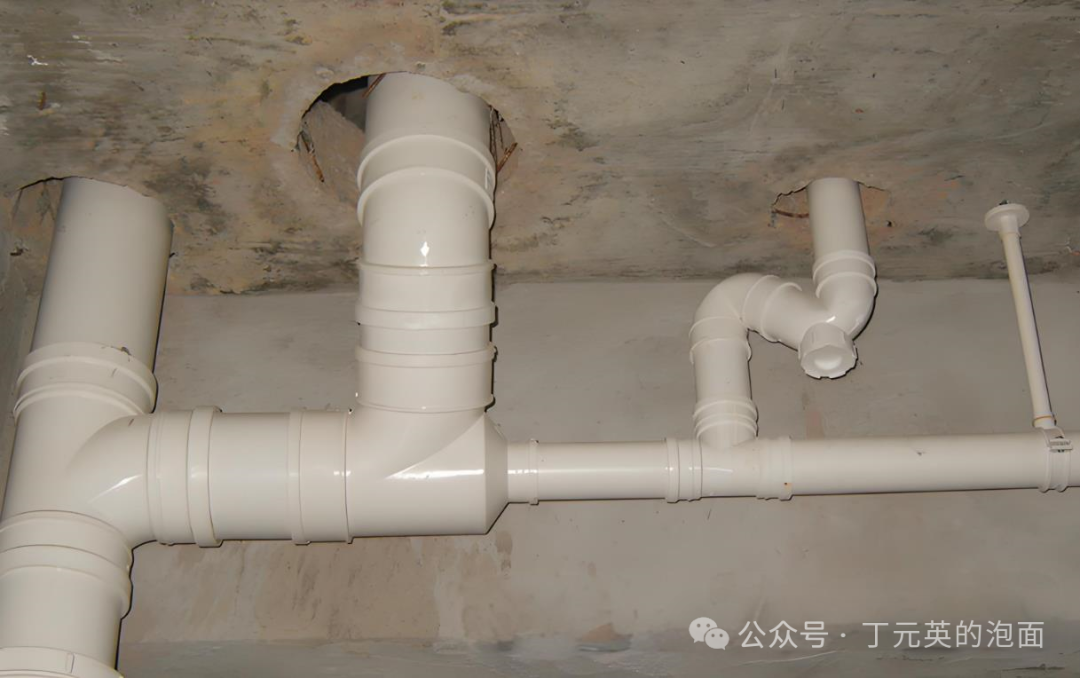

【排水横管】连接两个或两个以上卫生器具排水支管的水平排水管称为排水横管。排水横管应有一定坡度，坡向立管，并应尽量不拐弯，直接与立管相接。

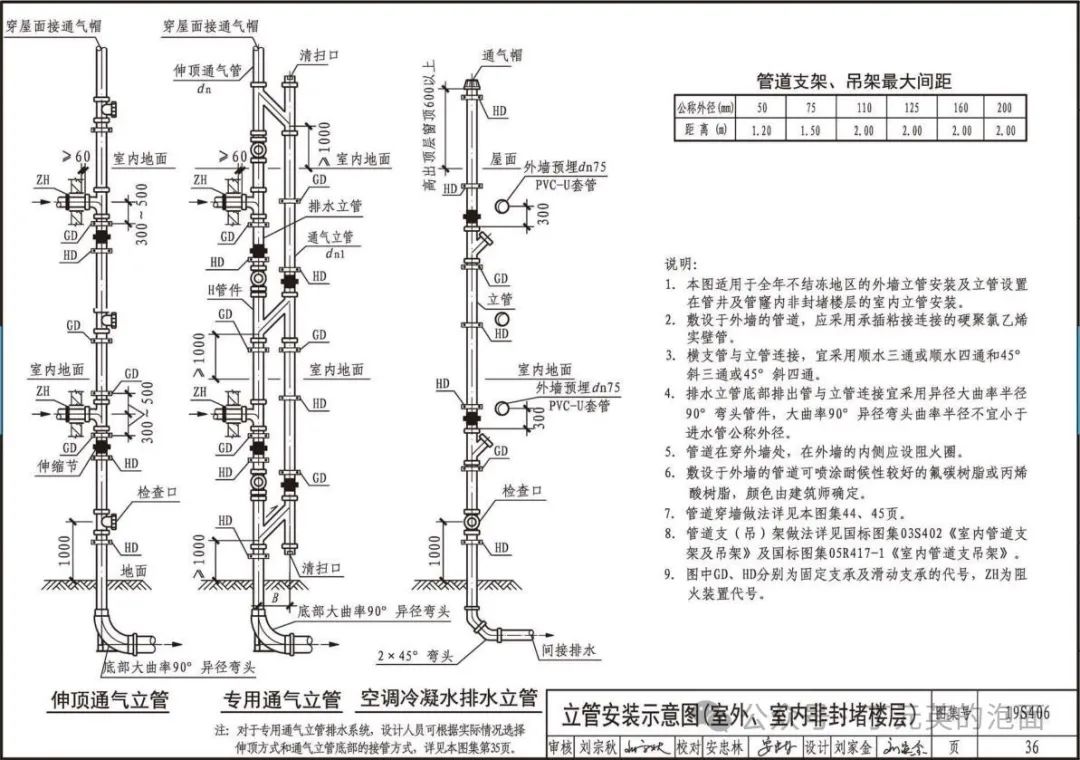

【排水立管】连接排水横管的垂直排水管的过水部分称为排水立管。排水立管一般在墙角明装，靠近杂质多、水量大的排水点，高层建筑物的排水立管可暗装在管槽或管井中。
【排水干管】排水干管是连接两个或两个以上排水立管的总横管。排水干管一般埋在地下与排出管连接，排水干管应尽量短，有时不设干管直接使立管与排出管相连接。
2.塑料管安装适用于UPVC、PVC、PP-C、PP-R、PE、PB等塑料管安装。
承插连接：一般为塑料管粘接。

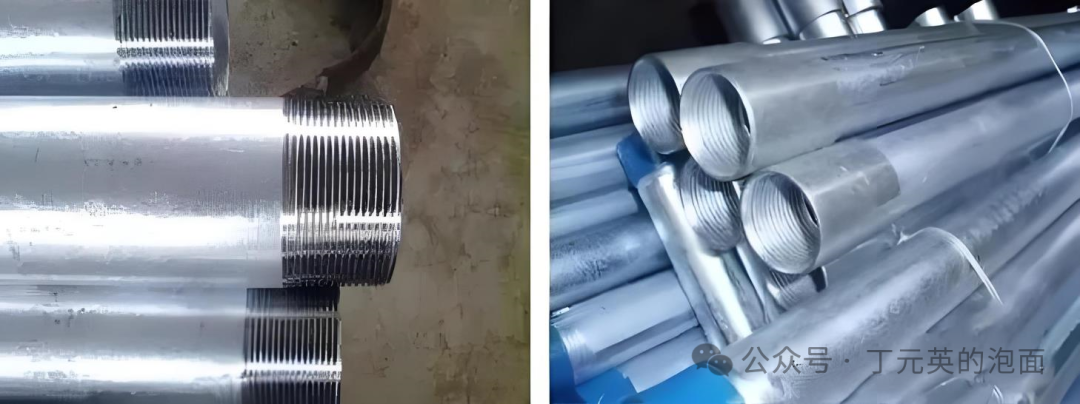

3.镀锌钢管（螺纹连接）项目适用于室内外焊接钢管的螺纹连接。
《广东省通用安装工程综合定额（2018）》C10-1-12~22室内镀锌钢管子目中管件材料单价如何计取？答：管道安装定额中的管件消耗量是按综合考虑的，管件材料单价应按定额附录中相应管道安装的管件含量以工程所在地的价格计算。【莞释31-5】
4.钢塑复合管安装适用于内涂塑、内外涂塑、内衬塑、外覆塑内衬塑复合管道安装。★
铝塑复合管一般采用螺纹卡套压接。将配件螺母套在管道端头，再把配件内芯套入端头内，用扳手把紧配件与螺母即可。铜管的连接也可采用螺纹卡套压接。
三、本节定额包括以下工作内容：
1.管道安装定额中，均包括相应管道及管件安装、给水管道包括水压试验及水冲洗工作内容，排（雨）水管道包括灌水（闭水）及通球试验工作内容。
2.钢管焊接安装项目中均综合考虑了成品管件和现场煨制弯管、摔制大小头、挖眼三通。
3.室内铸铁排水管、雨水管和室内塑料排水管、雨水管均包括检查口、透气帽、伸缩节、H型管、消能装置、地漏存水弯、止水环的安装，但透气帽、H型管、消能装置、地漏存水弯、止水环的价格应另行计算，发生时按实际数量另计材料费。
即安装费已计取，部分材料另计费用。

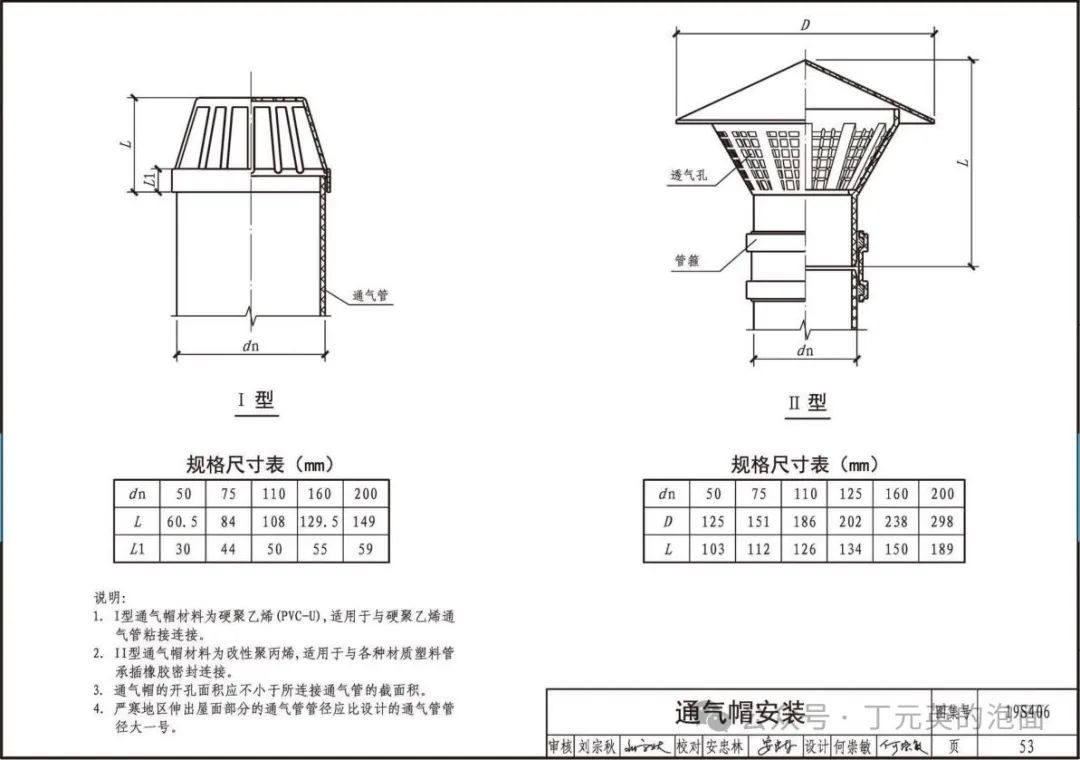

透气帽安装执行什么定额?（10、18定额）答：透气帽安装已包括在室内排水管道安装项目内，不另计算。但透气帽的材料价格另行计算。【粤释12-9】
塑料排水管安装是否要扣除H型管所占管道长度？（10、18定额）答：不扣除。【粤释12-17】 H型管件是排水管与通气管连接用的管件。为了避免排水管中的空气排不出去而造成管道内有压力，影响污水的排放，H管就是起到了排水管与通气管连接的作用。H管（共轭管）是用于连接通气立管和排水立管，形状如H且上下端口带承插口的管件。

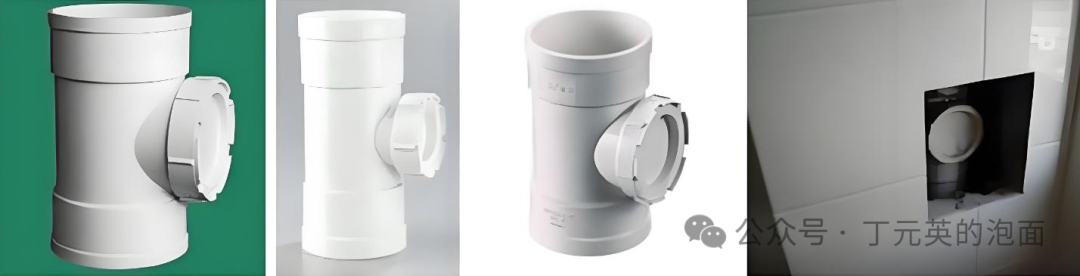

检查口带有可开启检查盖的配件，装设在排水立管及较长横管段上，作检查和清通之用。

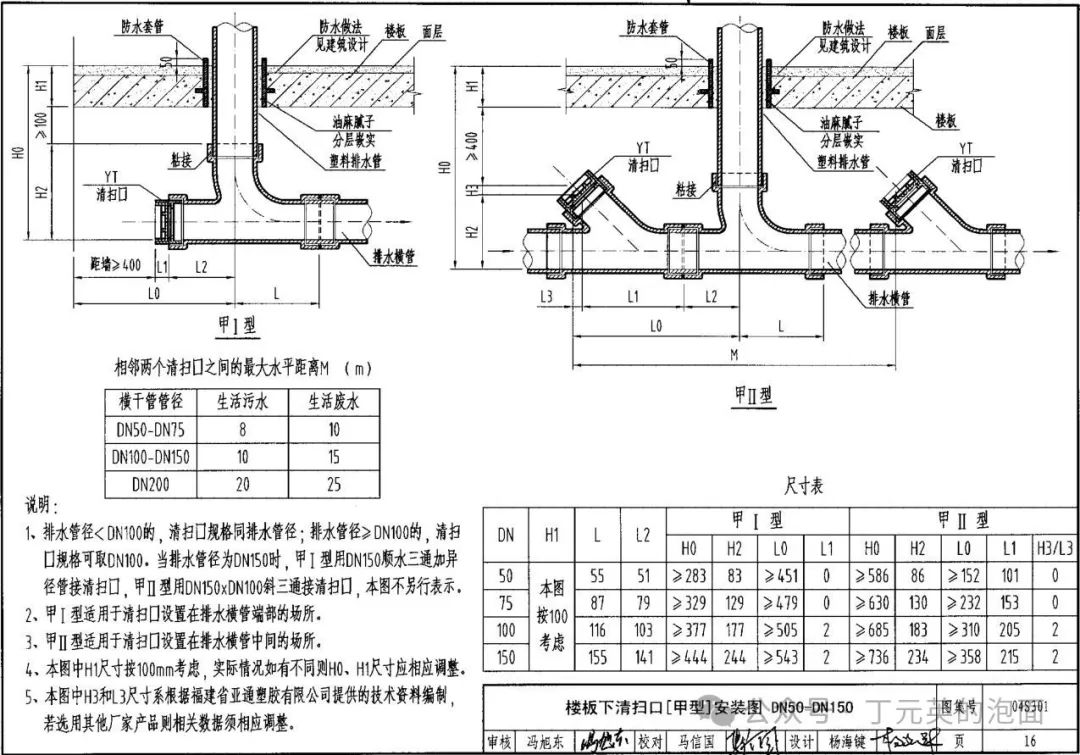

清扫口用于排水横管的单向清通。清扫口是为了防止排水横管被堵塞而进行清通打扫所安装的一种设置。它只能从一个方向清通，设在排水管道的起端。

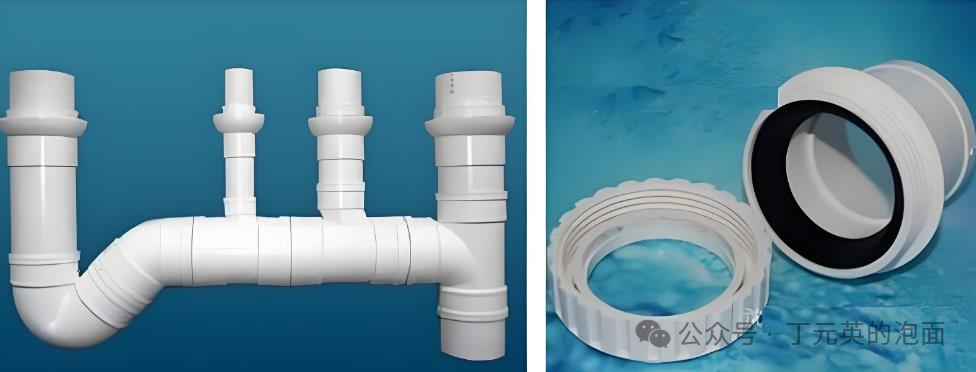

排水管伸缩节

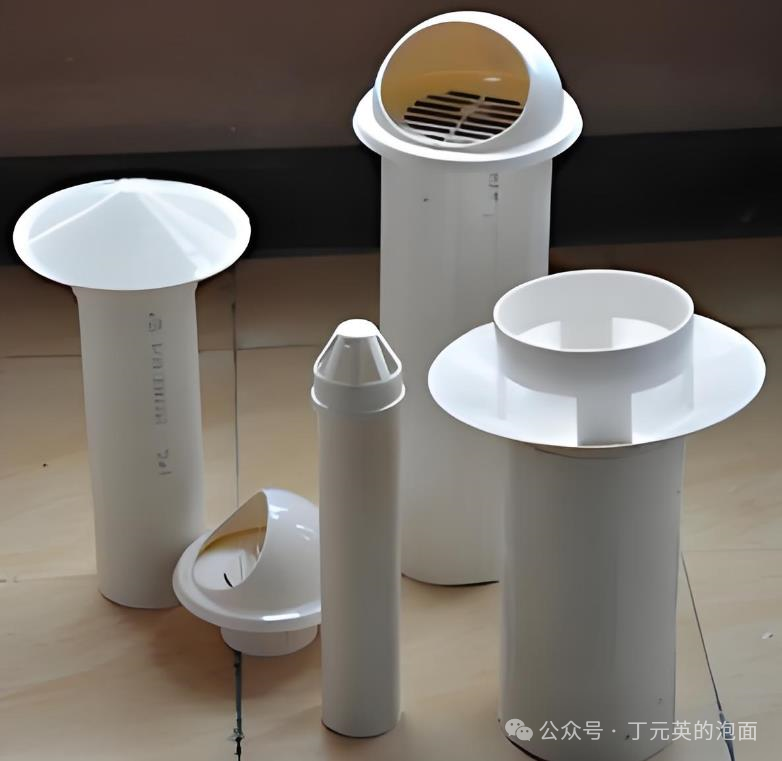

透气帽

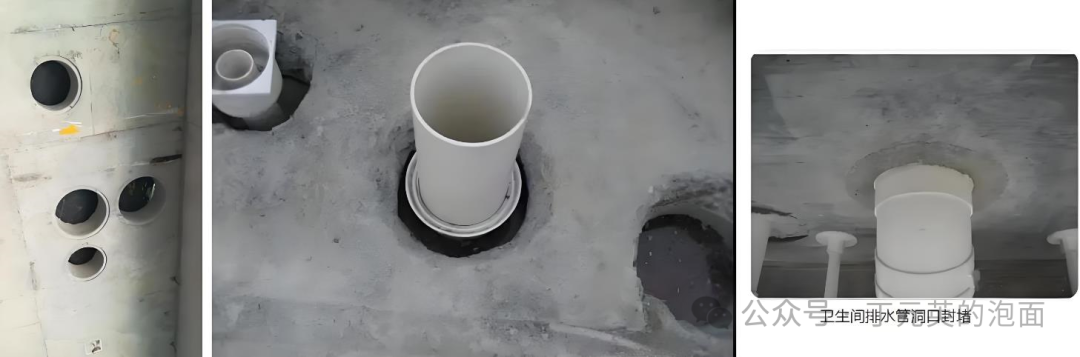

4.管道安装定额中，均包括配合土建预留穿墙体及穿楼板孔洞工作。
四、本章定额不包括以下工作内容：
1.室内外管道沟土方、管道基础、管道固筑、井体砌筑工程执行《广东省市政工程综合定额(2018)》相应项目。
2.管道安装不包括法兰、阀门及伸缩器的制作安装，发生时按相应项目另行计算。
伸缩器不是伸缩节。
3.雨水管系统中的雨水斗及雨水口安装执行C.10.4章相应项目。
雨水管道定额与排水管道定额执行的界定方式：雨水与生活排水（污水）合用管道执行排水管安装相应定额子目，单独用于雨水排泄使用的管道执行雨水管安装相应定额子目。【粤标定复函〔2023〕29号】
4.塑料管道接头零件不包括金属塑料过渡管件，如有发生应按实计算。
5.管道安装项目中，均不包括管道支架、管卡、托钩等制作安装以及管道穿墙、楼板套管制作安装、堵洞、打洞、凿槽等工作内容，发生时套用本册及第四册《电气设备安装工程》相应项目另行计算。
给排水成品套管安装如何套用定额子目？（10定额）答：成品套管安装费用按套管制作安装定额子目乘以系数0.30，成品套管价格另计。【粤释9-13】注意此条。
6.本册定额管件含量中不含与螺纹阀门配套的活接、对丝，其用量含在螺纹阀门安装项目中。
五、本节定额相关规定

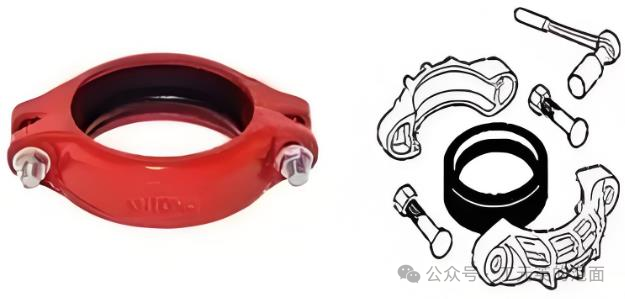

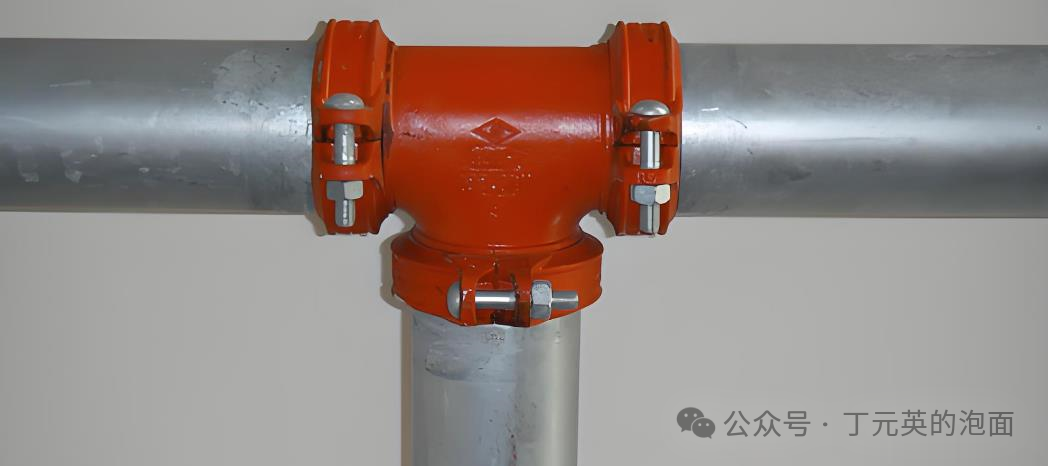

1.钢管沟槽连接适用于镀锌钢管、焊接钢管及无缝钢管等沟槽连接的管道安装。不锈钢管、铜管、复合管的沟槽连接，可参照执行。★
注意此条，钢管的沟槽连接：镀锌钢管、焊接钢管、无缝钢管、不锈钢管、铜管、复合管（钢塑）。

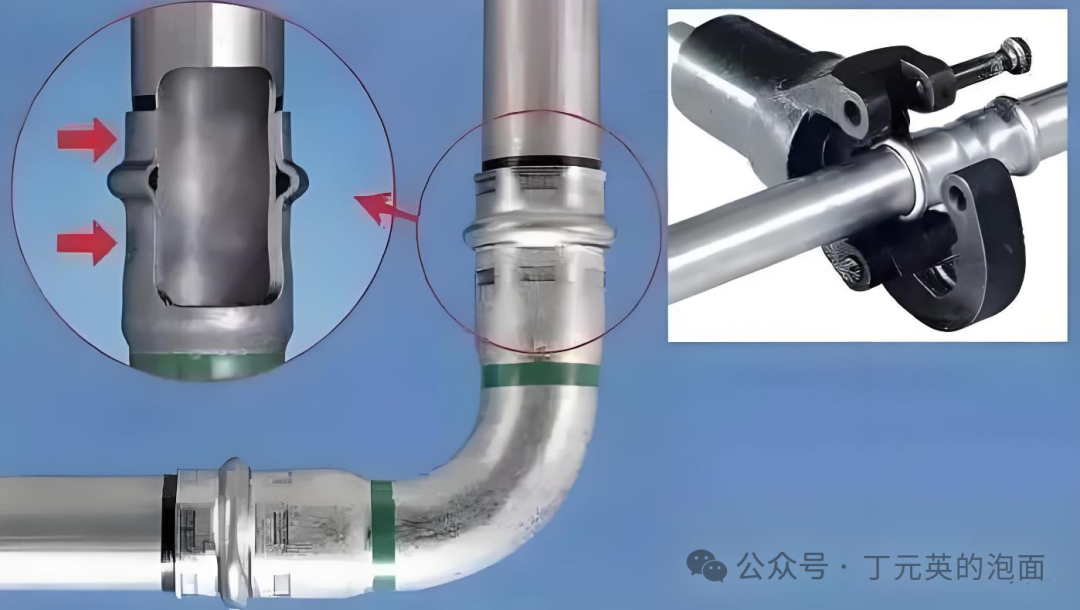

不锈钢卡压式管件连接技术取代了螺纹、焊接、胶接等传统给水管道连接技术，具有保护水质卫生、抗腐蚀性强、使用寿命长等特点，施工时将带有特种密封圈的承口管件与管道连接，用专用工具压紧管口而起到密封和紧固作用，施工中具有安装便捷、连接可靠及经济合理等优点。
2.室内柔性铸铁排水管（机械接口）按带法兰承口的承插式管材考虑。

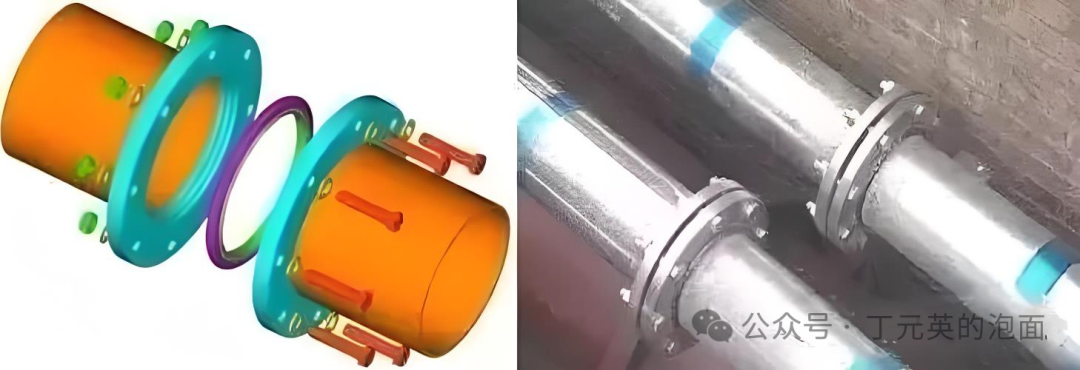

法兰连接：就是把两个管道、管件或器材，先各自固定在一个法兰盘上，然后在两个法兰盘之间加上法兰垫，最后用螺栓将两个法兰盘拉紧使其紧密结合起来的一种可拆卸的接头。
3.塑料管热熔连接公称外径DN125及以上管径按热熔对接连接考虑。

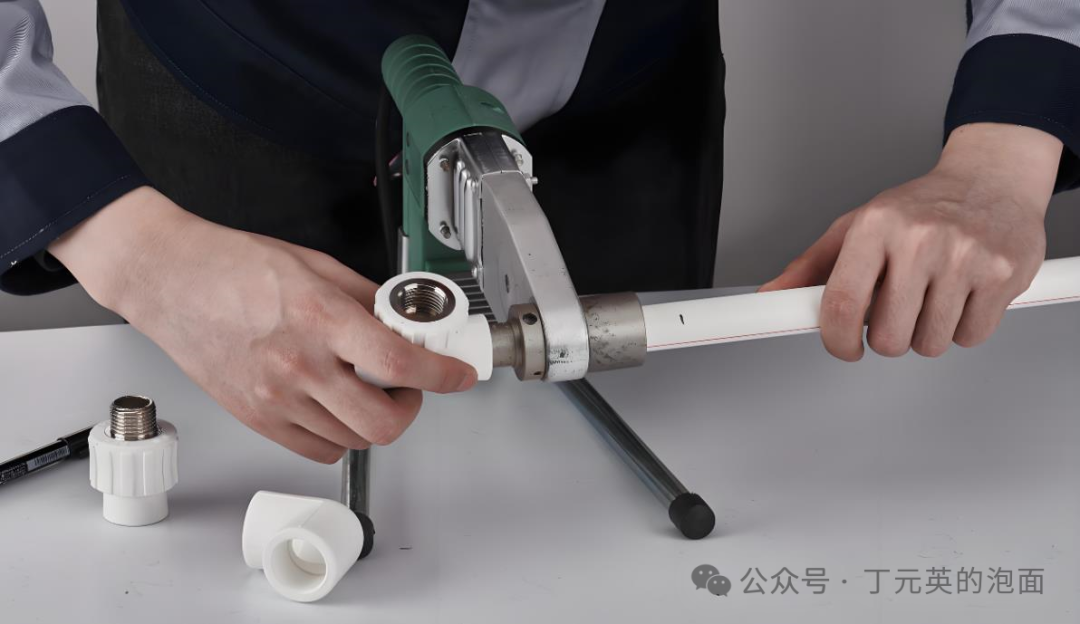

PPR管的连接方法采用热熔器进行热熔连接。
4.室外钢塑复合管（螺纹连接）发生时可执行室外镀锌钢管（螺纹连接）子目，管道及管件含量不变。
钢塑复合管→镀锌钢管→钢管（沟槽、螺纹连接）
5.室内无承口柔性铸铁雨水管（卡箍连接）发生时可执行室内无承口柔性铸铁排水管（卡箍连接），管件及卡箍含量按实际调整。
6.安装带预制保温层的成品管道时：可执行相应材质及连接形式的管道安装项目，其人工乘以系数1.10；管道连接处（DN≥50mm 的法兰阀门和法兰除外）保温执行第十二册《刷油、防腐蚀、绝热工程》，其人工、机具乘以系数2.00。
7.室外管道碰头项目适用于新建管道与已有水源管道的碰头连接，如已有水源管道已做预留接口则不执行相应安装项目。

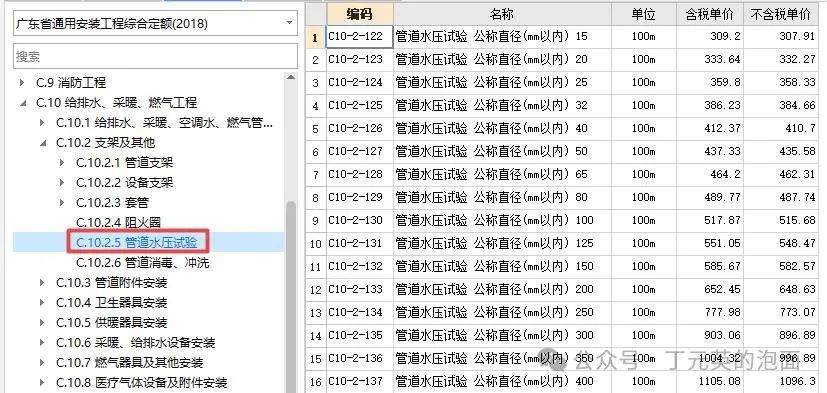

8.管道安装定额中已经包括了规范要求的水压试验，C.10.2章中水压试验项目仅适用于因工程需要而再次发生的管道水压试验，不得重复计算。
9.饮用水管道的消毒冲洗应按本册C.10.2章相应项目另行计算。因工程需要再次发生管道冲洗时，执行本章消毒冲洗定额项目，同时扣减定额中漂白粉消耗量，其他消耗量乘以系数0.60。
生活给水管道的安装是否需要计算冲洗消毒的费用？需要。生活给水管道安装完毕并水压试验合格后，需进行管道的冲洗消毒，其施工顺序为：先用饮用水冲洗管道，再用一定浓度的溶解漂白粉冲泡24h后放空，最后再用饮用水冲洗使出水符合饮用水标准即可。一般当设计或施工验收规范中要求有管道冲洗、消毒的工程时，需计算管道冲洗、消毒的费用。生活饮用水管道工程均需要对管道进行冲洗消毒，所以须计算其费用。
六、界线划分：
市政→室外→室内，重要
1.给水管道：
(1)室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。
(2)室外管道与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。
2.排水管道：
(1)室内外以出户第一个排水检查井为界。
(2)室外管道与市政管道界线以与市政管道碰头井为界。
