一、本章定额内容包括：管道支架制作安装、成品管卡安装、阻火圈、设备支架安装、各种套管制作安装、管道水压试验、管道消毒冲洗等项目。

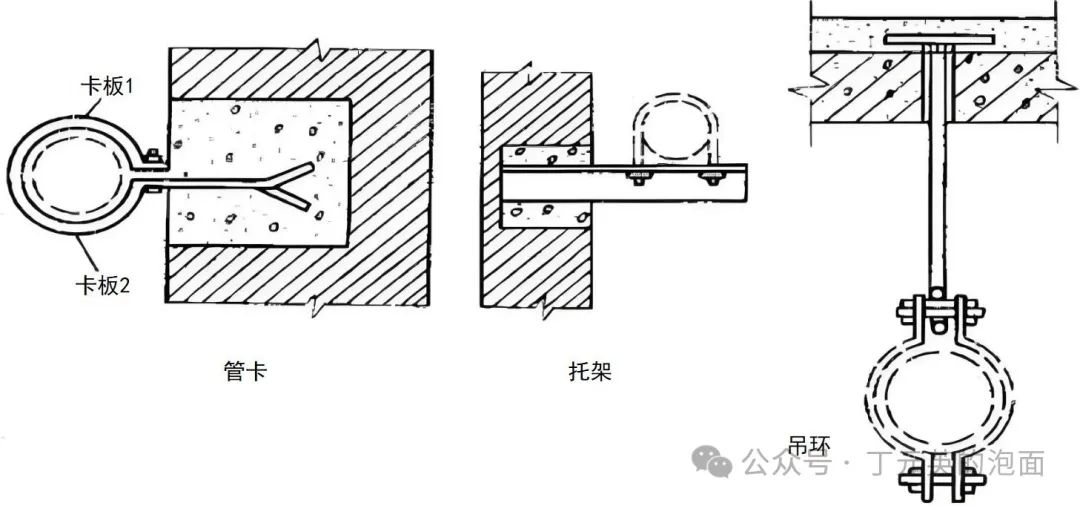

管架按支撑方式分：支架、托架、吊架。较小管径多用管卡或钩钉，大管径用吊环或托架。具体计算见附录：管道支架、管卡含量表。如下图。
二、本章定额适用范围：

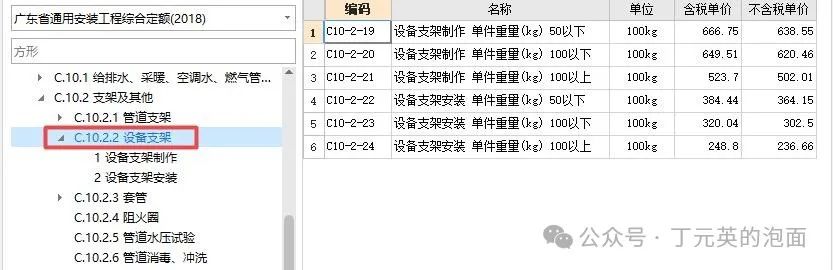

1.管道支架制作安装项目，适用于室内外管道的管架制作与安装。如单重大于100kg时，应执行本章设备支架制作安装项目。
安装工程给排水章节的定额“C8-1-353和C8-1-354”，其注释：“单件支架质量100kg以上的管道支吊架执行设备支吊架制作安装”，其中的怎样才算是“单件支架”?（10定额）答：单件支架是指型钢焊接组合成型后，用于固定或支撑管道、设备的门型支架、工字型支架、L型支架。【粤释1-3】
2.管道支架采用弹簧式管架时，均执行本章管道支架安装子目，支架中的弹簧减震器、滚珠、木垫等成品件重量应计入安装工程量，其材料费按实另计。

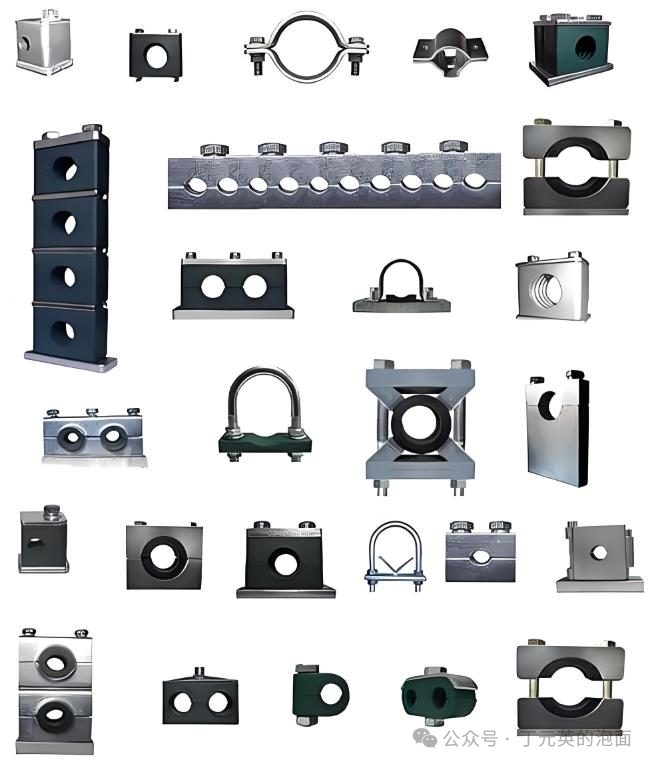

3.成品管卡安装项目，适用于与各类管道配套的立、支管成品管卡的安装。
零星安装项目管卡是否可按实际发生数量结算？（18定额）答：第十册《给排水、采暖、燃气工程》C.10.1章说明第四条第5点“管道安装项目中，均不包括管道支架、管卡、托钩等制作安装以及管道穿墙、楼板套管制作安装、堵洞、打洞、凿槽等工作内容, 发生时套用本册及第四册《电气设备安装工程》相应项目另行计算。”如管卡、托钩为现场制作安装的，则执行管道支架制作安装相应项目。【粤释22-2】
4.水压试验项目仅适用于因工程需要再次发生的管道水压试验，管道安装定额中已经包括了规范要求的水压试验，不得重复计算。
三、本章定额包括的工作内容：
1.套管制作安装项目已包含堵洞工作内容。
在给排水采暖中，是否只有排水立管不算套管，其他都有套管，请问排水立管为什么没有套管？给水、采暖都是压力管道，穿楼板需要放套管。排水管是无压管，不需要放套管，另外排水管穿越楼板太多了，坐便、地漏、洗手盆还有主立管等都需要穿越楼板，如果留套管，费用太高了。一般排水立管穿屋面板时，在屋面板上留套管。其他楼板留洞，然后用防水膏填密即可。
2.刚性防水套管和柔性防水套管安装项目中，包括了配合土建预留穿墙体及穿楼板孔洞及浇筑混凝土工作内容。
卫生间穿梁、穿墙带翼环钢套管制作安装如何套用定额子目？（10定额）答：执行穿楼板带翼环钢套管制作安装子目。【粤释9-14】
1.给排水成品套管安装如何套用定额子目？答：成品套管安装费用按套管制作安装定额子目乘以系数0.30，成品套管价格另计。【粤建造函[2011]039号 10定额】
给排水工程中，管道在穿越基础、楼板、墙体时是否要设置套管？给排水工程中，管道在穿越基础、楼板、墙体时应该设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙体内的套管，其两端与饰面相平。套管与管道之间填密封膏或其他柔性防水材料。
塑料管道穿墙及楼板时一般采用什么材质的套管？一般采用塑料给水管或钢管，在套管与管道直接填充柔性填料，柔性填料一般采用发泡聚乙烯或聚氨酯。
塑料管道在穿越屋面时，防水措施有哪些？
塑料管道在穿越屋面时的防水措施有：
①设置钢套管，套管应高出屋面至少300mm；
②设置止水环，止水环应处在楼板内，止水环应与管道粘结在一起；
③套管与管道直接填充柔性填料；
④套管的顶端与管道之间用防水油膏封死。
硬聚氯乙烯（PVC-U）给水管垂直穿越墙、板、梁、柱时是否加套管？硬聚氯乙烯（PVC-U）给水管垂直穿越墙、板、梁、柱时应加套管；穿越地下室外墙时应加【防水套管】，穿越楼板和屋面时应采取【防水措施】。
排水PVC-U塑料管道穿墙及楼板时是否需要加套管？管道穿墙和楼板时预留孔洞直径要比管外径大50mm；穿楼板（屋面板）时要加装止水翼环或加防水套管，有防火要求时需加防火套管。孔洞间隙用细石混凝土灌实。
塑料给水管道穿墙及楼板的套管工程量怎么计算?【施工成本角度】穿墙套管的长度等于墙厚（含装饰层厚度）；穿楼板层套管的长度等于楼板层厚加100mm（含装饰层厚度）；穿屋面套管的长度等于屋面层厚（含结构层、装饰层、保温层、找坡层、防水层、保护层等的屋面层总厚度）加330mm（如加有止水环应减去止水环长度）。
四、本章定额不包括的内容：
1.管道、设备支架的除锈、刷油，执行第十二册《刷油、防腐蚀、绝热工程》相应子目。
五、本章定额相关规定
1.套管内填料按油麻编制，如与设计不符时，可按工程要求调整换算填料。
2.套管定额子目规格均为穿过套管的介质管道公称直径。
公称直径（nominal diameter），又称平均外径（mean outside diameter）。 指标准化以后的标准直径，为内径和外径之间的中点，以DN表示，单位mm。
一般来说，管子的直径可分为外径（φ、D、De）、内径（d）、公称直径（DN）。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5mm，用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）=98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
3.保温管道穿墙、板采用套管时，按保温层外径规格执行套管相应项目。
4.管道保护管是指在管道系统中，为避免外力（荷载）直接作用在介质管道外壁上，造成介质管道受损而影响正常使用，在介质管道外部设置的保护性管段。
一般设计要求：给排水管道穿过楼板、墙体时应埋设钢制套管，套管规格应大于管道两号，楼板内套管其顶部应高出地面20mm，卫生间内套管高于地面50mm，底部应和楼板底相平，安装在墙壁内的套管其端部应与墙面相平。穿过卫生间隔墙的套管，管道穿过后用防火水泥砂浆填实封严。
工程量计算规则
一、管道、设备支架制作安装按设计图示单件质量以“kg”计算。
二、成品管卡、阻火圈安装、成品防火套管安装，按工作介质管道直径，区分不同规格以“个”计算。
【阻水圈】不需要套定额，是一种土建做法，即堵洞做法。管道安装包含留堵洞眼。不需另计。

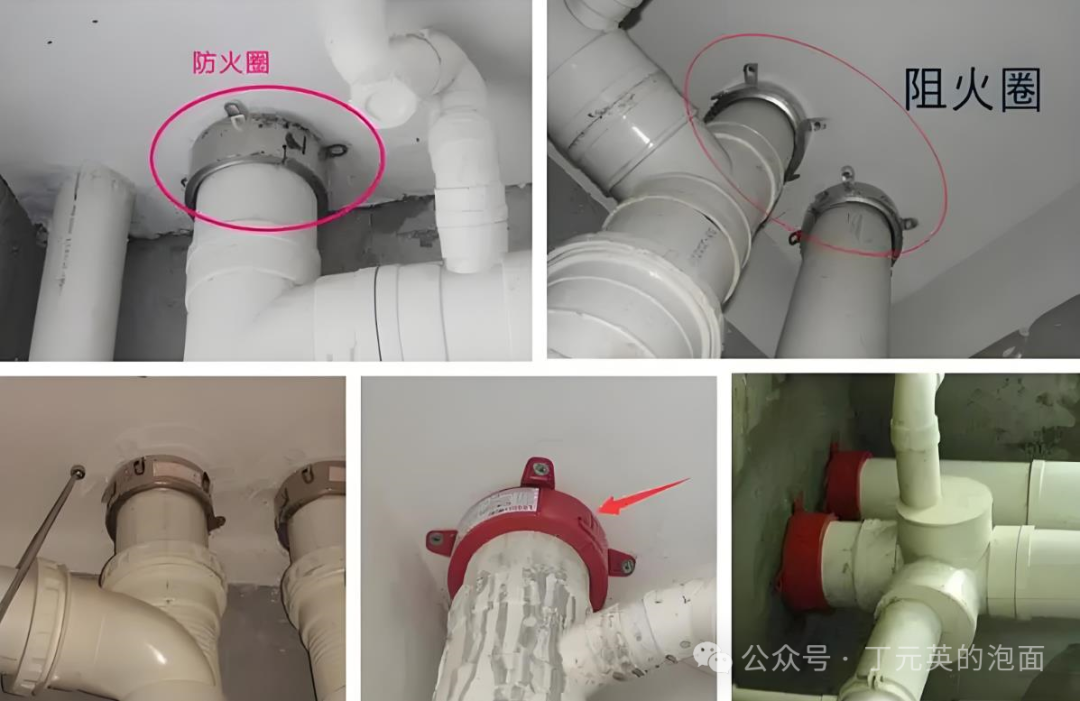

【阻火圈】要计，有相应定额子目。（固定在楼板或墙体部位，火灾发生时芯材受热迅速膨胀，挤压UPVC管道，在较短时间内封堵管道穿洞口，阻止火势沿洞口蔓延。）
止水环是阻水圈的一部分，是塑料或者橡胶的，安装在楼板内。阻水圈和阻火圈不是一回事。

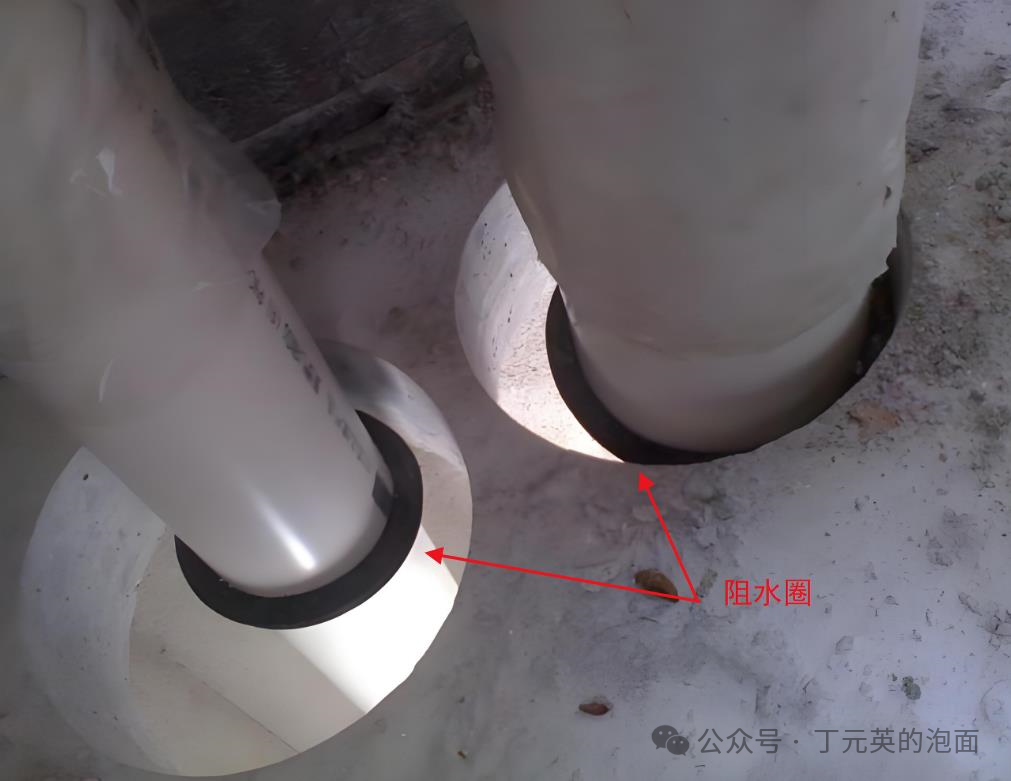

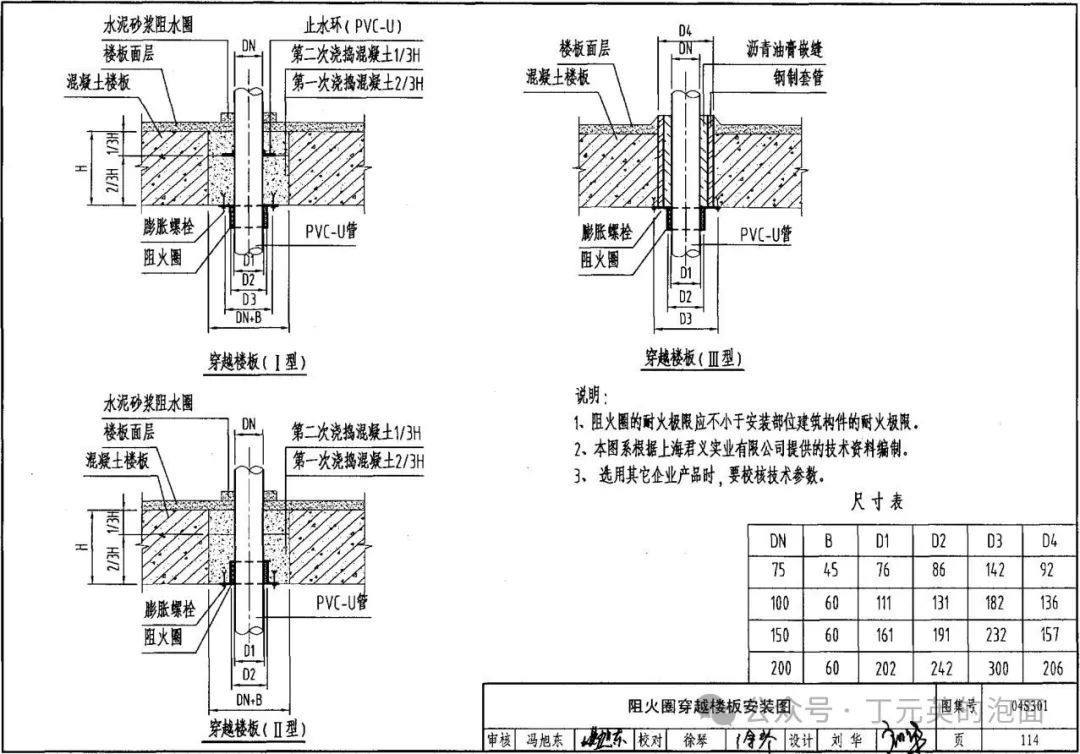

阻水圈的形成：
1.排水管过楼板要先有预留洞；
2.在安装排水立管后要堵洞（预留洞比排水管径大)；
3.堵洞先用混凝土浇捣至楼板厚度2/3处后安装止水翼环；
4.然后再用混凝土浇捣楼板厚度剩下的1/3；
5.最后用水泥砂浆贴楼板沿管道一周做个圈（高度约两公分，圈约三公分），也就是所谓阻水圈形成了。

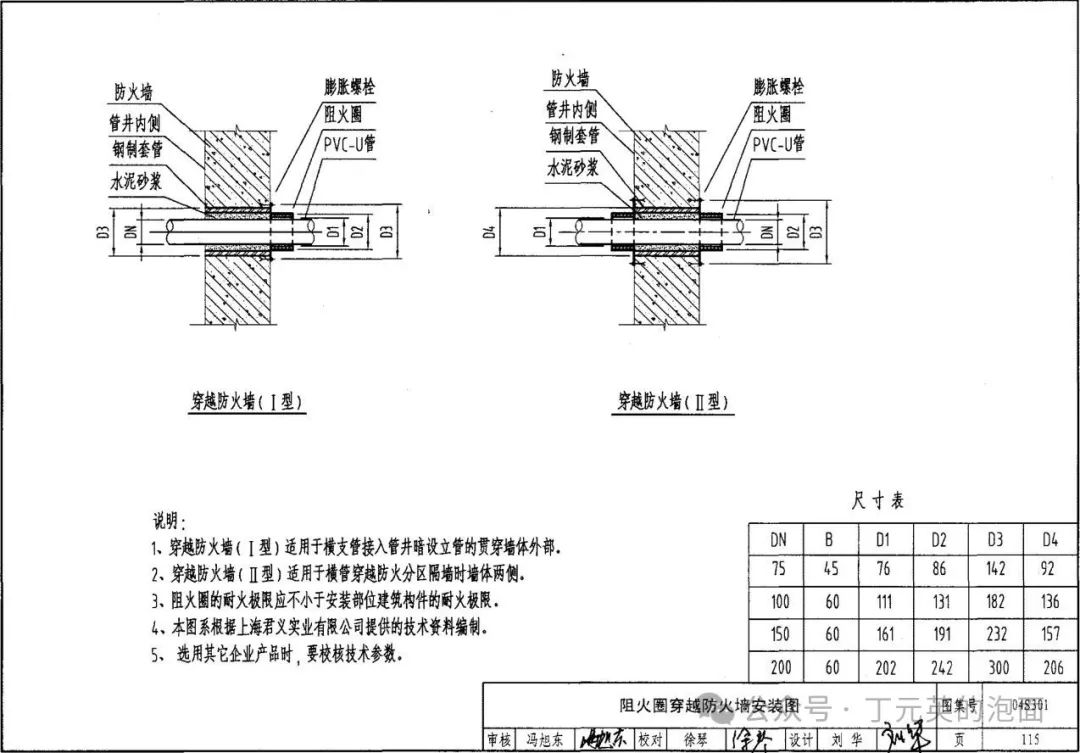

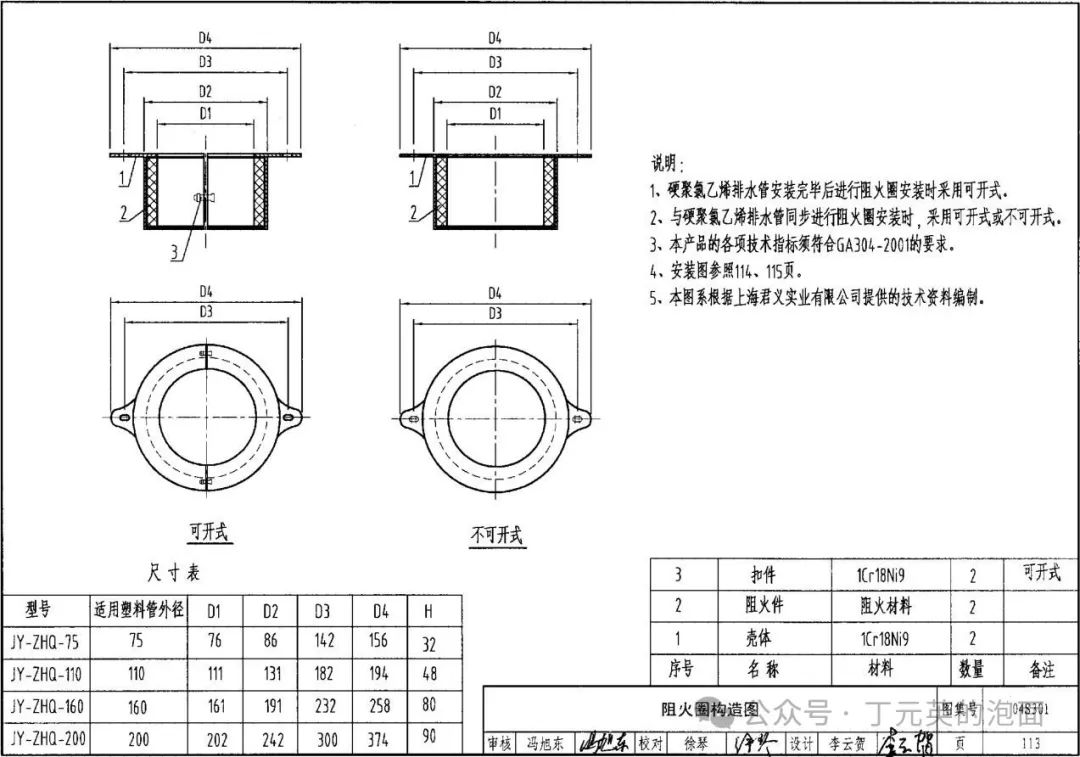

阻火圈是由金属材料制作外壳，内填充阻燃膨胀芯材，套在硬聚氯乙烯管道外壁，固定在楼板或墙体部位，火灾发生时芯材受热迅速膨胀，挤压UPVC管道，在较短时间内封堵管道穿洞囗，阻止火势沿洞口蔓延。
三、管道保护管制作与安装，分为钢制和塑料两种材质，钢制保护管按保护管公称直径，塑料管按保护管公称外径，区分不同规格，按设计图示管道中心线长度以“m”计算。
本工程地漏和空调冷凝水管立管在楼板处采用了止水节接口连接方式，发承包双方就止水节的安装费用计算产生争议。止水节和止水环从结构形式及安装方法完全不同，止水节安装不能等同于止水环安装。但止水节和塑料套管的安装方法基本相同，所不同的是固定用的辅助材料不同但对价格影响不大，故止水节安装建议参照塑料套管安装定额子目执行，换算主材。【粤标定复函〔2024〕61号文】
四、一般穿墙套管、柔性、刚性套管，按工作介质管道的公称直径，区分不同规格以“个”计算。

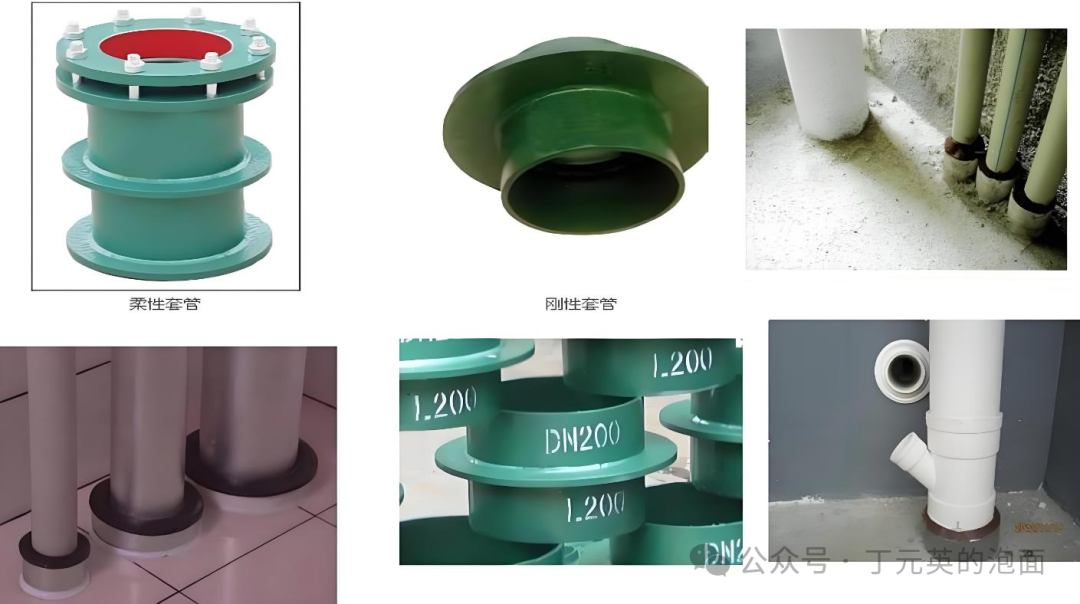

防水套管：分为刚性防水套管、柔性防水套管；
普通套管：穿墙、穿楼板。
防水套管规格选取原则：套管直径比管道直径大2号。

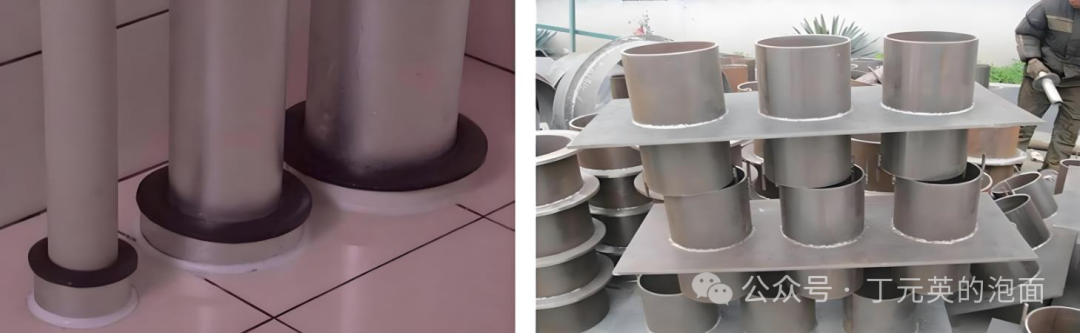

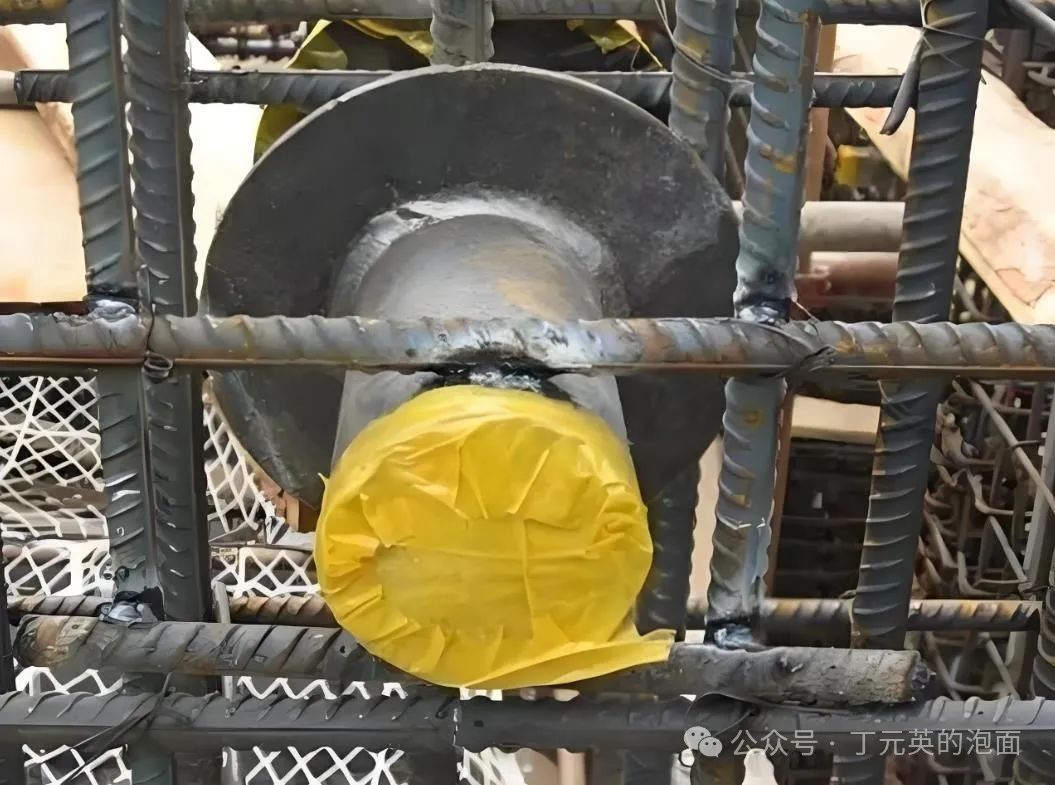

穿钢筋混凝土外墙-预留防水套管。刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水。
截水钢板
一般穿楼板钢套管
五、管道水压试验、管道消毒冲洗，均按设计图示管道长度，不扣除阀门、管件所占的长度，分规格以“m”计算。

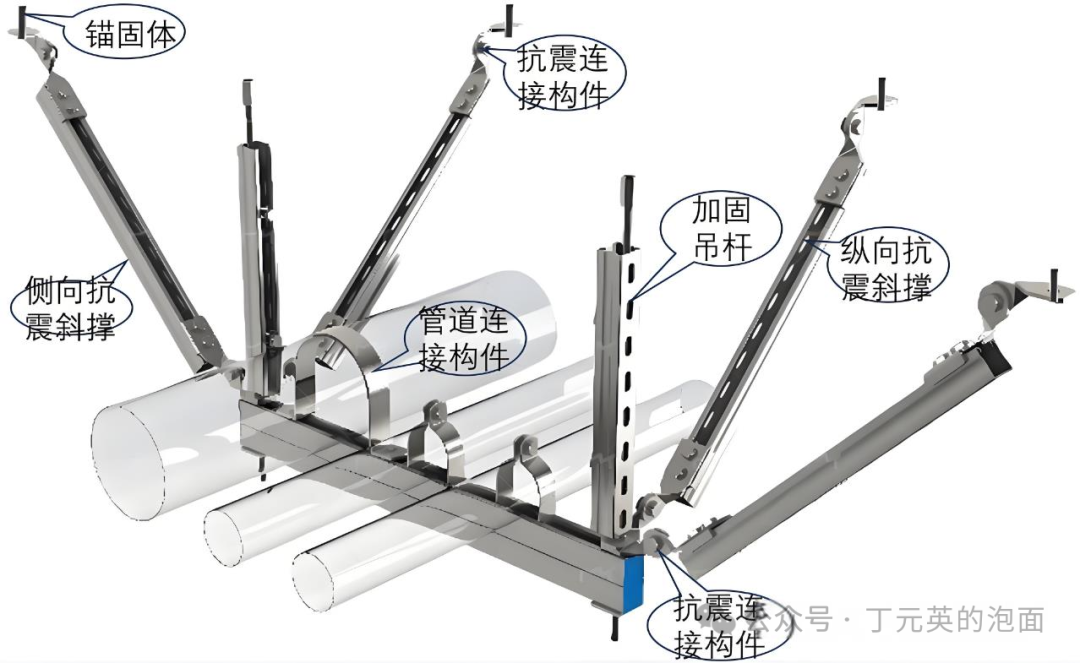

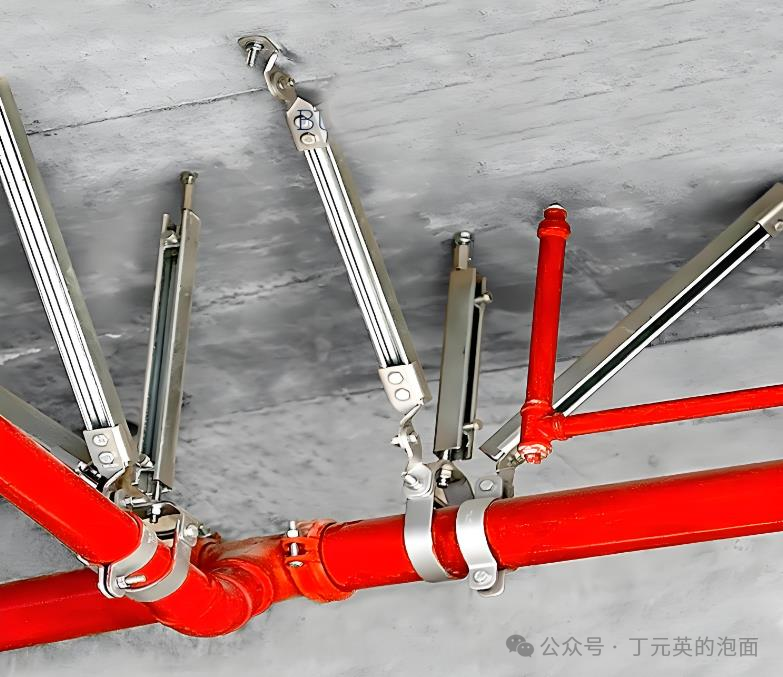

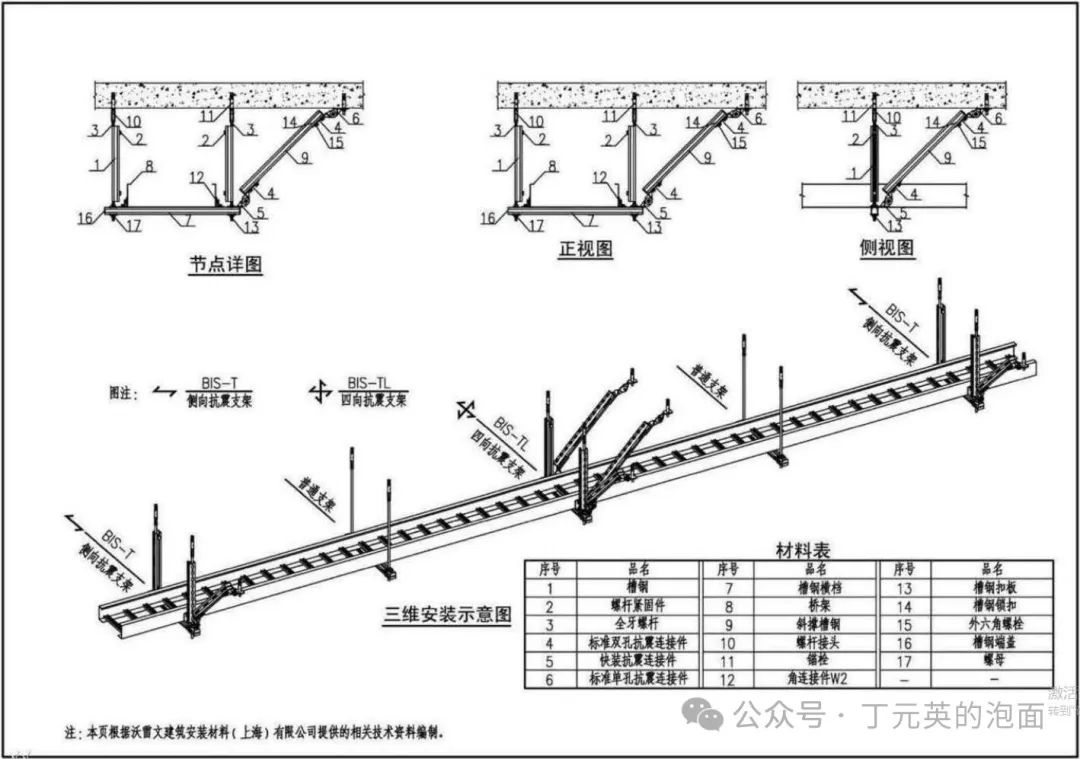

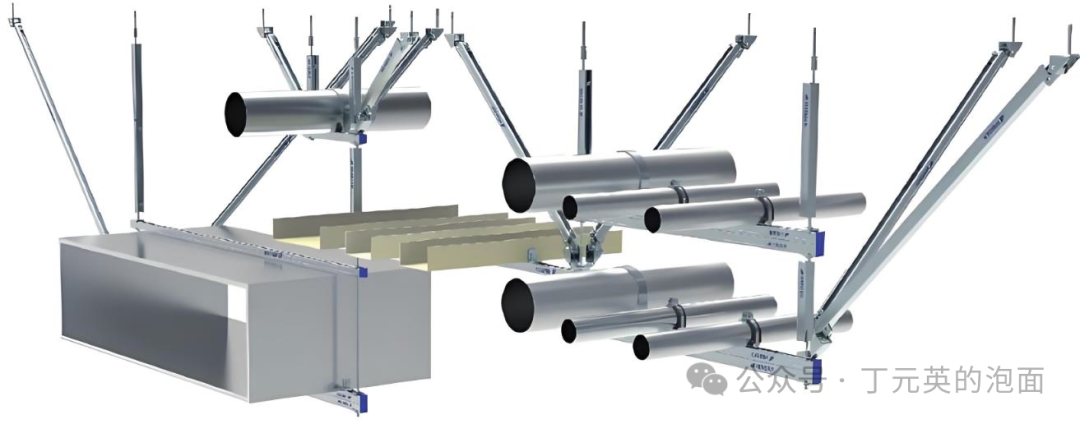

抗震支架是限制附属机电工程设施产生位移，控制设施振动，并将荷载传递至承载结构上的各类组件或装置。 抗震支架在地震中应对建筑机电工程设施给予可靠的保护，承受来自任意水平方向的地震作用；抗震支架应根据其承受的荷载进行验算；组成抗震支架的所有构件应该采用成品构件，连接紧固件的构件应便于安装；保温管道的抗震支架限位应按照管道保温后的尺寸设计，且不应限制管道热胀冷缩产生的位移。

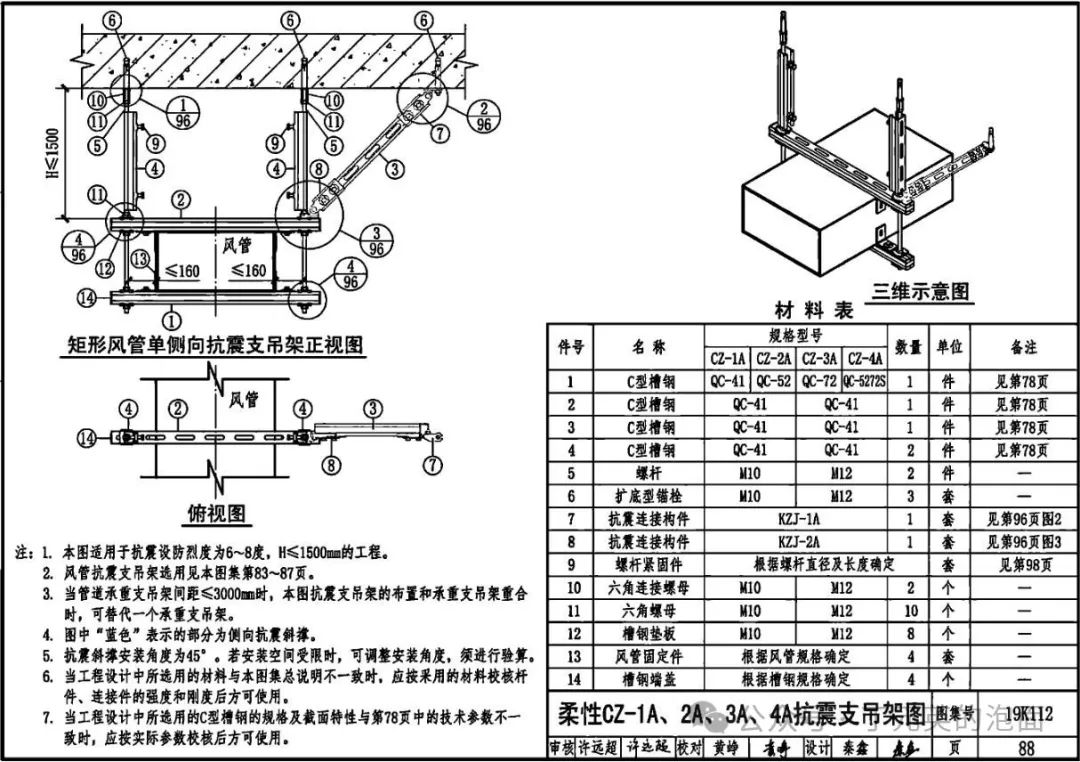

风管的抗震支架
