一间房学员的提问：计算梁的腹板高度时，当梁下部纵筋为两层时，S值的取值范围是多少？如下图：

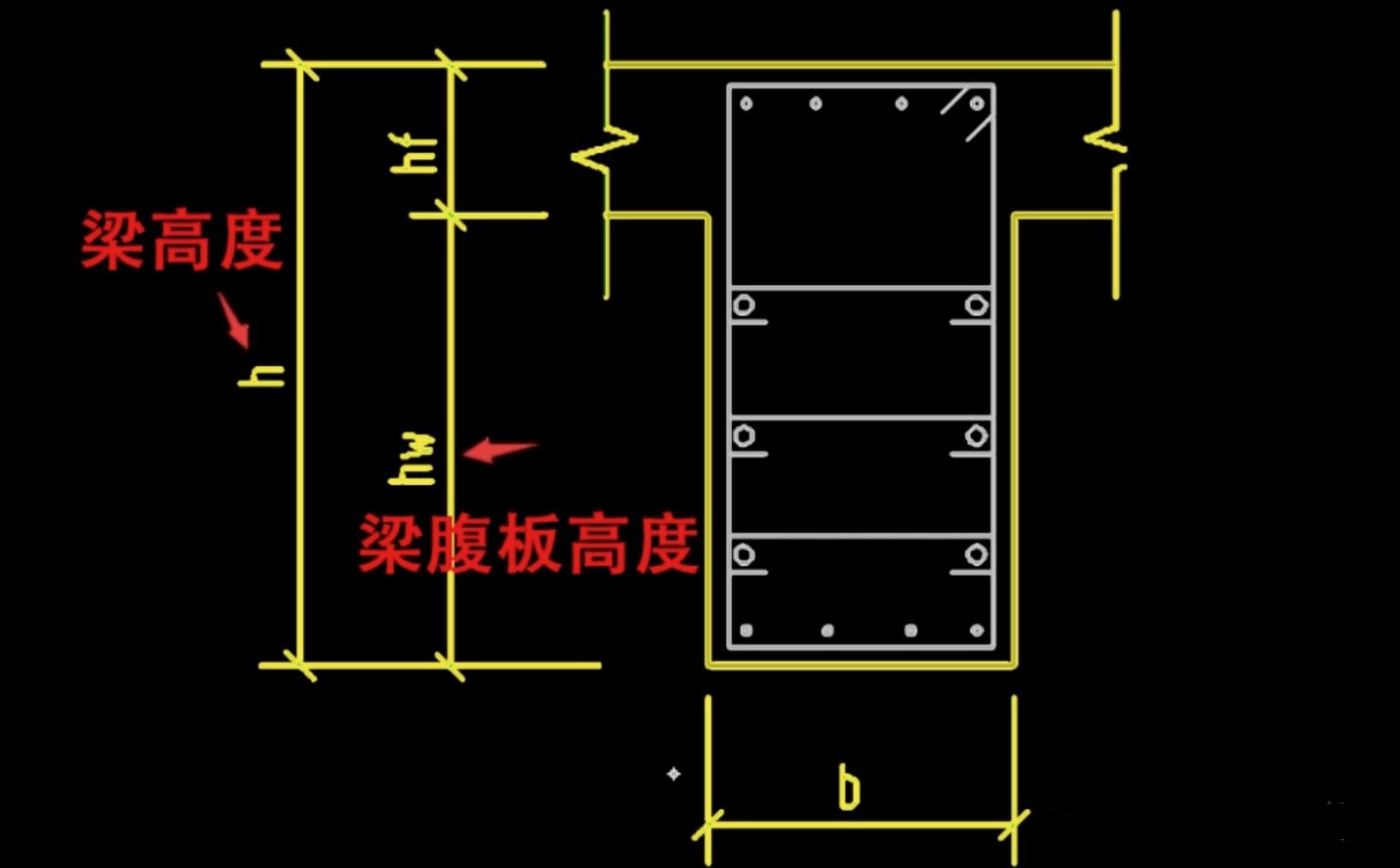

我们知道，梁腹板是指梁除去与板重叠所剩下的部分，如下图：

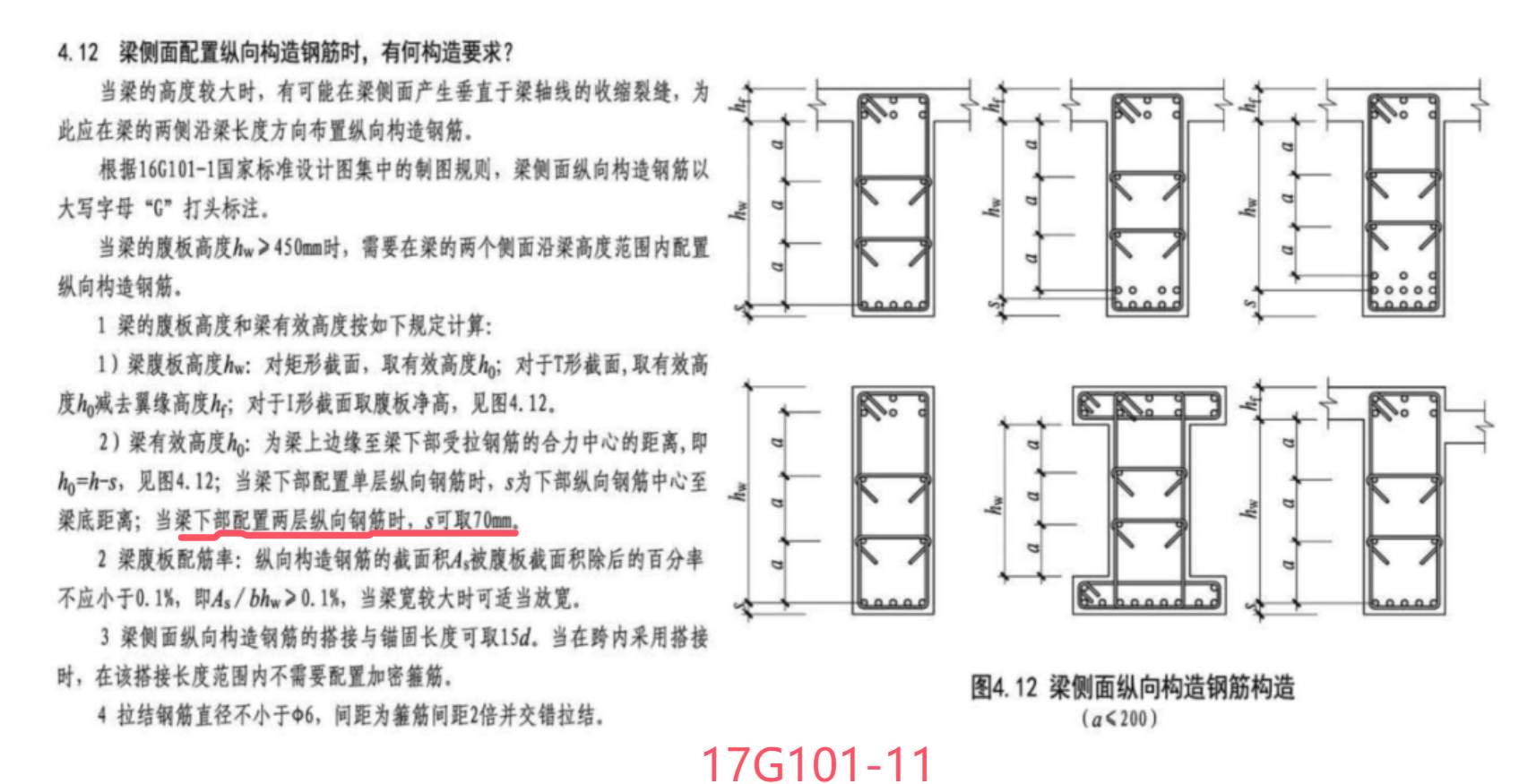

如果梁下部钢筋有2排时，梁腹板高度应该是多少呢？我们先看下17G101-11图集的说明，如下图，S可取70mm，即当梁下部钢筋有2排时，梁腹板高度=梁高-板厚-70mm：

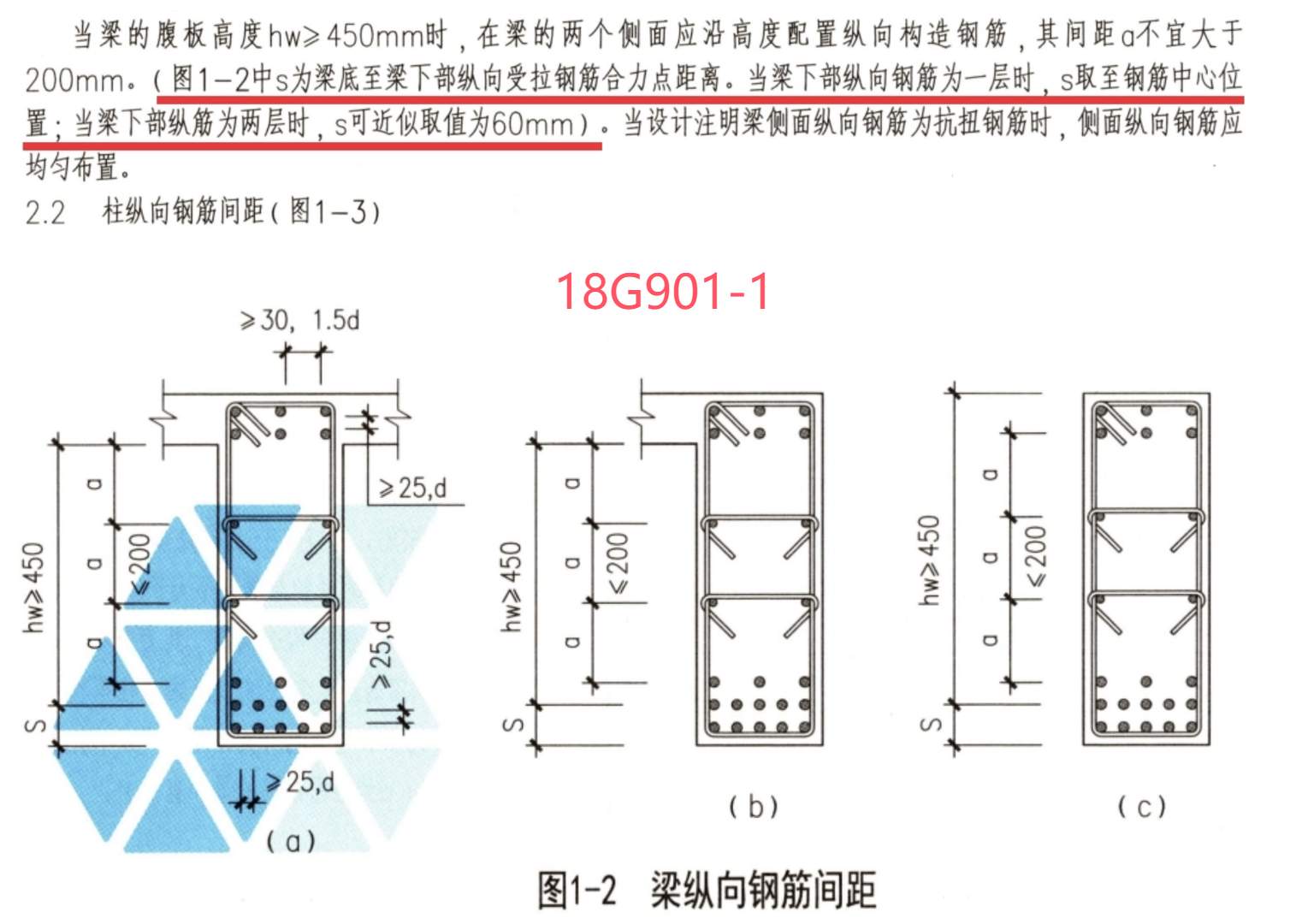

而18G901-1的说明是S可取近似值60mm，如下图：

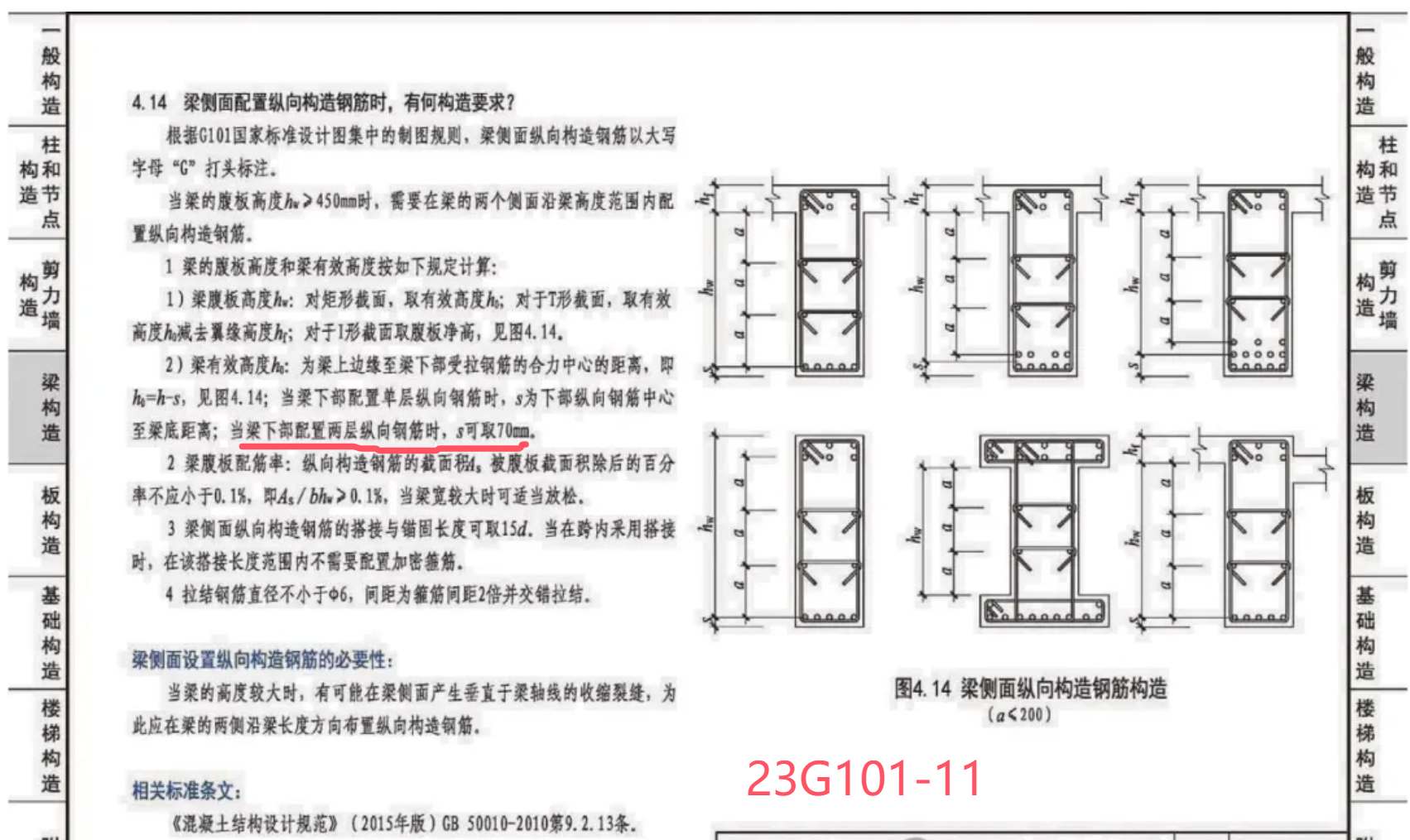

23G101-11的说明是S可取70mm，如下图：
那么，究竟取哪一个值？
这时候，你就要翻看总说明，当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
所以，要按23G101-11的说明取值，S取70mm。
说这个，是为了铺垫，在建模的时候，构件类型也要区分，像柱分为角柱、边柱、中柱等，梁有框架梁、非框架梁、屋面框架梁、基础联系梁、连梁、主梁、次梁等。
为什么要区分？因为不同的构件类型，其锚固方式和锚固值的规定不一样。
22G平法图集，其内容本身也不多，有时间要多看看，主要是熟悉构件是怎么分类的，以及通过图集的学习，对比一下不同构件类型其锚固方式有什么不同，锚固值是较大还是较小。在支座不同时，又应该如何确定锚固方式，支座的判断也是很重要的，但说到底也是锚固方式的问题。
23G101是对22G图集的图解和答疑，有些在22G不明确的内容，在23G101一般都有详细的解释，所以，23G101也要看看。
看完了22G和23G101，然后就是熟悉建模软件的代号了。简单点的就是构件的类型选择和属性值输入，难一点的就是看得懂编辑钢筋里面的计算式，和知道无法在钢筋规则和节点设置调整的时候，怎么修改计算式。看懂了软件的计算式，那么手写的计算式也就简单了。
好，今天的答疑就说到这里，一间房网校学员的其他问题可以继续提交班主任老师。
