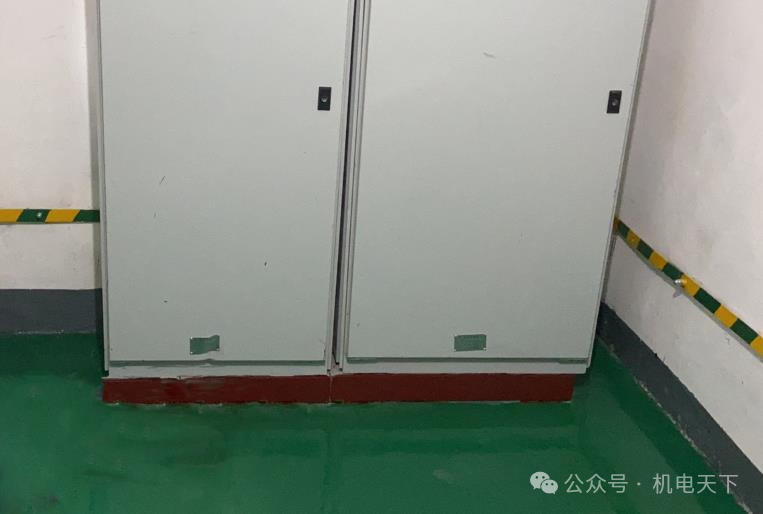

1.基础未进行接地跨接
解决方法：
配电柜(箱》基础槽钢应与保护导体可掌连接，保护导体可采用镀锌扁钢或截面积不小于4㎡ 的黄绿双色绝缘铜芯软导线。
2.接入管穿外墙未采取等电位措施
防雷装置应与从外部引入建筑物的外来导电物体和线路互相连接以实现等电位；常用做法时采用 BVR-1*6线与接地干线连接

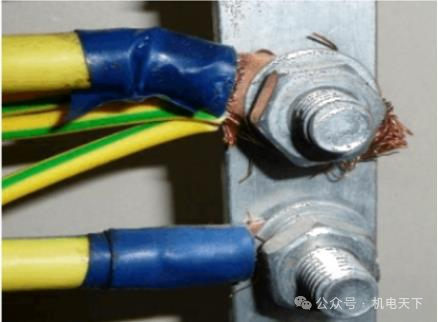

3.PE排端子接线不符合规范要求
1、配电柜（箱）内导线与端子连接一般配置原则是一线一端子，同一端子连接的导线不能多于2根。订配电柜（箱)时按端子配置原则并结合图纸要求配置足够数量的接线端子，并留有余量作备用;
2、多股软线应按规范《建筑电气工程施工质量验收规范》GB 50303 第18.2.1条的要求，先进行搪锡或接续接线端子，然后与设备、器具的端子连接;
3、同一垫圈下的螺栓两侧压的导线截面积应相同；

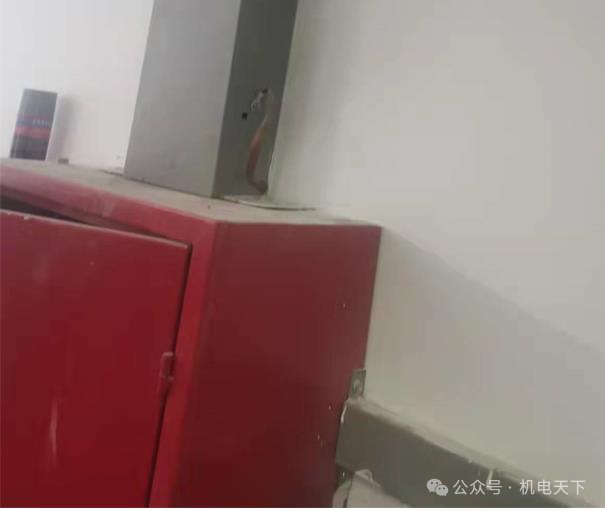

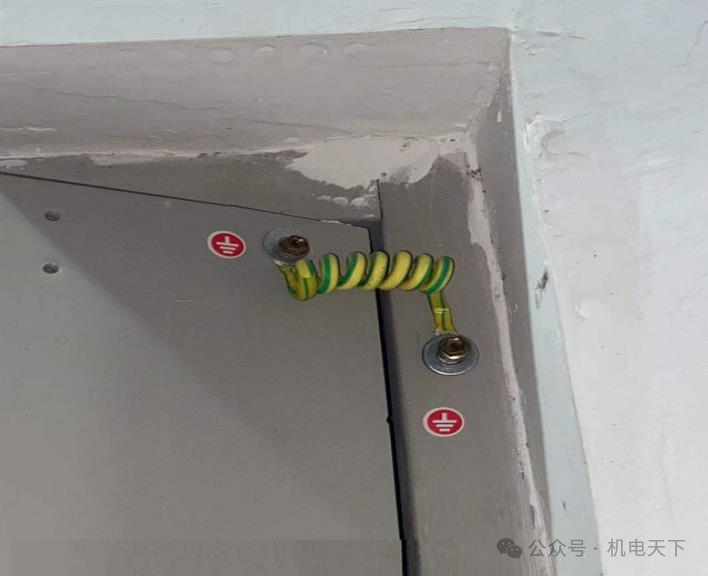

4.桥架与配电箱的电气连接错误
强电槽盒与配电箱连接处采用两端压接铜鼻子的铜绞线（屋面及潮湿环境采用黄绿双色线，其余场所可采用铜编织带）；一端用热镀锌螺栓固定于桥架，另一端采用螺栓连接至箱体 PE 排上；跨接线最小截面积不应小于4m㎡

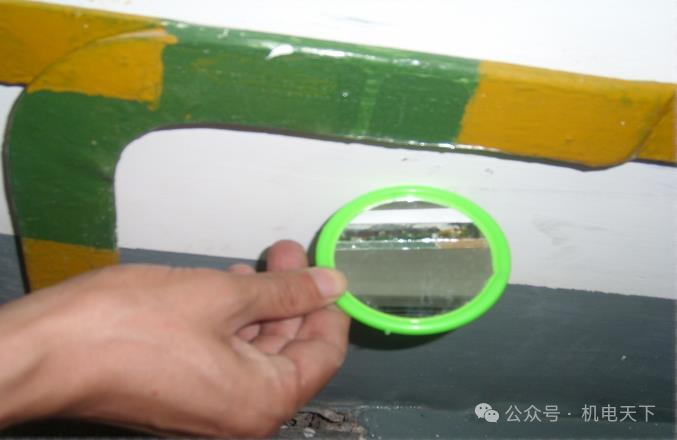

5.接地扁铁间连接不规范
1、接地干线安装高度及距墙宽度按设计要求施工，设计无要求时干线距地250mm-300mm，距墙宽度10mm-20mm;固定螺栓安装间距不大于500mm
2、接地扁钢搭接为扁钢宽度的两倍,不少于三面施焊
3、接地干线全长度或区间段及每个连接部位附近的表面，应涂以15mm-100mm 宽度相等的黄色和绿色相间的条纹标识。

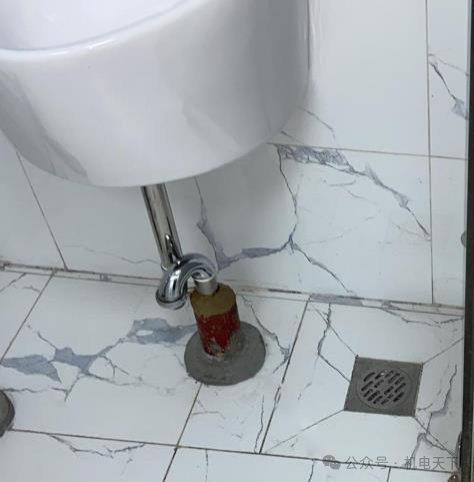

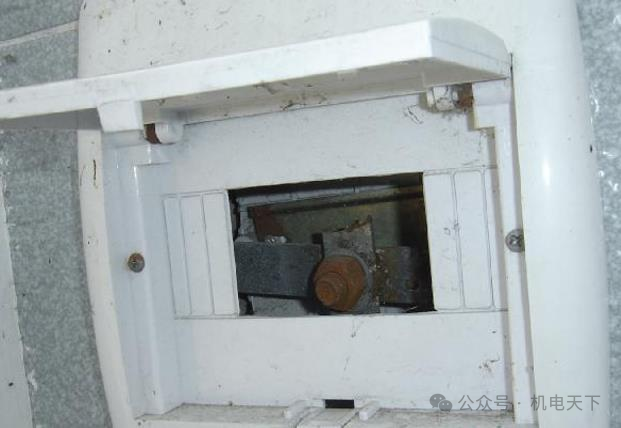

6.小便器排水管未进行局部等电位连接
卫生间内金属给水排水管应进行进行局部等电位连接，等电位联结线常采用BVR—lX4mm2 导线在地面内和墙内穿塑料管暗敷,等电位端子板与墙内或地面内的钢筋网采用-25×4扁钢连。
7.电气连通方式有误
柔性短管进行电气连通时保护导体两端铜鼻子接在角钢法兰外侧跨接
8.引下线施工不规范
接地装置的焊接应采用搭接焊，除埋设在混凝土中的焊接接头外，应采取防腐措施，焊接搭接长度应符合下列规定: 圆钢与圆钢搭接不应小于圆钢直径的6倍，且应双面施焊。

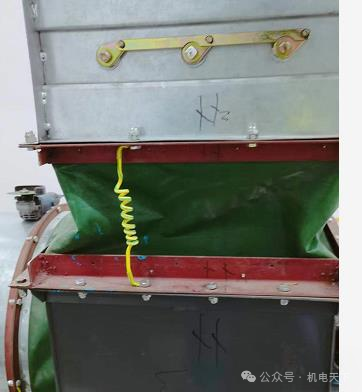

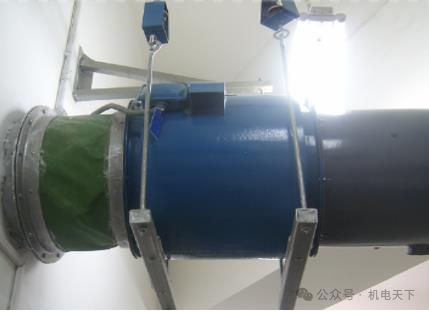

9.风机软连接处无跨接
1、软管外径或外边长应与风管尺寸相匹配，应采用抗腐、防潮、不透气及不易霉变的柔性材料，柔性短管的长度宜为150mm~-250mm，接缝的缝制或粘接应牢固、可靠，不应有开裂;成型短管应平整，无扭曲等现象；
2、采用跨接线最小截面积不应小于4m㎡的黄绿双色铜线或铜编制带
10.镀锌钢管与桥架连接处未进行接地跨接
镀锌钢管与桥架连接处采用两端压接铜鼻子的铜绞线（屋面及潮湿环境采用黄绿双色线，其余场所可采用铜编织带）；一端用直接用热镀锌螺栓固定于桥架，另一端采用专业接地卡固定；跨接线最小截面积不应小于4mm²。

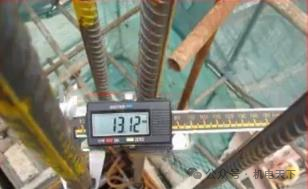

11.作为引下线的钢筋直径偏小
当利用建筑物周边柱子钢筋做专用引下线时，钢筋直径不小于16mm

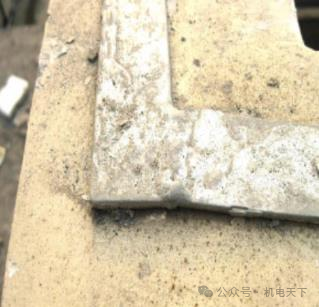

接地扁铁连接时不应采用对接焊连接，应采用搭接焊接，搭接长度不小于2倍扁铁宽度且三面满焊。
应采用镀锌螺栓，镀锌扁钢不允许气割

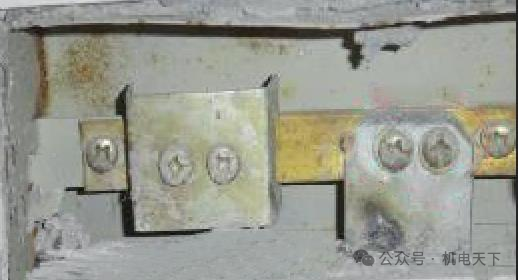

14.扁铁与接地排自攻螺丝固定
等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应有专用接线螺栓与等电位连接，且有标识；连接处螺帽紧固，防松零件齐全。

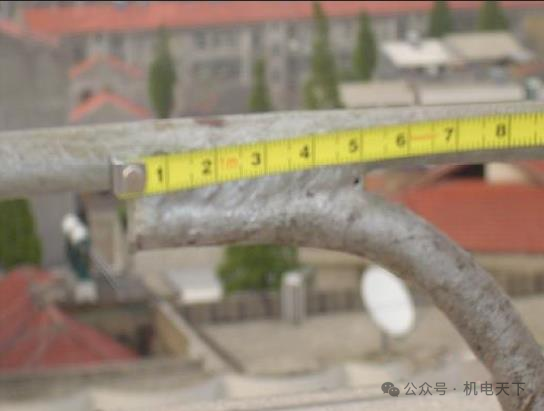

15.跨接处垫片不应选平垫片
解决方法：

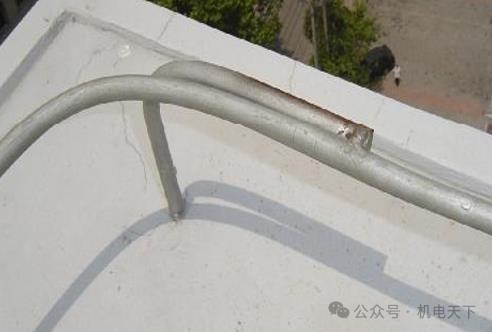

1、避雷带支撑点与避雷网不能采用焊接方式，应采用比镀锌圆钢略微大一点的套管制作卡具（或购买成品接地卡），镀锌后安装在女儿墙上。这样做不久减少了焊接工作量，保护了镀锌层，增加了使用寿命，也可以让避雷网自由伸缩
2、《接地装置施工及验收规范》规定:支撑件间的距离，在水平直线部分宜为0.5~1.5m，垂直部分宜为1.5~3m，转弯部分宜为0.3~0.5m。
