工作中双排脚手架含量的测算以及实操应用

课程咨询微信：yjf8588

双排扣件式钢管脚手架的定义：由内外两排立杆和水平杆等构成的脚手架，简称双排架。

今天咱们探讨内容：在实际工作中，已知搭设外脚手架的垂直投影面积，能否快速较准确的测算出钢管米数、扣件个数以及钢芭网片数量等。

结论依旧写在前面：可以的，且知道垂直投影面积，秒出使用数量

「数据含量及计算过程往下滑至文末」

带着问题进入今天的嘿嘿嘿……

01 钢管米数、扣件个数以及钢芭网片数量在垂直投影面积中较准确的含量到底是多少以及测算推导过程。

02 为什么施工现场6米钢管是常见的通用标准长度?

一、双排脚手架简读

脚手架的主要组成

1 站立杆
2 水平杆
3 短横杆
4 连墙件
5 斜撑杆

脚手架的规范

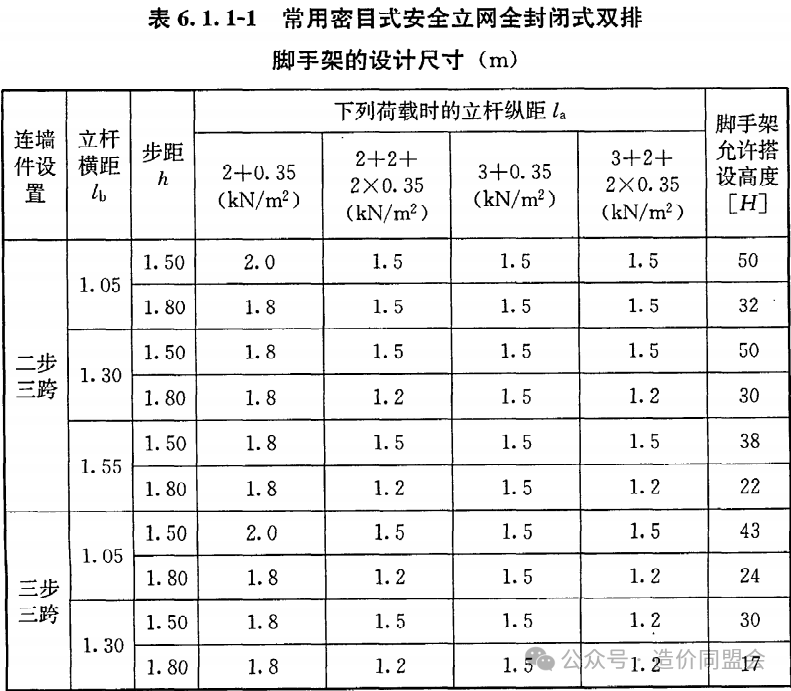

建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011

1 二步三跨
2 立杆横距
3 步距
4 搭设高度
5 考虑转角

脚手架钢管的常规尺寸

问题02 6米标准钢管为最佳长度的来源及适用性分析

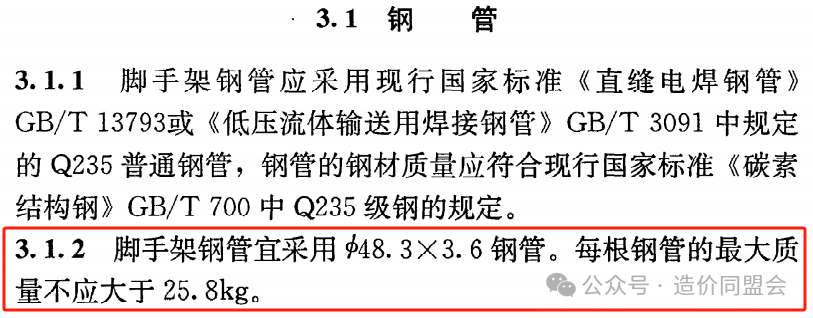

1）由下图规范可知：普通钢管Φ48.3×3.6 的米重为3.968kg/m，25.8÷3.968=6.5m,且住宅建筑层高新规不低于3m，故选择6m供货。

2）材料利用率：许多建筑模数（如层高、柱距）与6米匹配，减少废料。例如：脚手架立杆常按2~3米分层搭接。

3）施工便利性： 6米长度适合人工搬运和搭接，尤其在脚手架工程中，可减少现场切割，提高效率。

4）运输限制：普通货车货厢长度通常为6.2~6.8米，6米钢管可平放运输，无需超长车辆，节省成本。

5）脚手架钢管应用：6米为常见供货长度，可切割为1.5m/2m/3m等短杆。

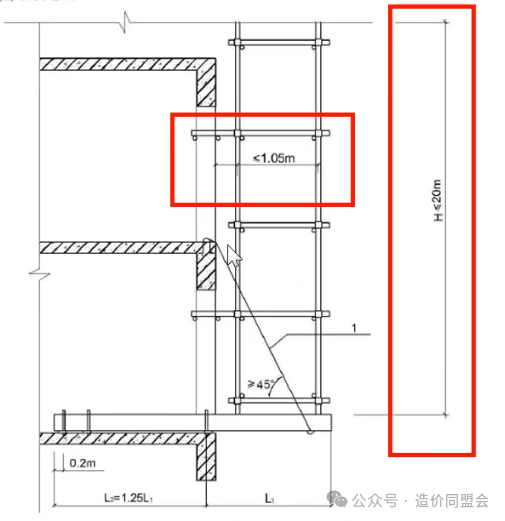

横杆常见尺寸

短横杆长1.2米
连墙件长2米
站立杆长6*3米

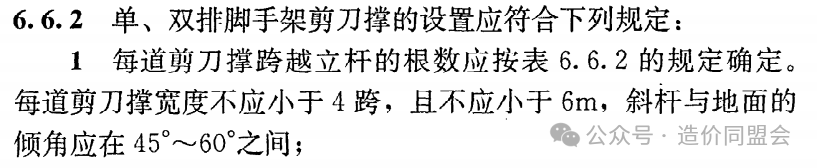

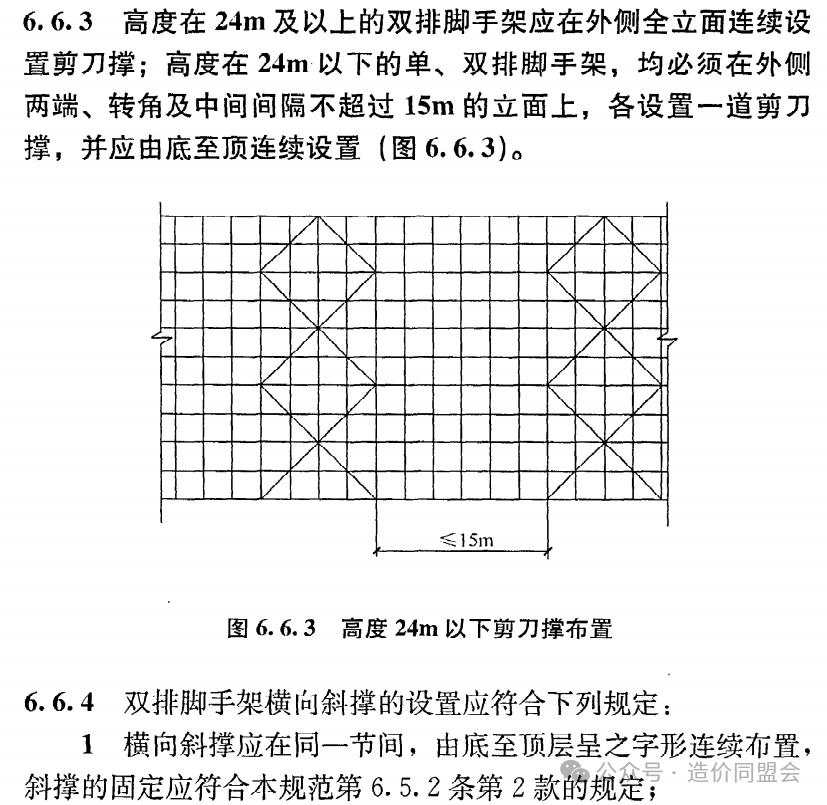

斜撑杆（剪刀撑）

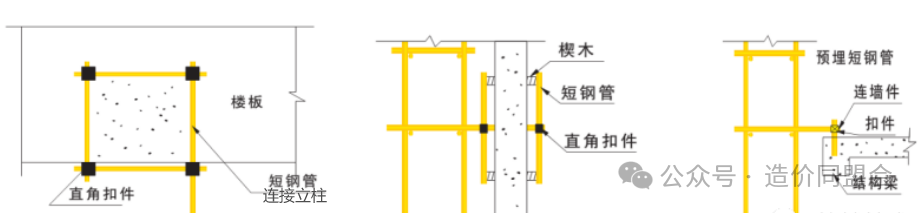

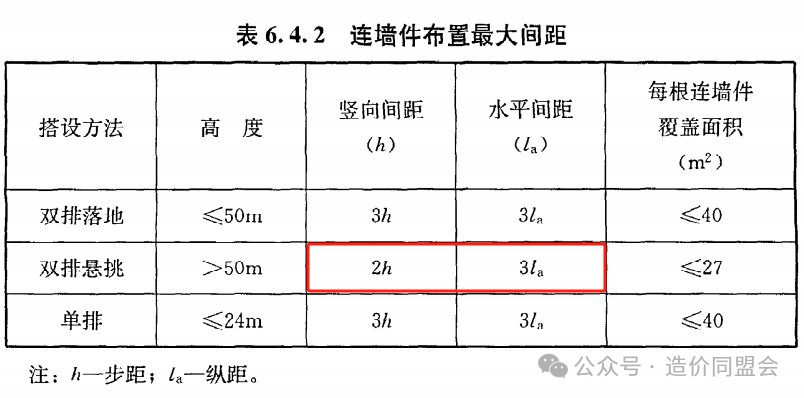

连墙件间距

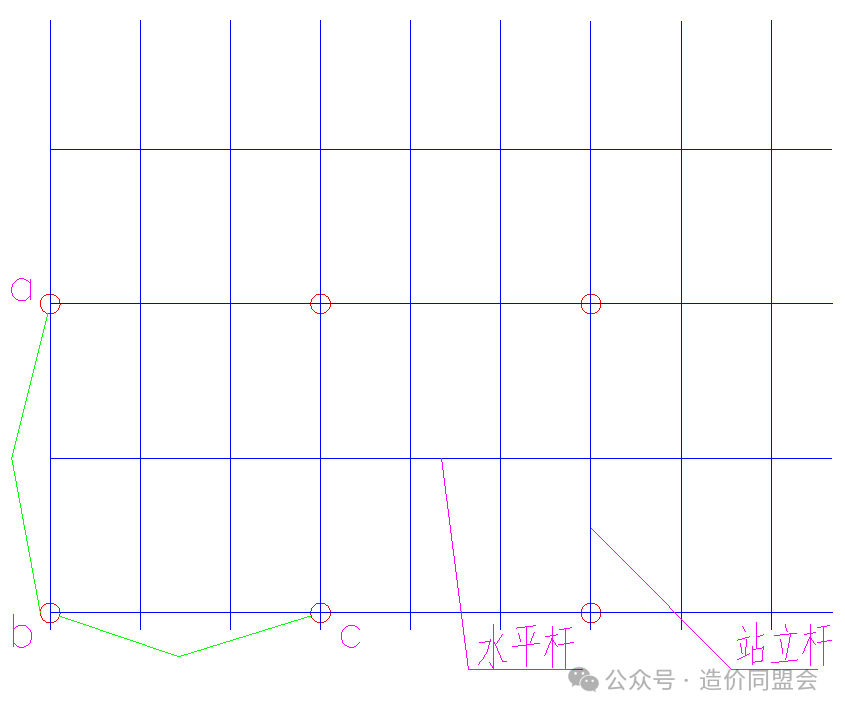

上图中2h,3la就是常说的两步三跨；3h,3la就是常说的三步三跨，详下图示意。

a~b间为两步；b~c间为三跨。

二、钢管米数、扣件个数以及钢芭网片数量

以型钢悬挑脚手架搭设垂直投影面积1000平方米为例计算

双排脚手架搭设参数
脚手架钢管	Φ48.3×3	脚手架架体高H(m)	18
立杆步距h(m)	1.8	立杆纵距或跨距la(m)	1.5
立杆横距lb(m)	0.8	横向水平杆计算外伸长度a1	0.15
纵向水平杆外侧间距	0.9	内立杆离建筑物距离a(m)	0.3

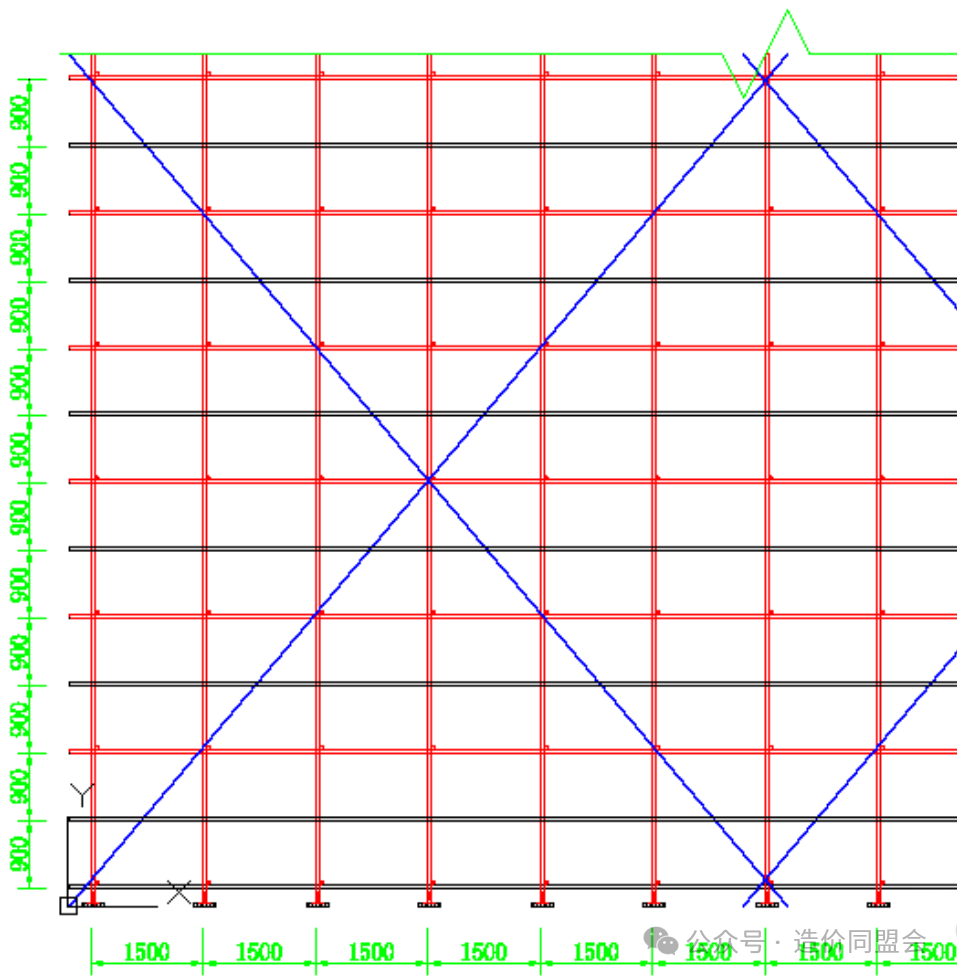

外立面图

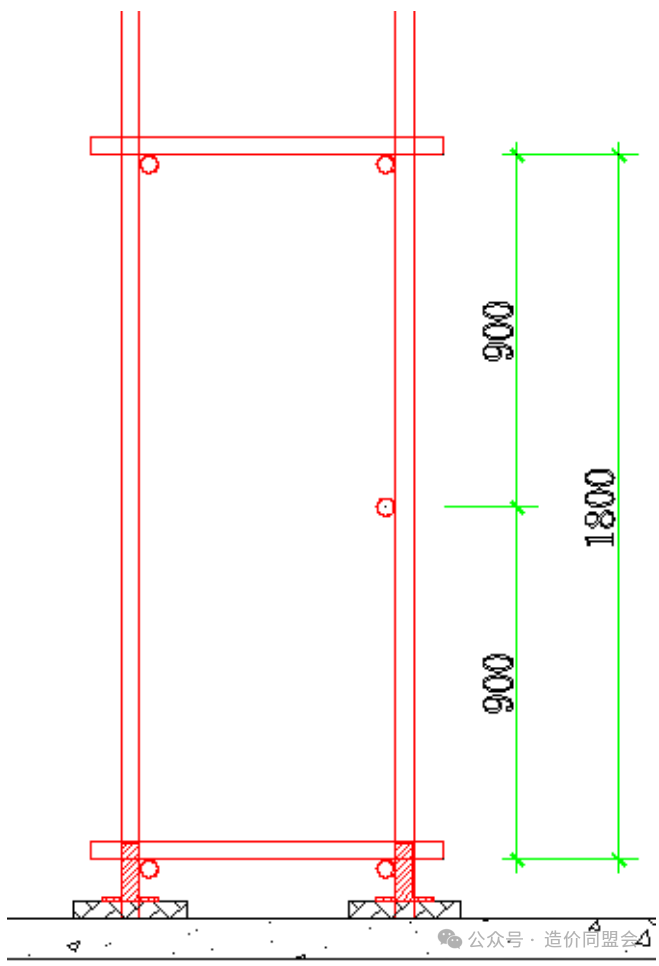

剖面图
剪刀撑
连接杆

按：二步三距，步距1.8m、跨距1.5m ，小横杆1.2m，连墙杆长2.4m，斜撑钢管9m，搭设高度18m，搭设长度55.55m。

双排外脚手架垂直投影面积单方约：5m/m2

（1369+2388+504+325+420）

/（18*55.55）=5m/m2

1 站立杆：两排间横距1.5m，高度18m。

（55.55/1.5+1）*2*18=1369m

即站立杆数量为1369m

2 水平杆：水平间距1.8m+纵向外侧间距0.9m，高度18m，长度55.55m。

（18/1.8+1）*2*55.55

+(18/0.9+1)*55.55=2388m

即水平杆数量为2388m

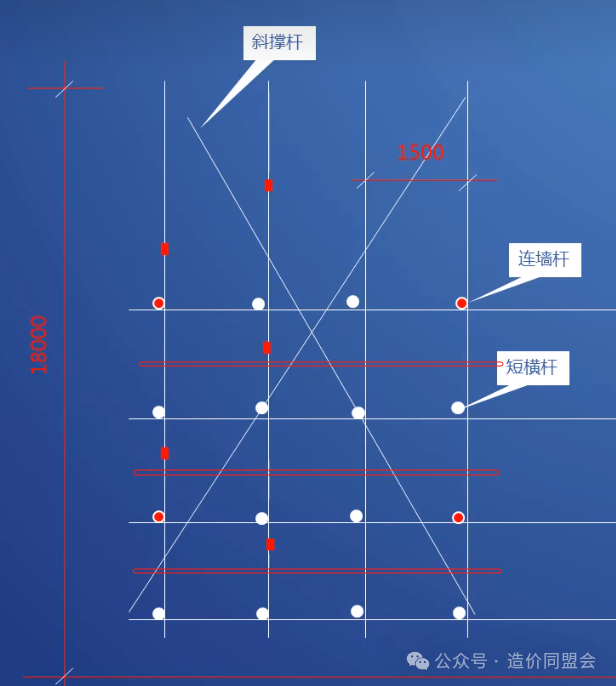

3 小横杆：每个交点计算一根（扣除连墙杆），每根1.2m。

（55.55/1.5+1）*（18/1.5）-（55.55/4.5）*（18/3）=420根

420*1.2=504m

即短横杆数量为504m

4 连墙杆：按二步三距计算，每根长2m，连接固定考虑2.4m

（55.55/4.5）*（18/3）=74根，74*2+74*2.4=325m

即连墙杆数量为325m

5 斜撑杆（剪刀撑）：按6跨布置（4*1.5=6m），高度18m

(6^2+18^2)^0.5*2=38m，19/9*1*2=4m

55.55/6+1=10处

10*（38+4）=420m

即斜撑杆（剪刀撑）数量为420m

双排外脚手架钢管每米扣件单方约：0.65个/m

（228+363+1255+1136+274）=3256个

（1369+2388+504+325+420）=5006m

3256/5006=0.65m

1 竖立杆接扣：钢管6m长，每根立杆上3个。

（55.55/1.5+1）*3*2=228个

2 水平杆接扣：钢管6m长，每根水平杆上11个。

（18/1.8+1）*3*11=363个

3 墙面十字口扣：竖立杆与水平杆交接处用十字扣

（55.55/1.5+1）*（18/1.8+1）*3=1255个

4 连墙杆、小横杆扣：每交点小横杆2个扣件

420*2+74*2*2=1136个

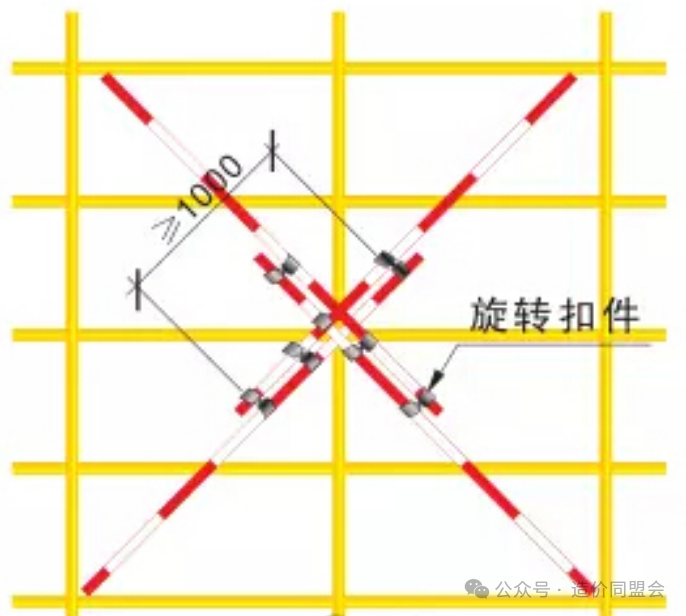

5 斜撑杆扣件：一根长9m，每步距与横距交点处一个转角扣，搭接处4个转角扣

斜撑扣件数 18/1.8* (55.55/6)*2=185个

搭接扣件数 (19/9-1)*4*2*10=89个

185+89=274个

钢芭网片:0.45m2/m2

按2步1设

55.55*0.8*（18/1.8）=444.4m2

444.4/(55.55*18)=0.45m2

综上可得：

01-1 双排外脚手架垂直投影面积单方约：5m/m2；

01-2 双排外脚手架钢管每米扣件单方约：0.65个/m；

01-3 钢芭网片:0.45m2/m2。

01-4 Φ48.3×3.6米重≈ 3.968 kg/m；
01-5 Φ48.3×3米重≈ 3.351 kg/m。
