一、本章定额内容包括：各种阀门、水锤消除器、减压器、疏水器、Y型过滤器、补偿器、金属波纹管、可曲挠橡胶接头、各种法兰、倒流防止器、水表安装以及浮标液面计、水塔及水池浮漂水位标尺制作安装、喷灌喷头、喷泉喷头及喷泉水设备安装等。

碳钢螺纹法兰安装，可否执行铸铁螺纹法兰安装定额？（10、18定额）答：可执行定额铸铁法兰（螺纹连接）项目。【粤释12-8】

什么是管道附件？管道附件是法兰、阀门以及过滤器、除污器、油水分离器等管道专用部件的统称。

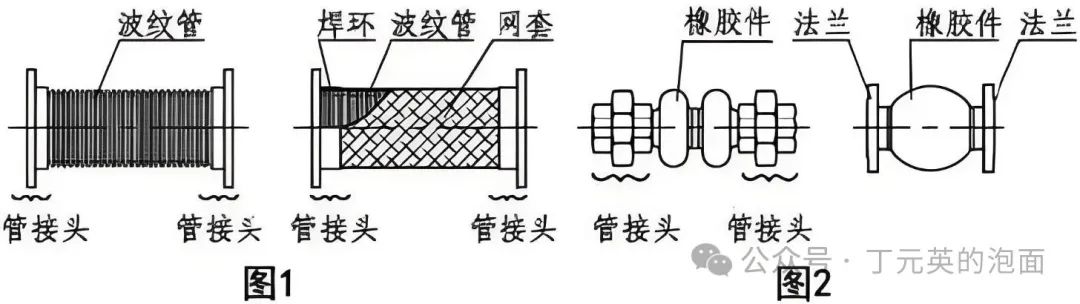

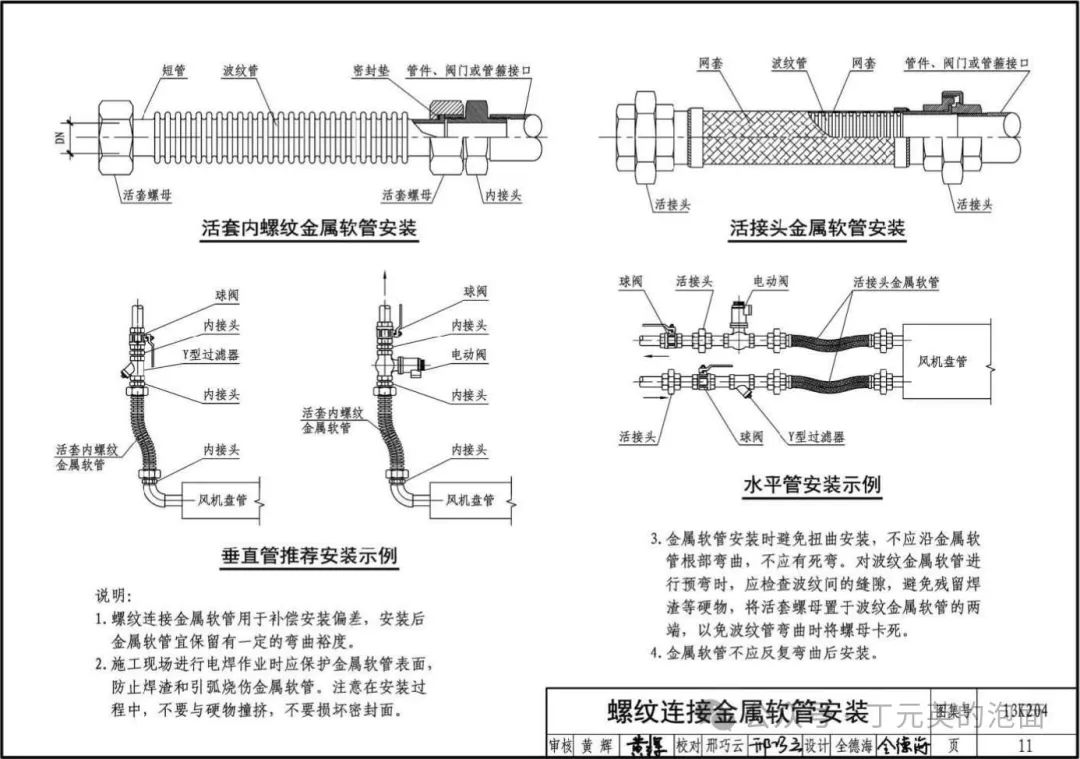

4.1金属软管是由波纹管和管接头构成或由波纹管、管接头、网套、焊环等辅助件构成的管件，又称“金属波纹管”、“波纹金属软管”，见图1。

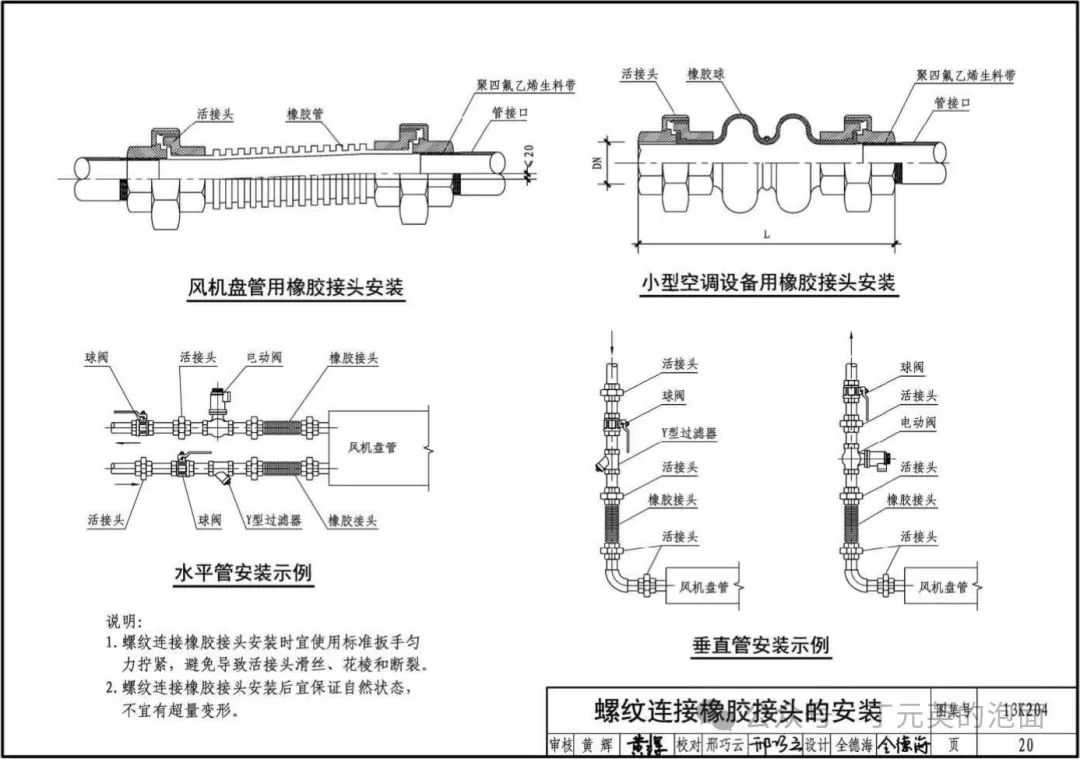

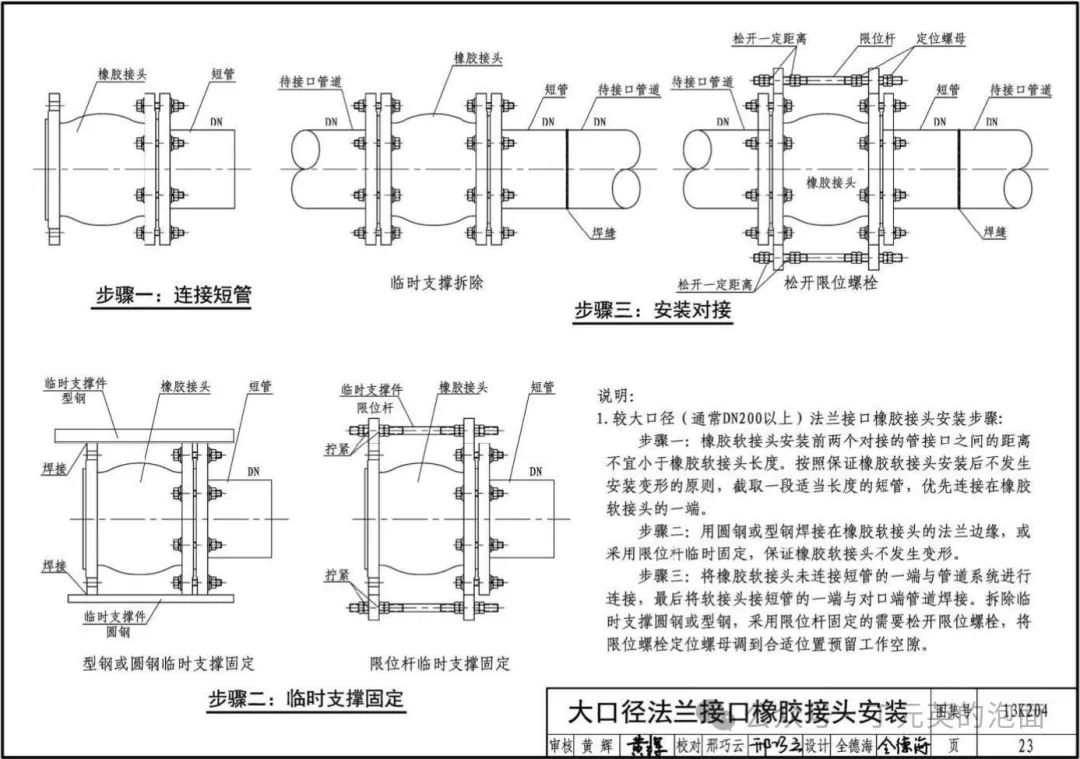

4.2可曲挠橡胶接头是由织物或其他材料增强的橡胶件与活接头或金属法兰等元件组成，用于管道系统的减震隔振、降低噪声和位移补偿的接头，又称“避震喉”、“挠性接头”、“橡胶（软）接头”，见图2。【13K204 P2】

二、本章定额适用范围：

1.螺纹阀门安装适用于各种内外螺纹连接的阀门安装。

螺纹阀门定额里面的镀锌活接头是做什么用的？一般的管道安装阀门时为了以后维修方便是要装一个活接头，蝶阀和法兰阀则不用，但是这个活接头不用单独套定额的，它包括在管道安装里面，这个活接头的公称直径当然要和管道以及阀门的公称直径相匹配。

阀门按作用和用途分类有哪些？

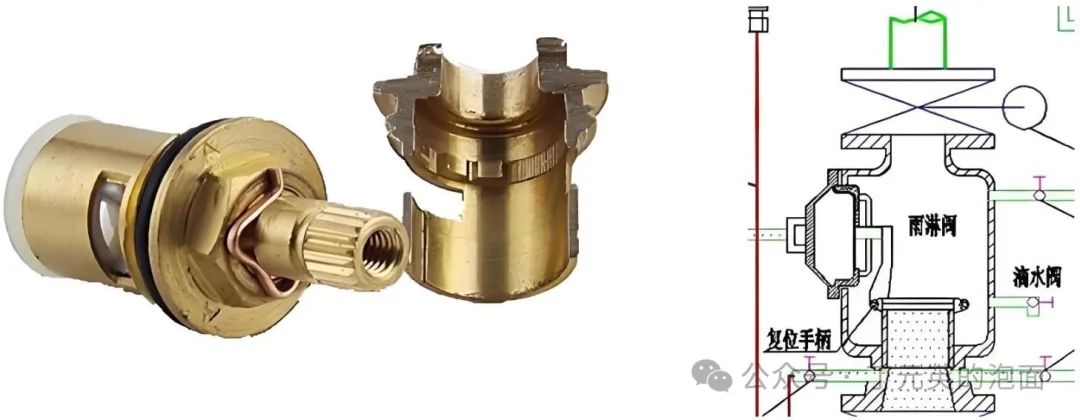

（1）截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。

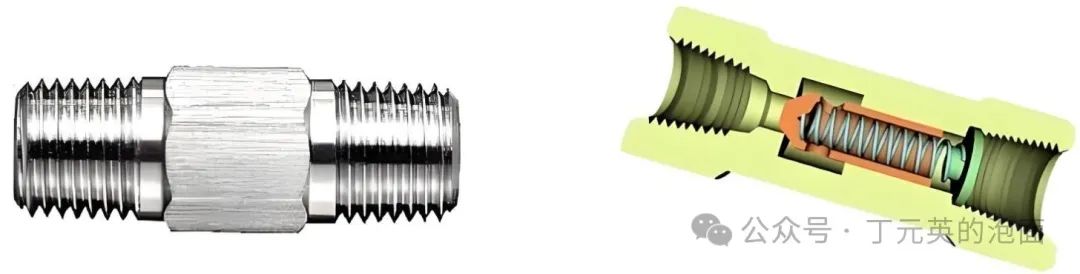

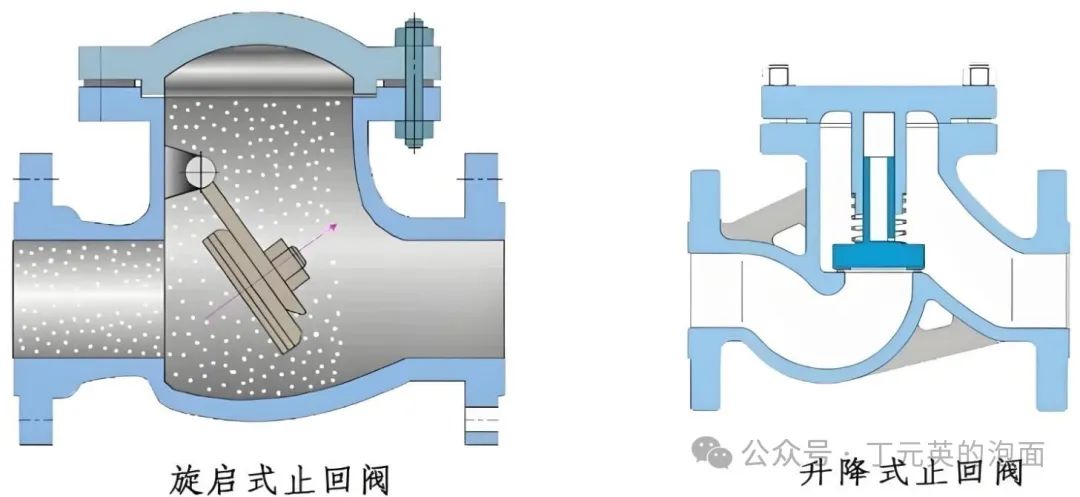

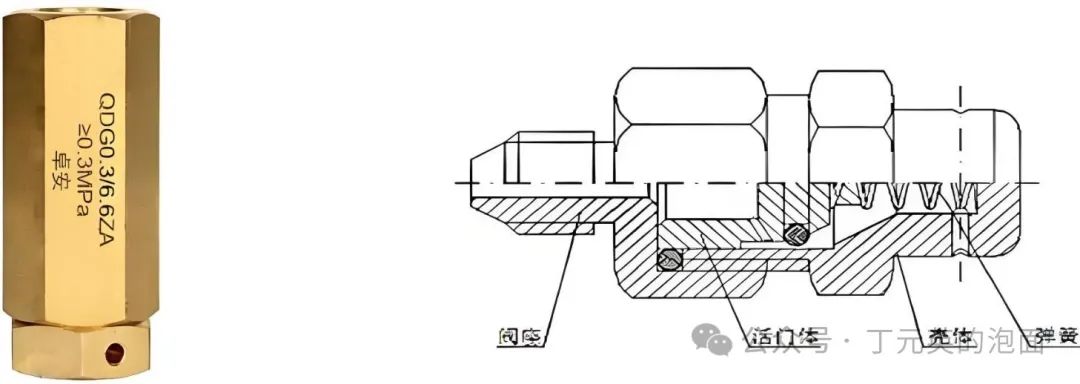

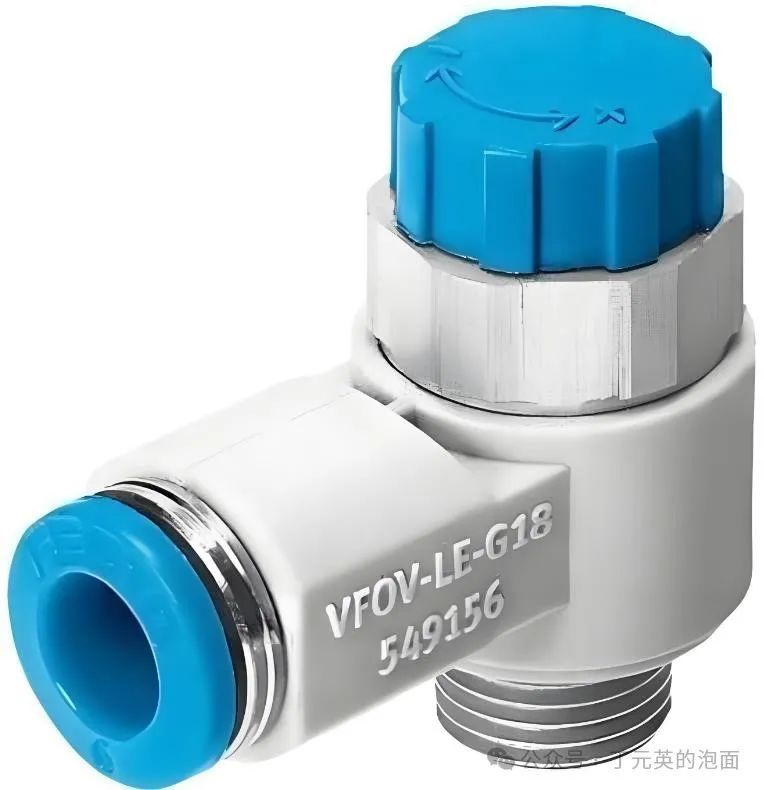

（2）止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水端的底阀也属于止回阀类。

（3）安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

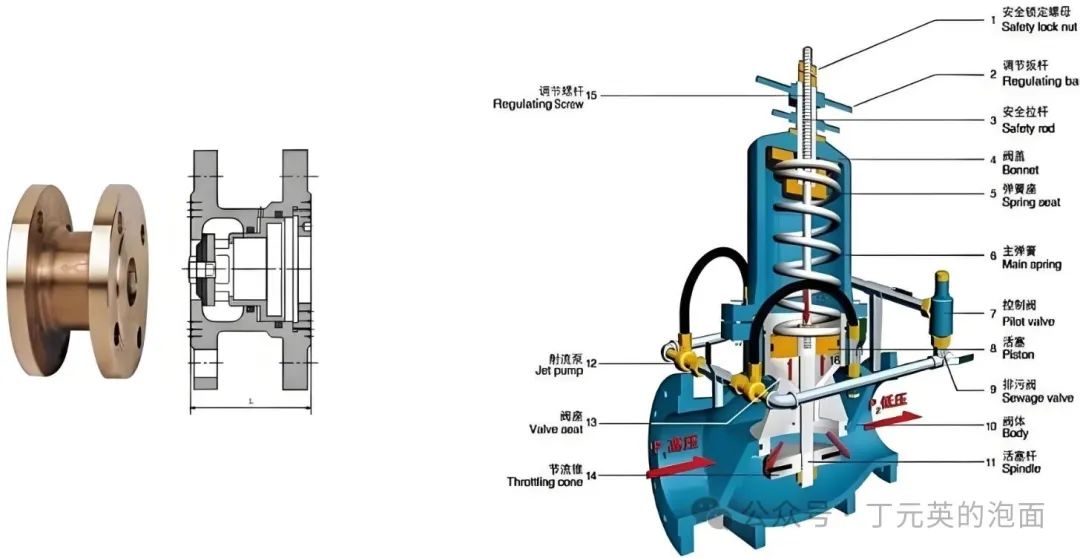

（4）调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

（5）分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

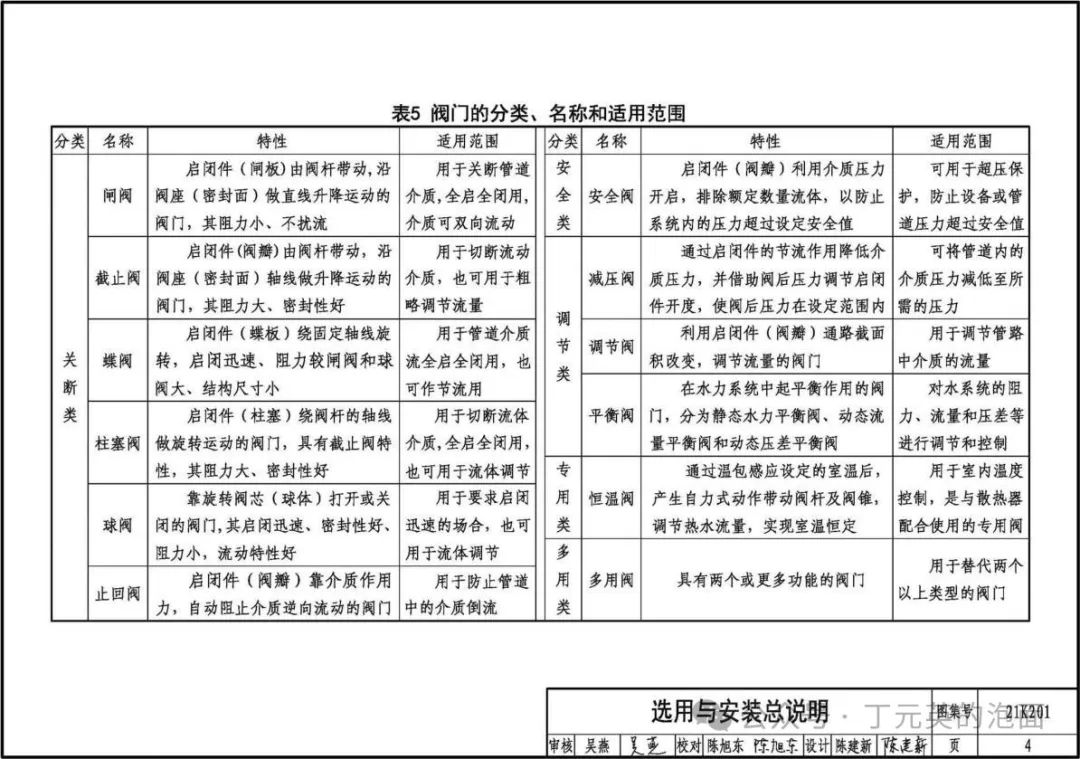

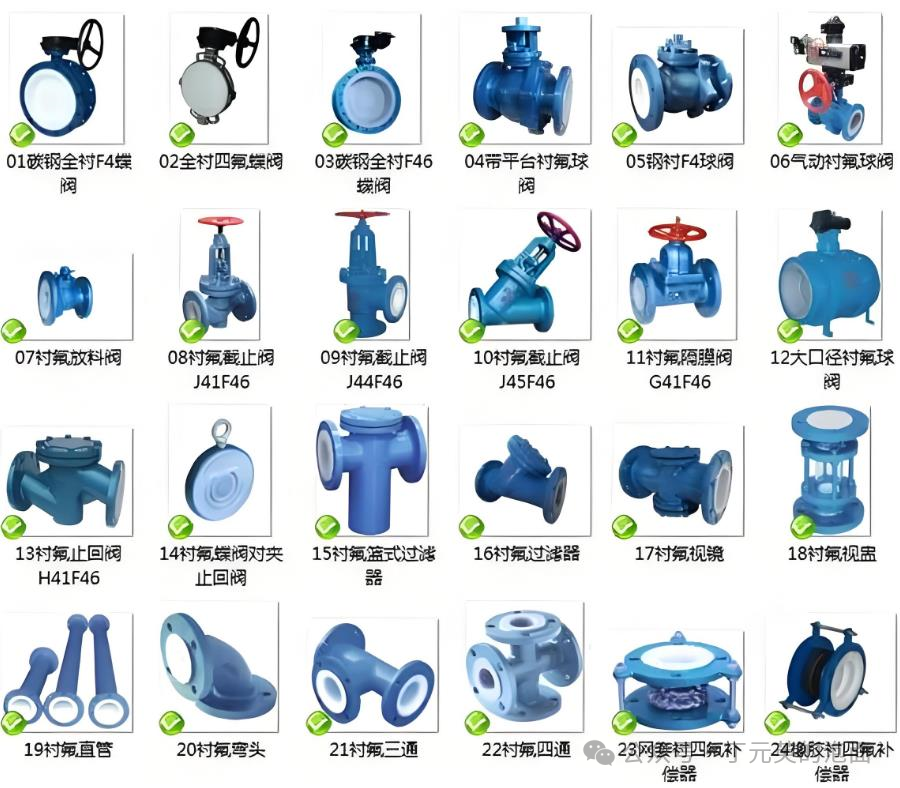

阀门的分类方法很多，主要是按其在管路中所起的作用进行分类。工业和民用工程中的通用阀门可分成11类，即闸阀、截止阀、旋塞阀、球阀、蝶阀、隔膜阀、止回阀、节流阀、安全阀、减压阀和疏水阀。具体应用，比如减压阀，你在定额中没找到减压阀子目，则可以选择套调节阀子目，因为调节阀类包括调节阀、节流阀和减压阀。（注意要结合定额说明内容）

2.法兰阀门安装适用于各种法兰阀门的安装，如仅为一侧法兰连接时，定额中的法兰、带帽螺栓及钢垫圈数量减半，其余不变。

3.喷灌喷头、喷泉喷头及喷泉水设备安装适用于庭院喷灌和喷泉工程。

阀门的公称直径是指外径还是内径？无缝钢管怎样表示？通常阀门的公称直径是其内径，钢管的公称直径与其内径、外径都不相等，而是与内径相似的一个整数。无缝钢管采用外径乘壁厚的形式表示，如φ89×4，而不采用公称直径表示。

三、本章定额包括的内容

1.浮球阀安装定额包括了联杆及浮球的安装，不得另行计算。

2.各类法兰阀门安装定额已含法兰安装，不得另行计算。

四、本章定额相关规定

1.各种法兰连接用垫片均按石棉橡胶板计算。如用其他材料，不做调整。

2.法兰阀（带短管甲乙）安装，如接口材料不同时，可作调整。

3.浮标液面计FQ-II型安装是按《采暖通风国家标准图集》N102-3编制的，如与设计不符时可作调整。

4.水塔、水池浮漂水位标尺制作安装，是按《全国通用给水排水标准图集》S318编制的，如与设计不符时可作调整。

5.减压器、疏水器组成与安装是按《国家建筑标准设计图集》ISS105和05R407编制。疏水器组成安装未包括止回阀安装，如安装止回阀执行阀门安装相应项目。单独安装减压器、疏水器时执行阀门安装相应项目。

注意此条。

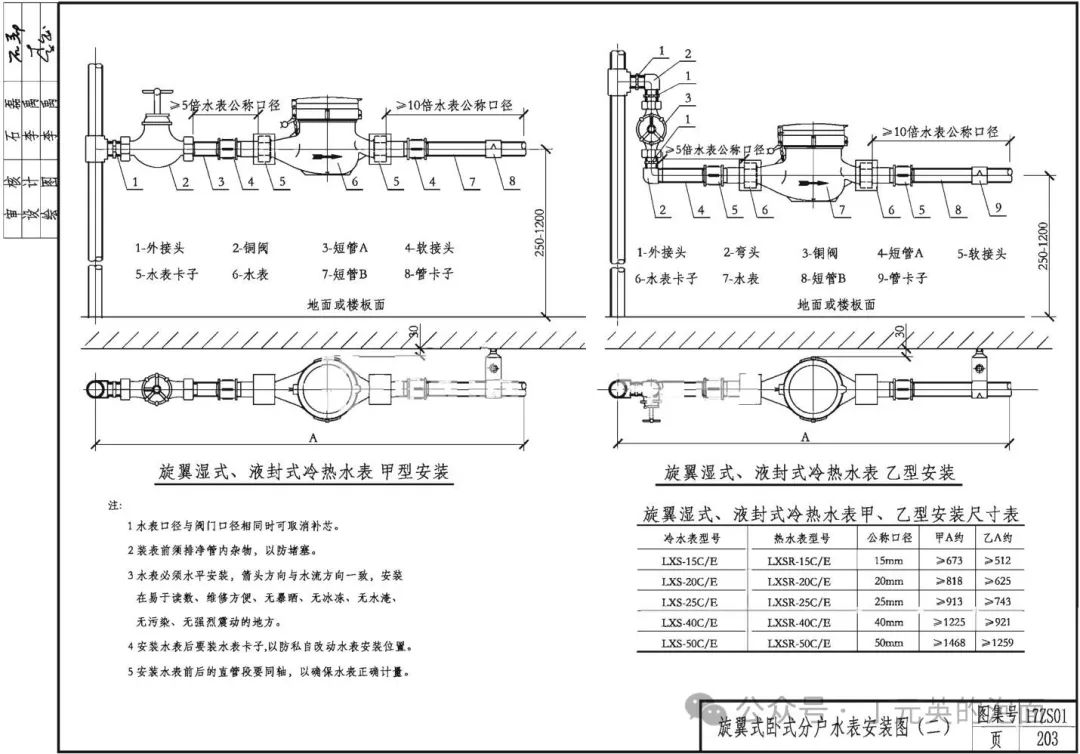

6.水表组成安装是依据《国家建筑标准设计图集》05S502编制的，如实际安装形式与此不同时，法兰、阀门及止回阀可按实际调整，其余不变。

7.减压器安装，按高压侧的管道直径计算。

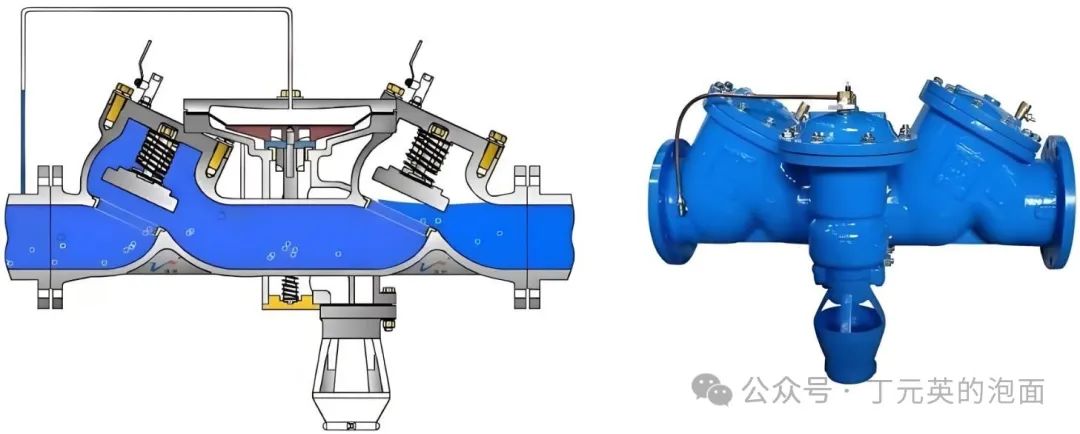

8.倒流防止器组成安装是根据《国家建筑标准设计图集》12S108-1编制的，按连接方式不同分为带水表与不带水表安装。

9.水表安装定额是按与钢管连接编制的，若与塑料管连接时，其人工乘以系数0.60。

10.法兰安装仅适用于单独安装法兰时套用。

11.沟槽法兰适用于与普通阀门连接的情况，如使用沟槽阀门不得再套用沟槽法兰子目。

注意此条。

工程量计算规则

一、各种阀门、补偿器、软接头、水锤消防器材安装，均按照不同连接方式、公称直径，按设计图示数量以“个”计算。

如前所述，粤标定函〔2019〕143号文并不适用于本次争议的解决。“直埋预制保温波纹补偿器φ159×4.5/φ530×10”属于合同缺项，按合同专用条款10.4.1约定“……参考广东省地方定额计价并采取总价下浮5%结算”的方式结算，对波纹补偿器安装应套用C.6.2管件连接章定额还是套用D.6.2管件制作安装定额的争议，因本工程属于安装工程，故套用C.6.2管件连接章的定额为宜。【粤标定函〔2021〕110号】

焊接法兰式套筒伸缩器，是什么情况下安装这伸缩器？当直管道长度超过30米时，按规范要求，必须设置伸缩器，解决管道的热胀冷缩问题。室内管道一般采用套筒伸缩器；室外管道一般采用方形伸缩器。

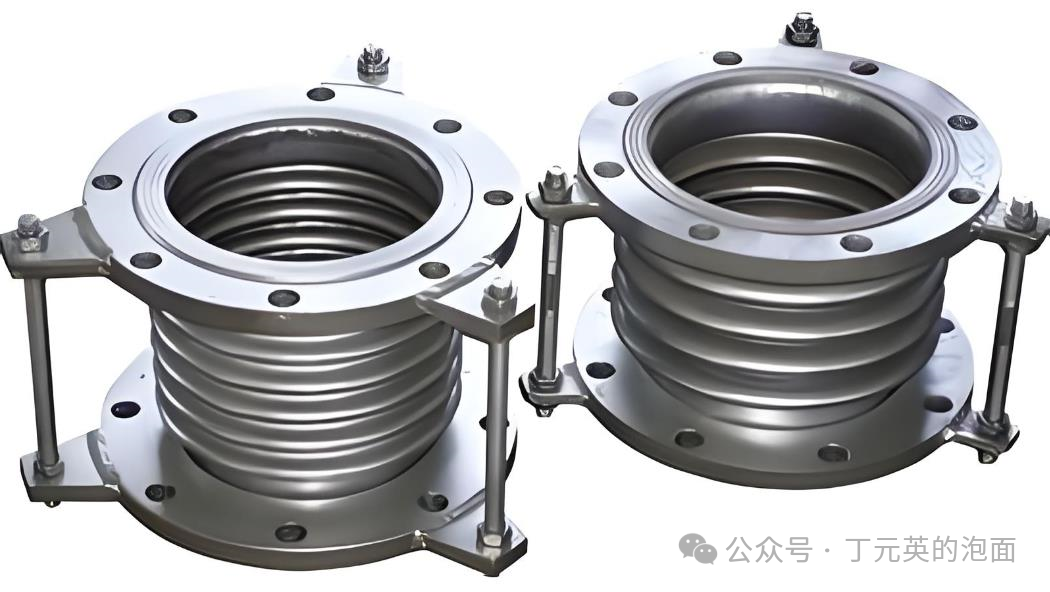

波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。

二、减压器、疏水器、水表、倒流防止器组成安装，按照不同组成结构、连接方式、公称直径，按设计图示数量以“组”计算。减压阀安装按高压侧直径计算。

三、法兰均区分不同公称直径以“副”计算。

四、浮标液面计安装按设计图示数量以“组”计算。

五、水塔及水池浮漂水位标尺制作安装按设计图示数量以“套”计算。

六、喷灌喷头安装，分埋藏旋转、散射及换向摇臂式两种形式，按设计图示数量以“个”计算。

七、喷泉喷头安装按设计图示数量以“个”计算。

八、喷泉过滤网安装按设计图示尺寸以“m2”计算。

九、喷泉过滤箱安装按设计图示数量以“个”计算。

十、喷泉过滤器安装按设计图示数量以“台”计算。

十一、喷泉过滤池安装按设计图示尺寸以“m3”计算。

十二、各种伸缩器制作安装按设计图示数量以“个”计算。方形伸缩器的两臂工程量，按臂长的两倍合并在管道长度内计算。

十三、方形补偿器以其所占长度按管道安装工程量以“个”计算。

截止阀类：主要用于截断或接通介质流。

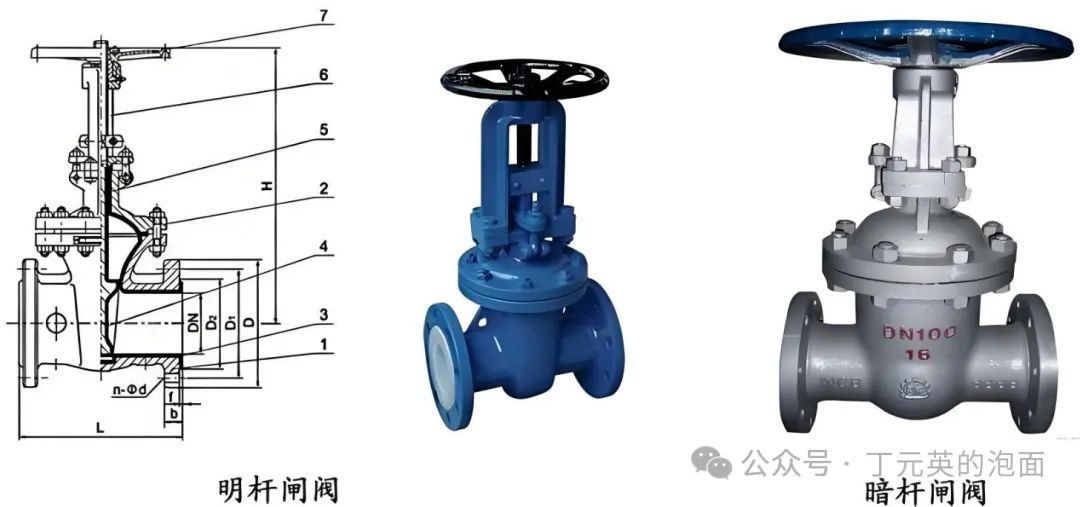

明杆闸阀

工作原理：阀体内部有闸板启闭件，闸板的运动方向与流体方向相垂直，由于可以像水闸一样将水阻断，故名闸阀。

适用范围：消防水泵出水管、吸水管；稳压泵的出水管、吸水管；消防给水管网。

补充说明：明杆闸阀旋杆外露，开闭程度比较直观，但旋杆亦被腐蚀。

暗杆闸阀

工作原理：同明杆闸阀。

适用范围：消防水泵吸水管；消防给水管网。

补充说明：相对于明杆闸阀，暗杆闸阀旋杆不外露，开闭程度不直观，适用于隐蔽工程。

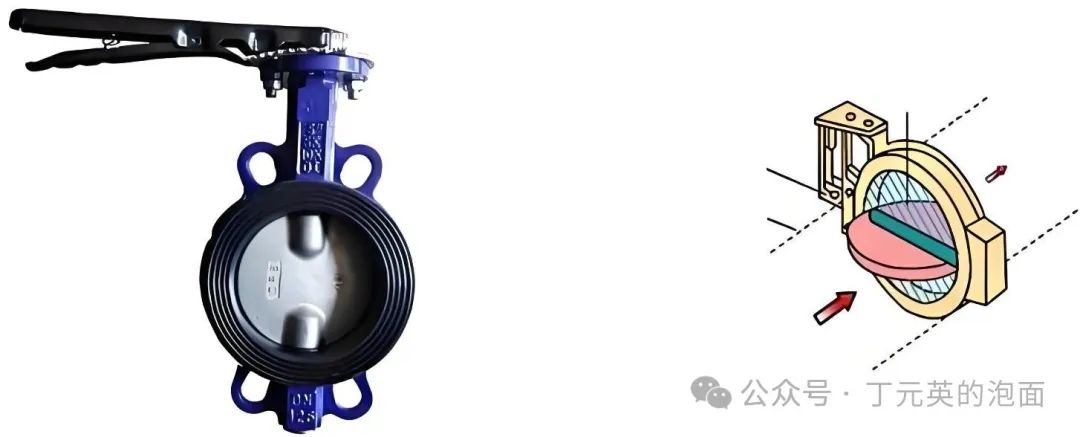

蝶阀

工作原理：关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。

适用范围：消防水泵出水管、吸水管；室内架空管道。

补充说明：蝶阀的适用性与闸阀相似，部分条文对其要求有自锁功能。

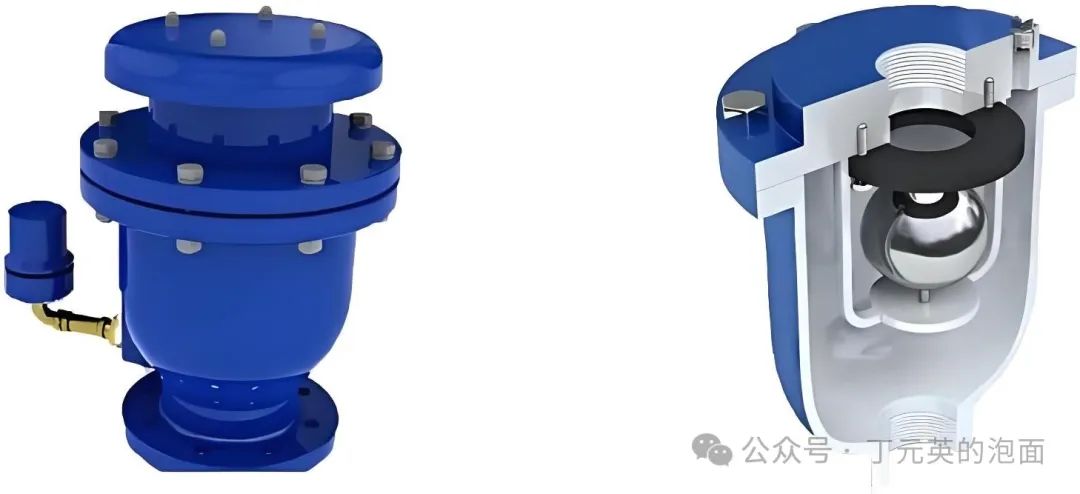

排气阀

工作原理：当系统中有气体溢出时，气体会顺着管道向上走，最终聚集在系统的最高点，而排气阀一般都安装在系统最高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。

适用范围：自动喷水灭火系统；干式消火栓；干式消防竖管。

补充说明：干式系统、预作用系统及干式消火栓系统设置快速排气阀，同时设有相应的电动阀。
