一、本章定额内容包括：探测器、按钮、警报装置、消防广播、消防通讯、模块（模块箱）、区域报警控制箱、联动控制箱、火灾报警系统控制主机、联动控制主机、远程控制箱（柜）、重复显示器、火灾报警控制微机、备用电源、报警联动一体机安装等。

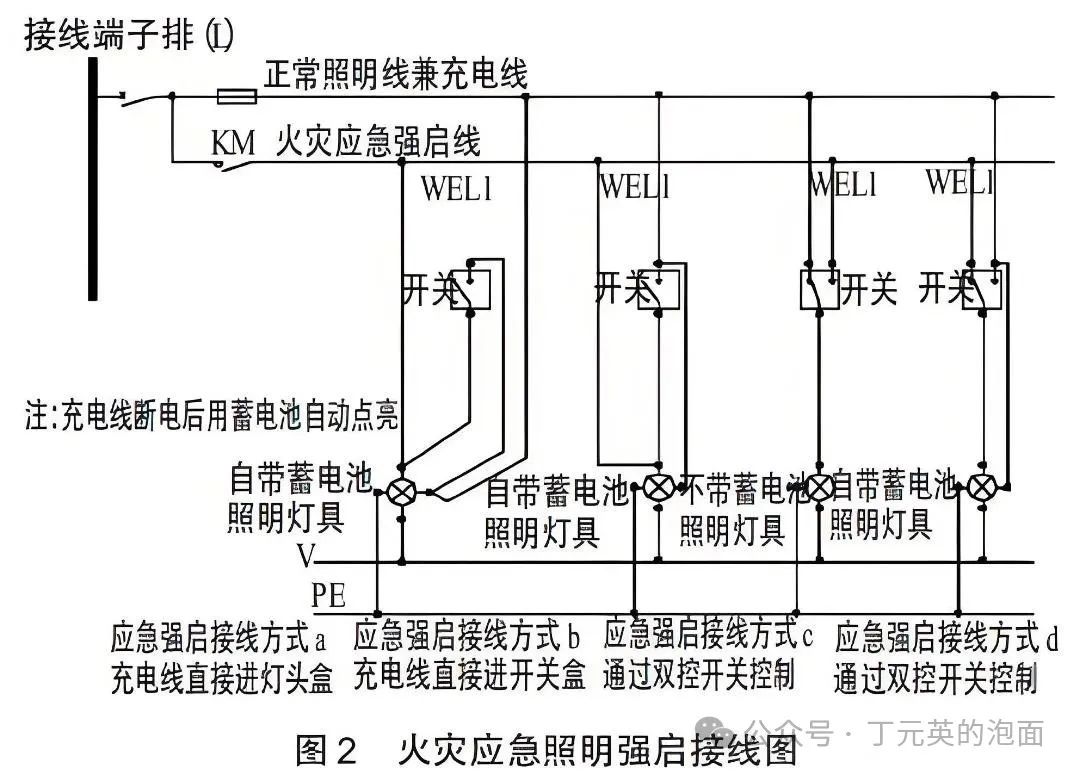

强启线是强制启动电源的意思。一般的火灾报警系统的电源是由普通电源线和强启线构成的，采用双控开关控制，强启线接以接触器，当火灾发生时，通过FAS系统切断普通电源线，消防控制中心会发信号给接触器，接触器闭合，强启线送电，使应急灯点亮。
二、本章定额适用范围：一般工业与民用建筑中设置的火灾自动报警系统的安装。
三、本章定额不包括的内容：
1.设备支架、底座、基础的制作与安装。第四册和房建定额
2.构件加工、制作。铁构件按第四册
3.电机检查、接线及调试。第四册
4.事故照明及疏散指示控制装置安装。第四册
5.火警119直拨外线电话。第十一册
四、本章定额有关规定：
1.本章定额中均包括了校线、接线和本体调试。
2.电气火灾监控系统：温度传感器执行线型探测器安装；探测器模块按输入回路数量执行多输入模块安装；报警控制器按点数执行火灾自动报警控制器安装；剩余电流互感器执行相关电气安装定额。
注意此条。
五、本章定额有关说明：
1.点型探测器安装包括了探头和底座的安装及本体调试。

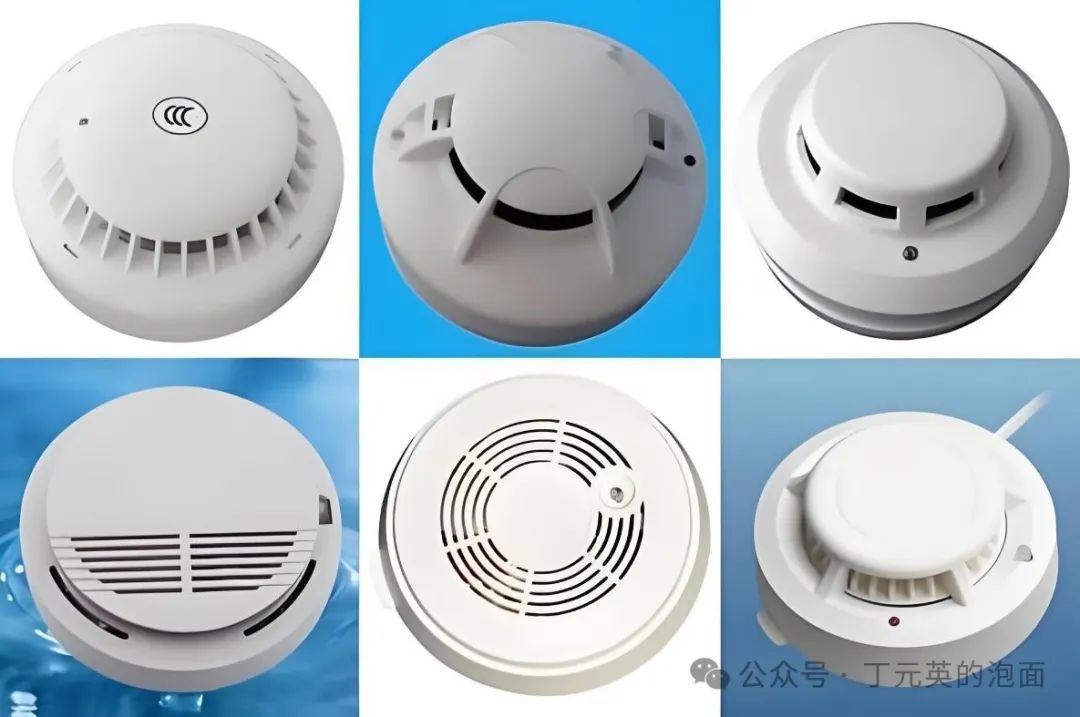

感烟探测器
2.红外线探测器定额中包括了探头支架安装和探测器的调试、对中。
3.线形探测器定额中未包括探测器连接的一只模块和终端，其工程量另行计算。
烟感探测器的分总线制和多线制有什么区别？
感烟探测器一般是总线制，仔细阅读图纸设计说明，设计说明会写。

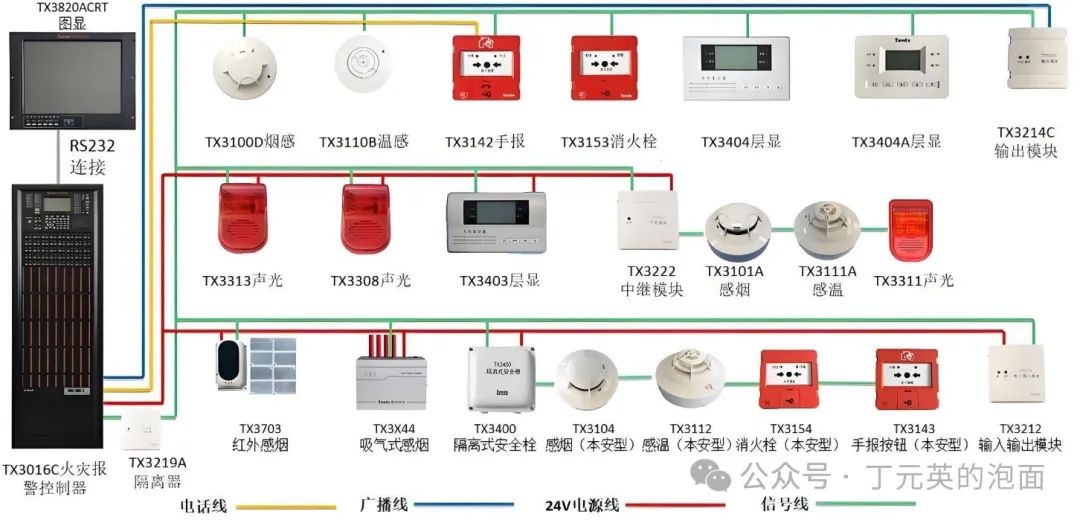

总线制：就是二总线并联所有的元件，多线制就是每个元件两根线，与别的元件无关串联只有一个回路。并联有两个或两个以上的回路。
1个点1组线就是多线，100-200个点1组线就总线。现在一般都是总线制的了，编址后直接和主机通信。
多线制与总线制的区别：
总线是火灾自动报警系统信号传输线路与消防联动系统合二为一，即在一个回路中既有探测器、手动报警按钮，又有控制消防联动设施动作与接受动作回授信号的控制模块回路。也就是设备是并联在一根总线上的。采用总线制布线方式比较简单。一般情况下，如果消防联动设施数量比较多且集中，采用总线制比较经济合理。
多线是对消防联动设施的控制是一对一、点对点的控制回路。

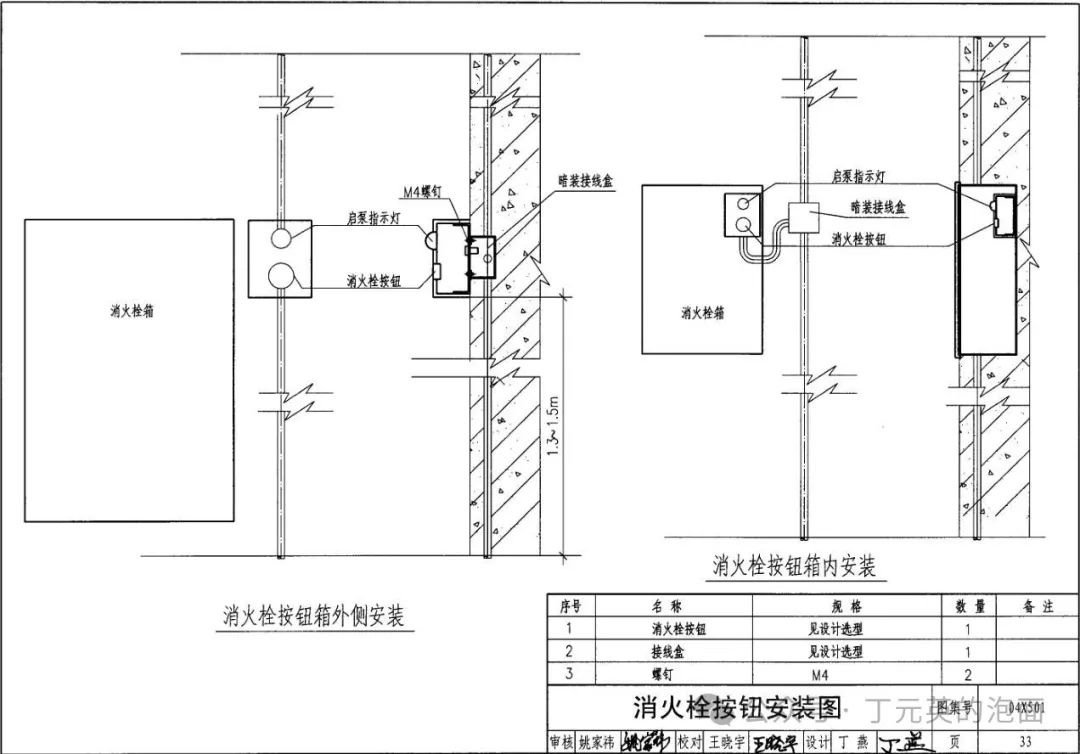

4.按钮安装按照在轻质墙体和硬质墙体上安装两种方式综合考虑，执行时不得因安装方式不同而调整。按钮包括消火栓按钮、手动报警按钮、气体灭火起／停按钮等。
按钮包括消火栓按钮、手动报警按钮、气体灭火起／停按钮等。
手动报警按钮应安装在下列部位：大厅、过厅、主要公共活动场所的出入口；餐厅、多功能厅等处的主要出入口；主要通道等经常有人通过的地方；各楼层的电梯间、电梯前室。
消火栓按钮安装在消火栓箱内。
5.控制模块（接口）是指仅能起控制作用的模块（接口），亦称为中继器，依据其给出控制信号的数量，分为单输出和多输出两种形式。

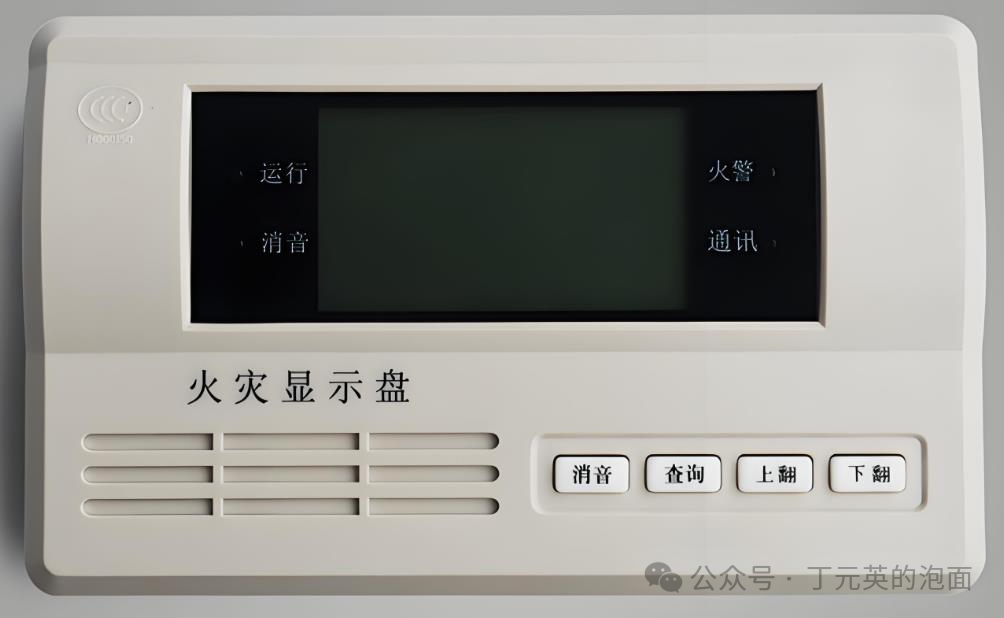

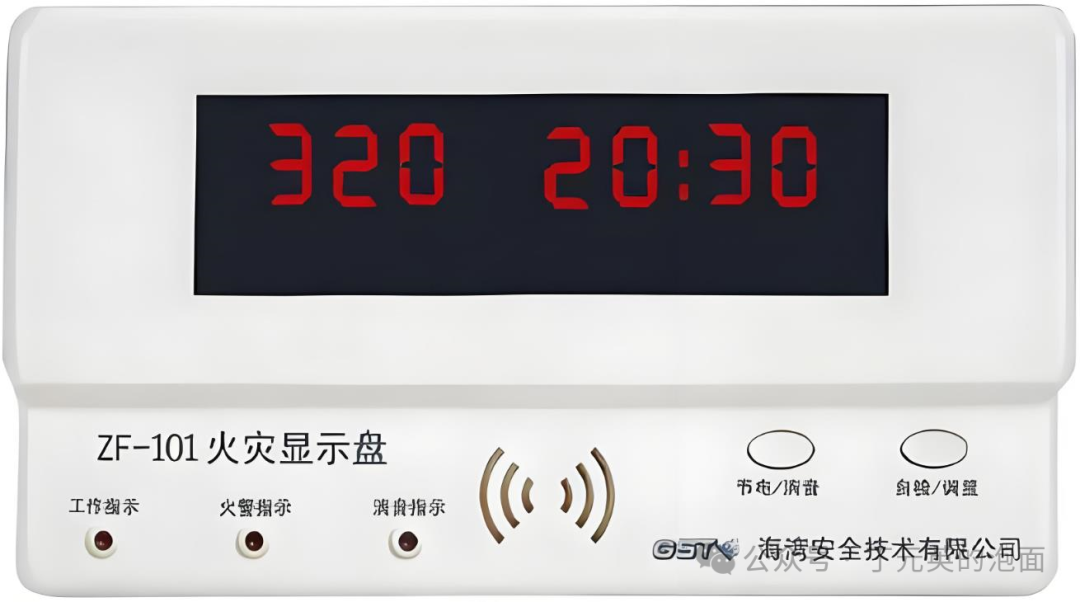

火灾显示盘是一种可以安装在楼层或独立防火区内的火灾报警显示装置。可用于楼层或独立防火区内的火灾报警装置。当控制中心的主机控制器产生报警，同时把报警信号传输到失火区域的火灾显示盘上，显示盘会显示报警的探测器编号及相关信息并发出报警声响。火灾显示盘套模块。
模块分类

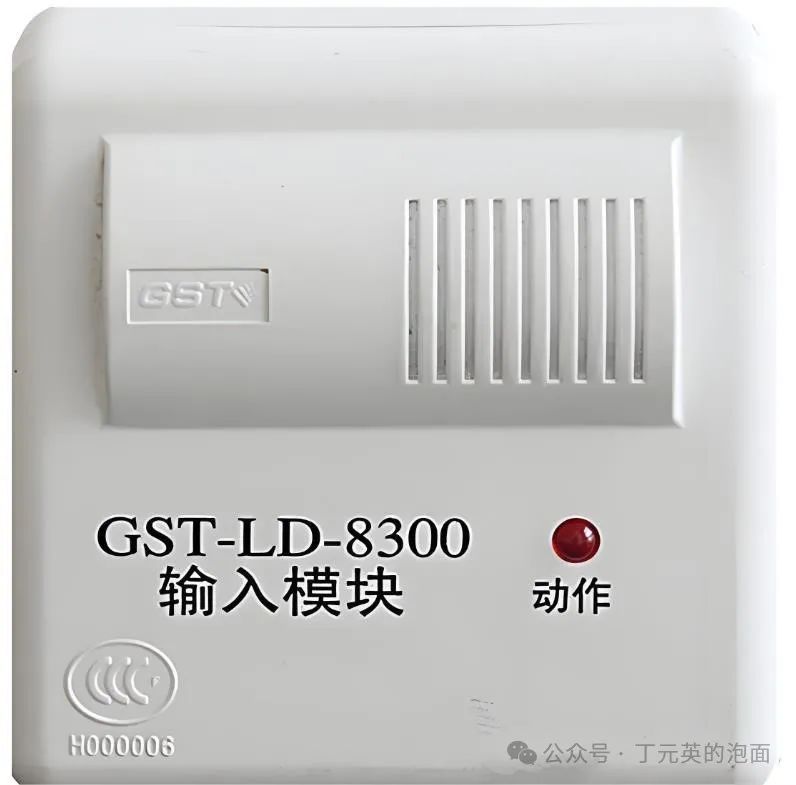

1.8300单输入模块，监视水流指示、压力开关等设备的。

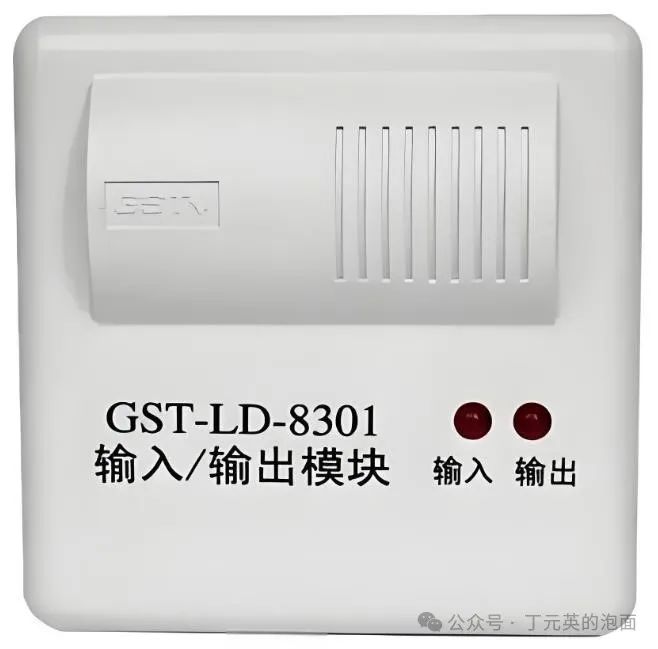

2.8301单输入输出模块，用于现场各种一次动作并有动作信号输出的被动型联动设备如：排烟阀、送风阀、防火阀等。
3.8302切换模块。专门和单输入输出模块配接。实现对现场大电流（直流）启动设备的控制，以及交流220V设备的转换控制。
4.8302C切换模块。此模块是一种非编码转换接口模块，具有一对常开、常闭输出触点，可根据被控设备需要进行选用。该模块与KZK-100多线制控制卡配合使用。控制盘通过此切换模块控制被控设备，并实现与控制设备之间断路、短路检测及强、弱电隔离功能。
5.8303双输入输出模块。此模块是一种总线制控制接口模块，可用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。
6.8304电话模块。8304消防电话专用模块主要用于将100A消防电话分机连入总线制消防电话系统。可直接与总线制电话分机连接，也可通过8312消防电话插座与100B电话分机连接。

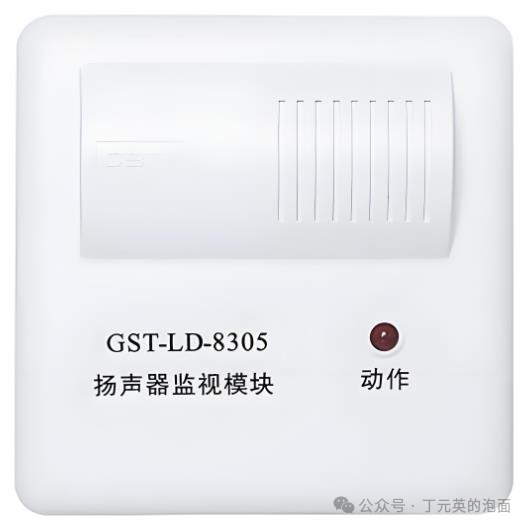

7.8305输出模块，就是广播切换模块，GST-LD-8305型输出模块用于总线制消防应急广播系统中正常广播和消防广播间的切换。模块在切换到消防广播后自回答，并将切换信息传回火灾报警控制器，以表明切换成功。
6.本章定额中箱、机是以成套装置编制的；柜式及琴台式安装均执行落地式安装相应项目。
工程量计算规则
一、点型探测器安装，不分规格、型号、安装方式与位置，按设计图示数量以“个”计算。
二、红外线探测器安装，按设计图示数量以“对”计算。
三、火焰探测器、可燃气体探测器安装，不分规格、型号，安装方式与位置，按设计图示数量以“个”计算。
四、线形探测器安装，不分安装方式、线制及保护形式，按设计图示尺寸以“m”计算。
五、按钮安装，按设计图示数量以“个”计算。

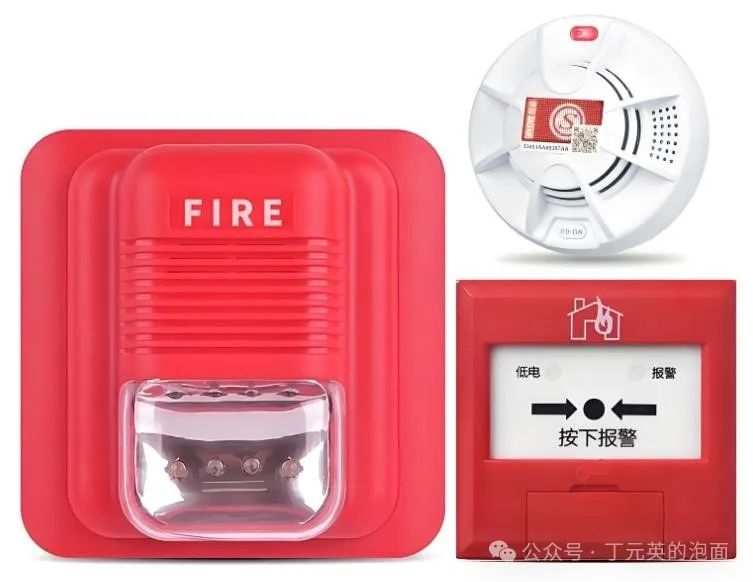

六、警报装置分为声光报警和警铃报警两种形式，均按设计图示数量以“个”计算。

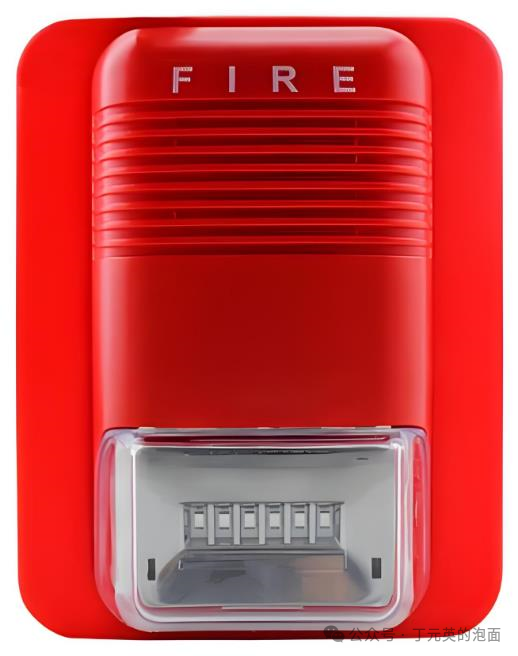

声光报警器

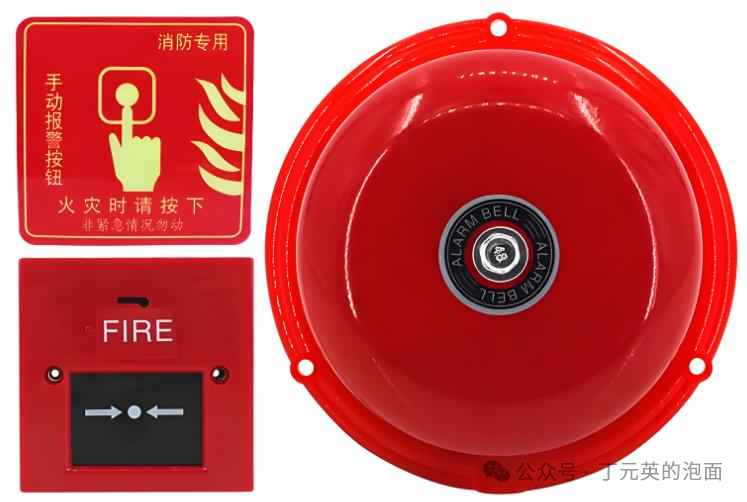

警铃报警

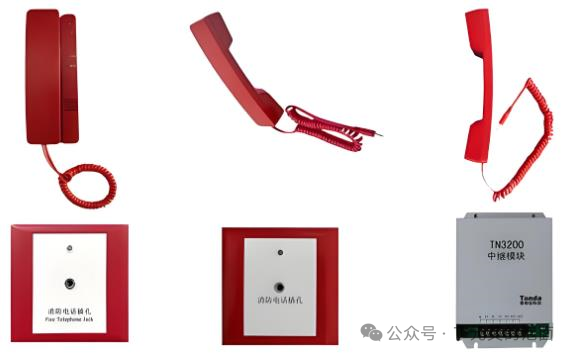

七、通讯分机、插孔是指消防专用电话分机与电话插孔，不分安装方式，分别按设计图示数量以“部”、“个”计算。
八、火灾事故广播中的扬声器不分规格、型号，按设计图示数量以“个”计算。
火灾报警扬声器
九、控制模块（接口）不分安装方式，按照设计图示输出数量以“个”计算。
十、报警模块（接口）不分安装方式，按设计图示数量以“个”计算。
十一、区域报警控制箱、联动控制箱、火灾报警系统控制主机、联动控制主机安装，分别按壁挂式和落地区分不同点数按设计图示数量以“台”计算。
报警控制器，火灾报警器一般应设置在消防中心、消防值班室、警卫室及其它规定有人值班的房间或场所。控制器的显示操作面板应避开阳光直射，房间内无高温、高湿、尘土、腐蚀性气体，不受振动、冲击等影响。
十二、远程控制器安装，根据其控制回路数按设计图示数量以“台”计算；重复显示器（楼层显示器）不分规格、型号、安装方式，按设计图示数量以”台”计算。
总线式消防远程控制器
火灾楼层显示盘
十三、火灾事故广播中的功放机、录音机的安装，按柜内及台上两种方式综合考虑，分别按设计图示数量以“台”计算。

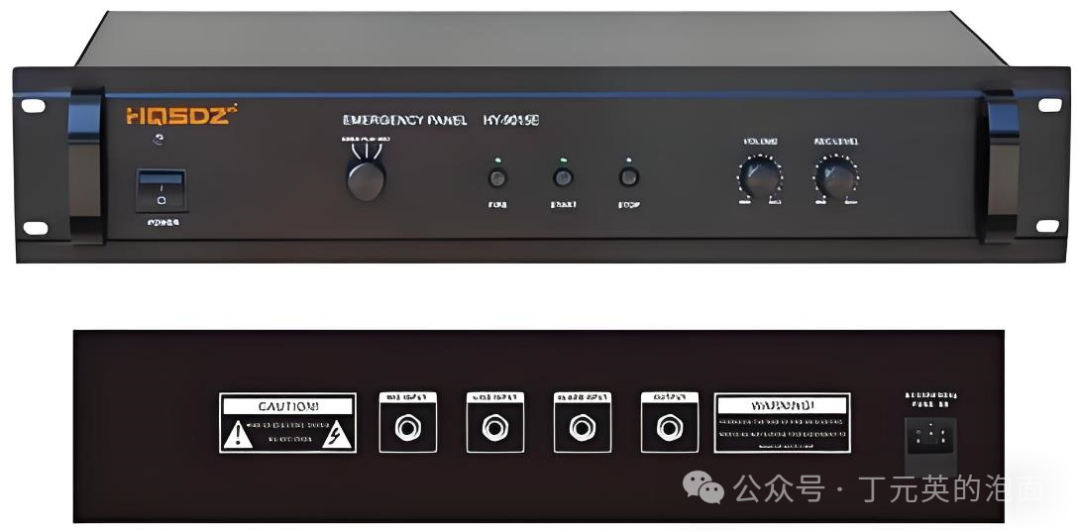

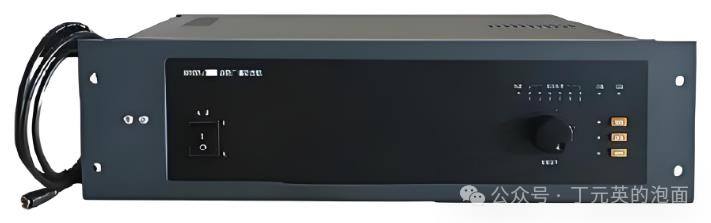

广播功放机
录音机

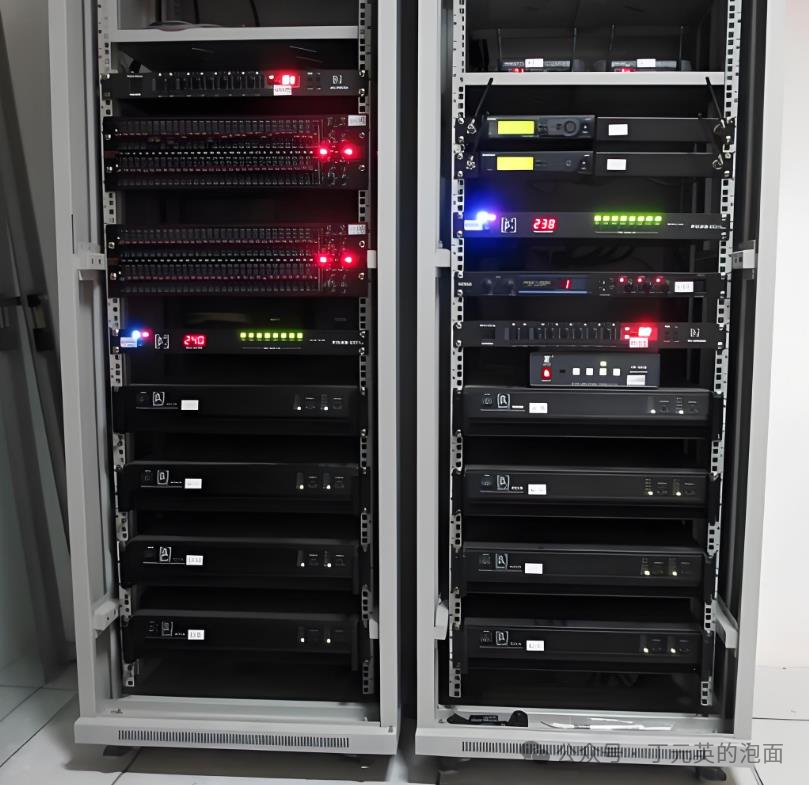

十四、消防广播控制柜是指安装成套消防广播设备的成品机柜，不分规格、型号按设计图示数量以“台”计算。

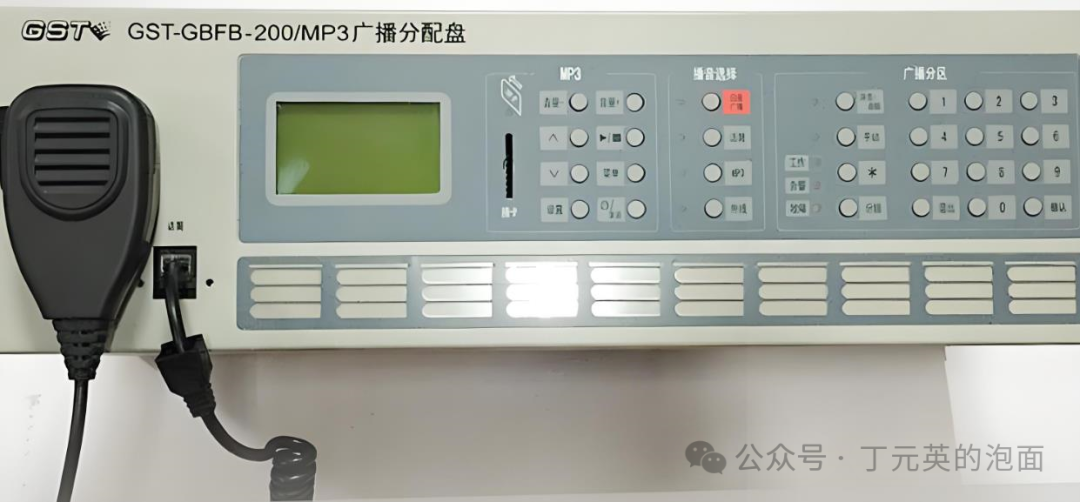

十五、广播分配器安装，按设计图示数量以“台”计算。
十六、消防通讯系统中的电话交换机安装，区分不同门数按设计图示数量以“台”计算。
电话交换机20门跟40门区别？电话交换机20门=20个电话分机使用，40门=40个电话分机可使用，主要是数量不同。

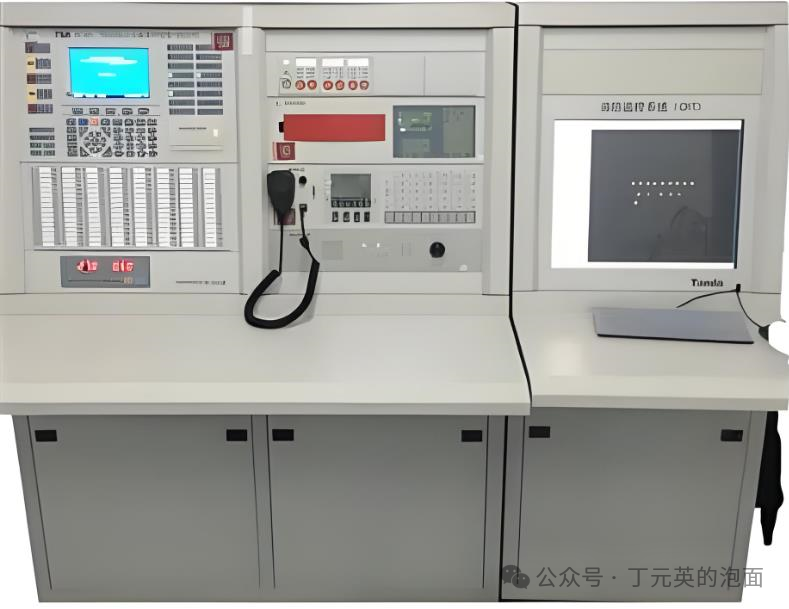

十七、火灾报警控制微机(CRT)安装包括火灾报警控制微机、图形显示及打印终端的安装，按设计图示数量以“台”计算。

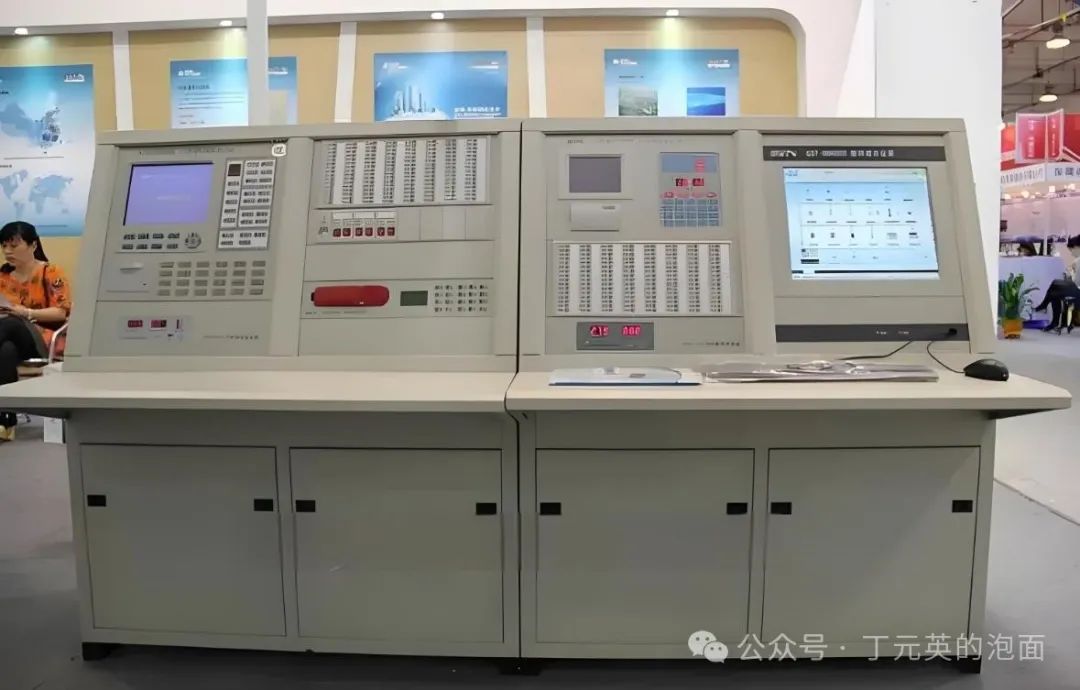

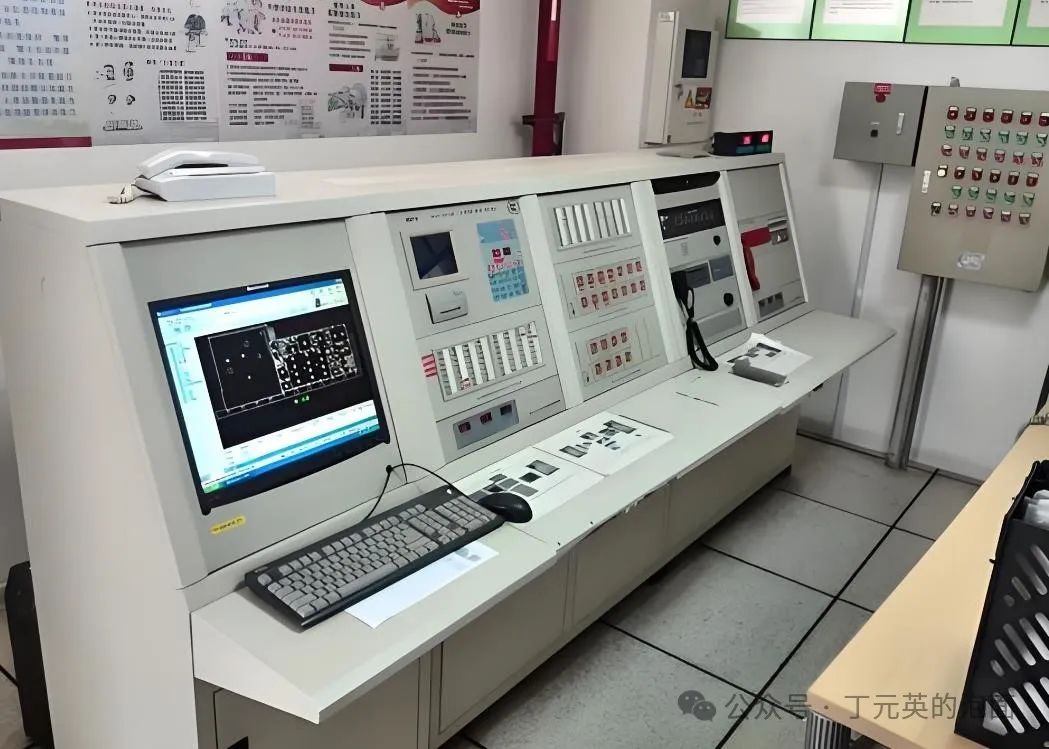

消防控制主机

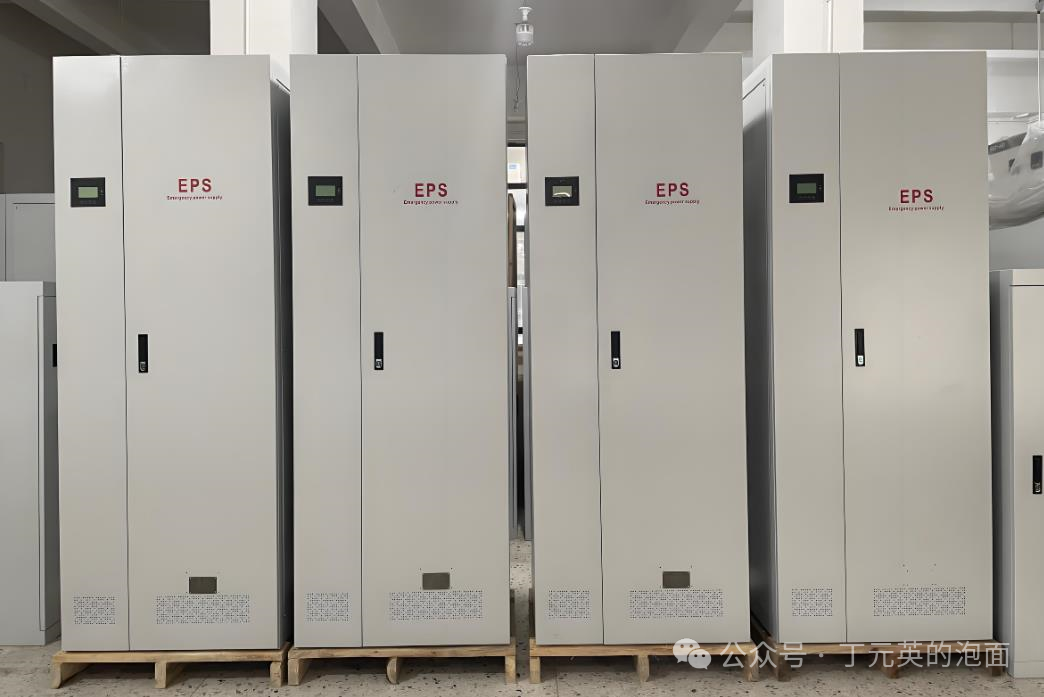

十八、报警备用电源安装，综合考虑了规格、型号，按设计图示数量以“台”计算。
十九、报警联动一体机安装，按设计图示数量以“台”计算。这里的点是指报警联动一体机所带的有地址编码的报警器件与控制模块（接口）的数量。
火灾报警控制器、火灾报警联动控制器、火灾报警联动一体机的关系？
1、【火灾报警控制器】是连接探测器和报警按钮接受报警、故障信号。

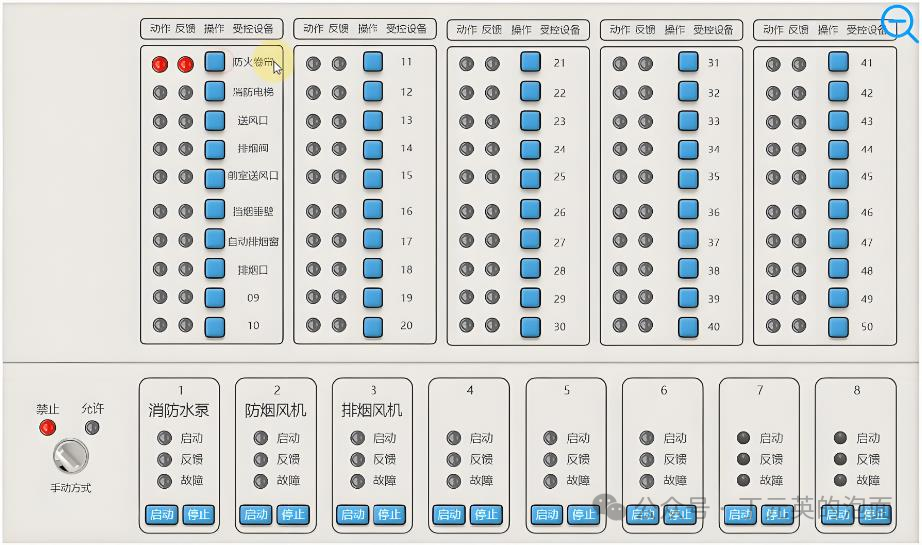

2、【火灾报警联动控制器】既连接报警按钮和装置，也连接泵、风机等联动设备。
3、【火灾报警联动一体机】是把二者放在一起，也包括电源。

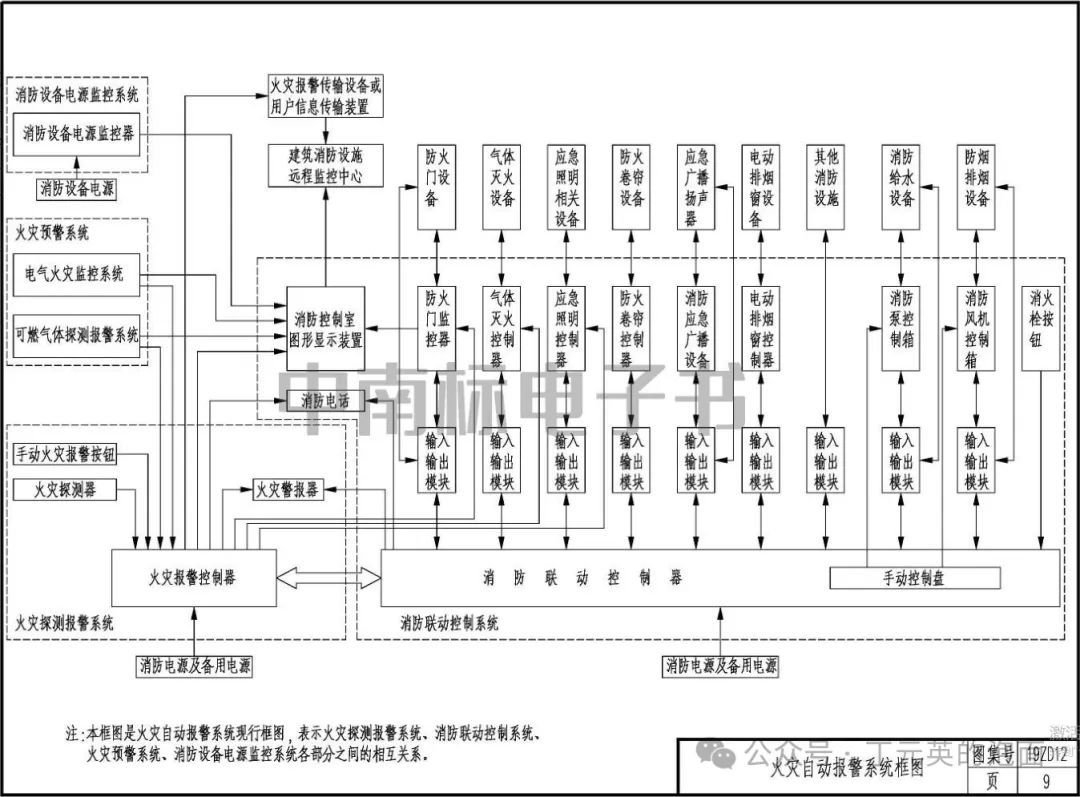

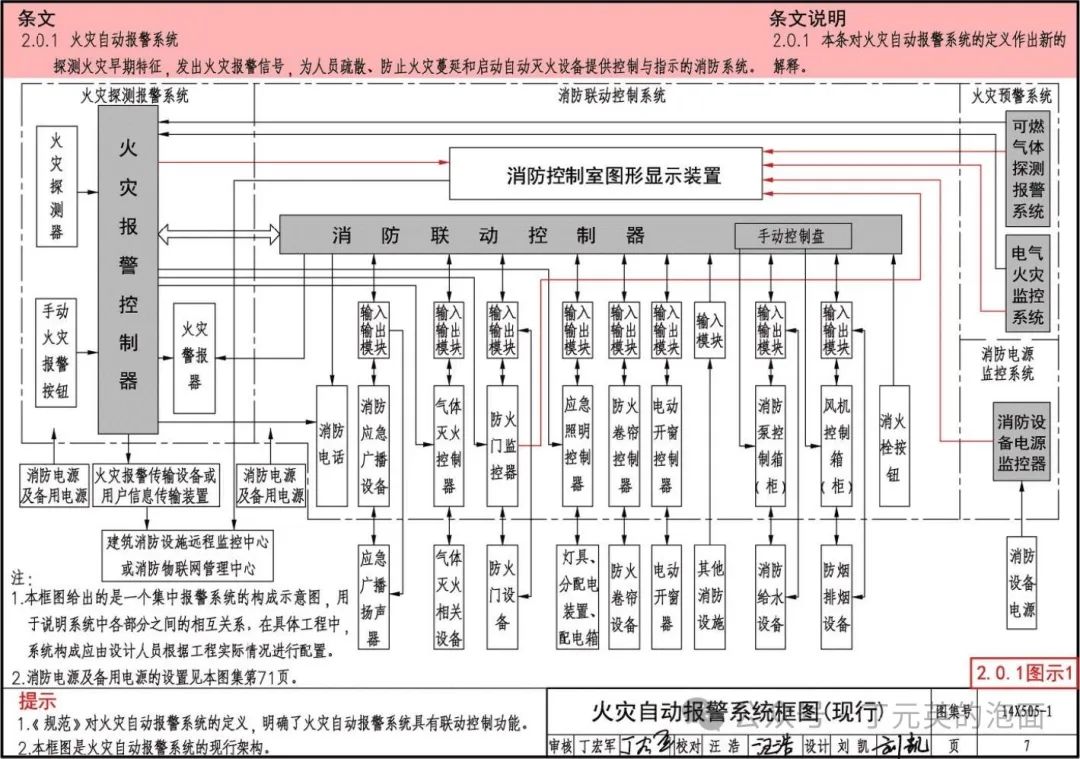

4、消防其实主要有三大块功能：报警、广播、联动灭火，其实就是每个功能分开和合在一起的区别。
接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，由螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。

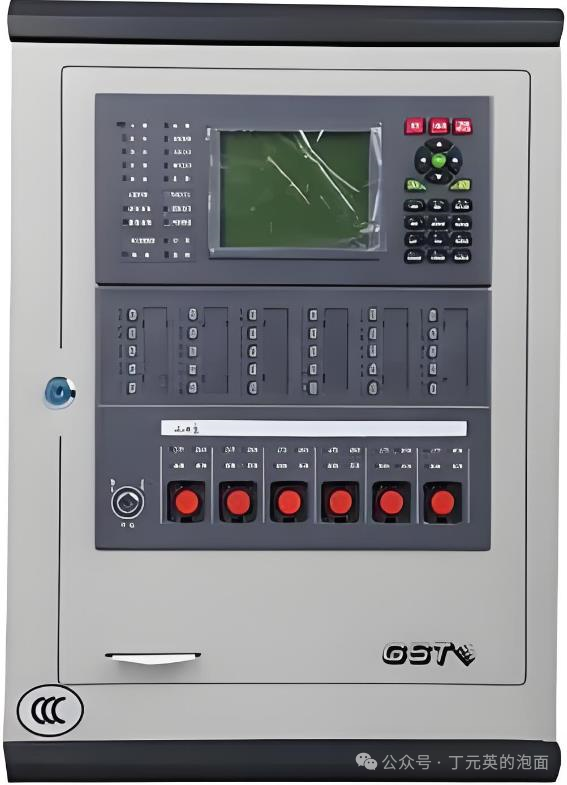

消防控制主机——火灾报警控制器

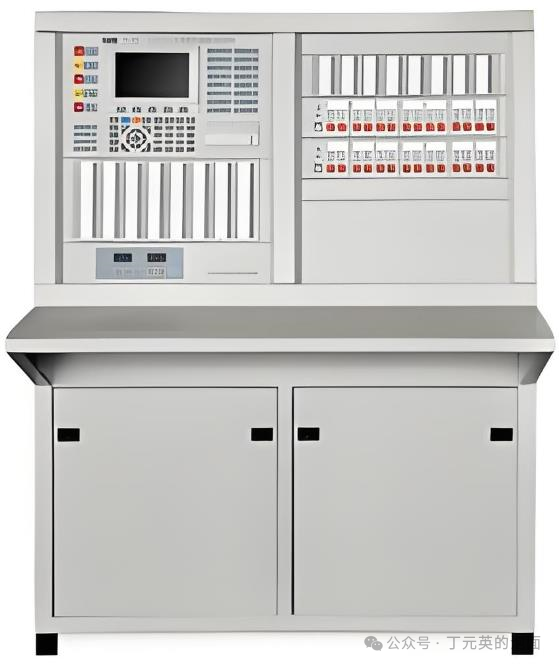

火灾报警控制器（联动型）

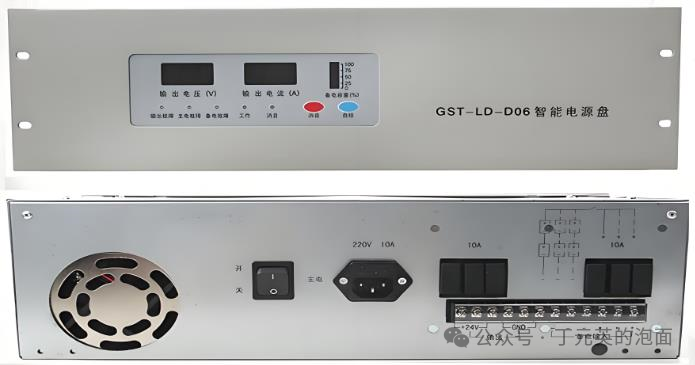

消防控制主机——智能电源盘

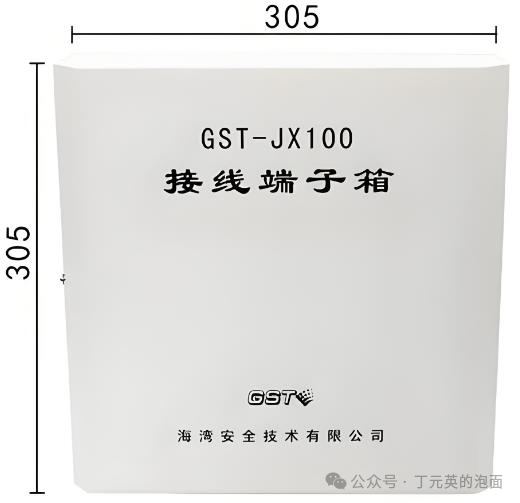

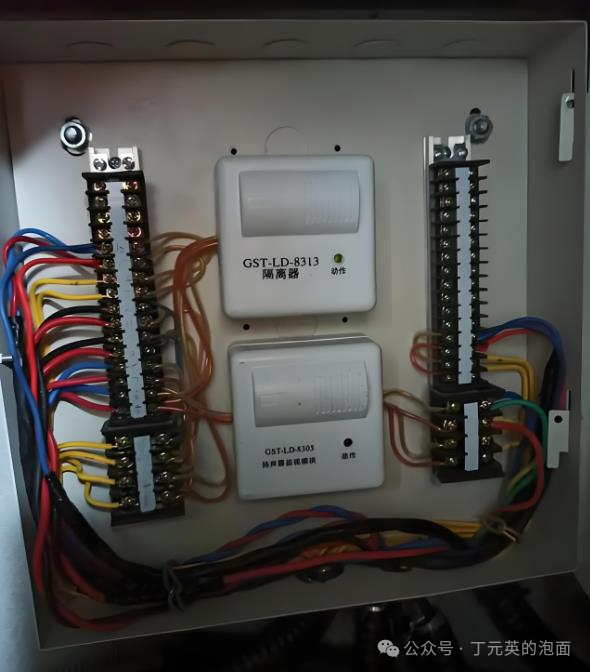

消防火灾自动报警系统——GST-JX100接线端子箱。端子箱一般安装在弱电井中，上下和侧面均设置敲落孔，便于进线和接线。

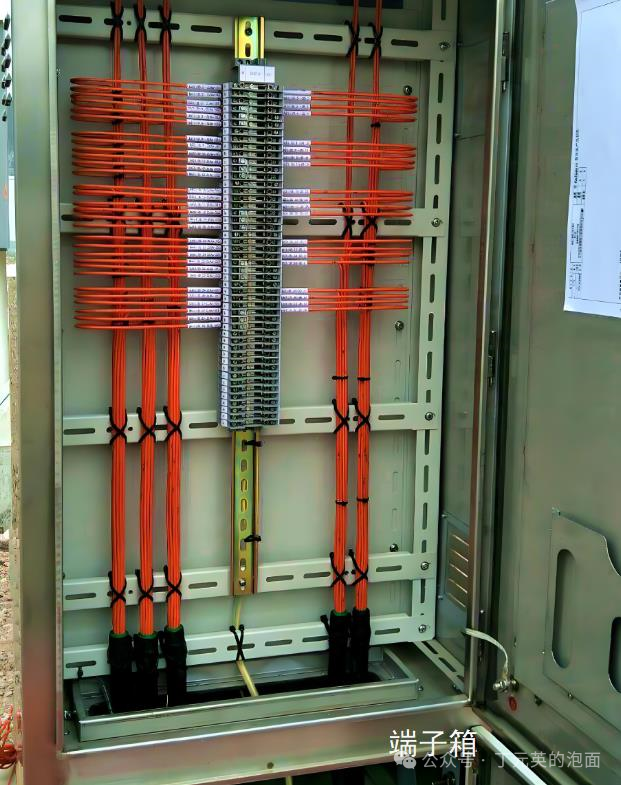

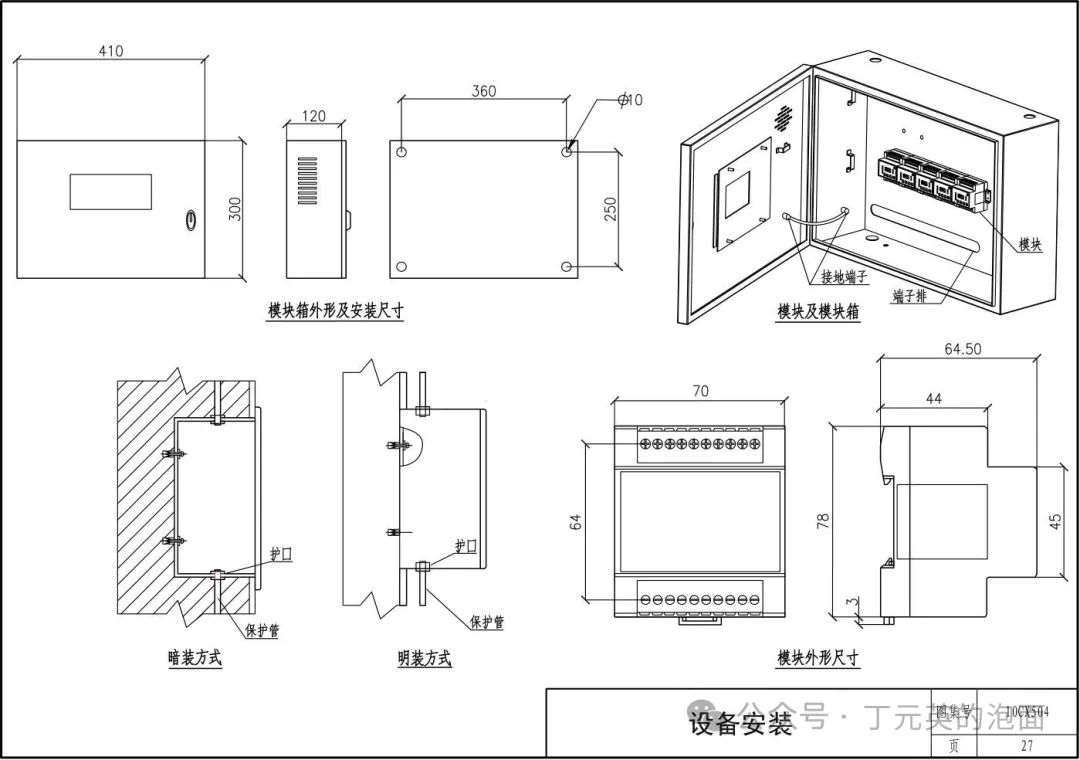

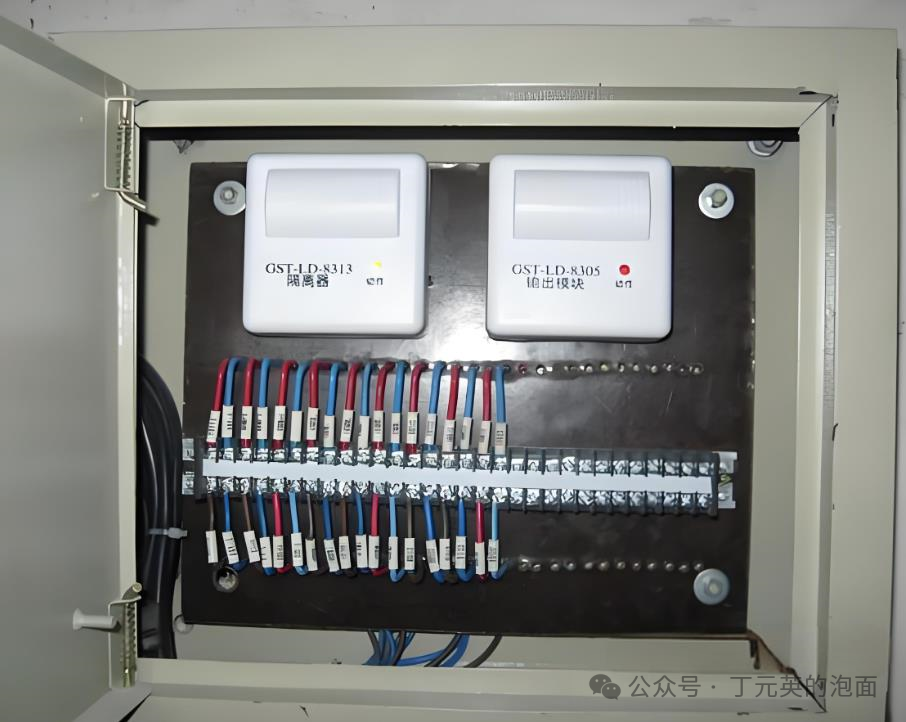

消防端子箱/模块箱
控制模块：消防控制模块也叫输入输出模块，是消防联动控制系统的重要组成部分，用在火灾自动报警系统中连接排烟阀、送风阀、防火阀等等外部设备，通过模块上面的触点连接外接电路来实现外部设备的联动控制。

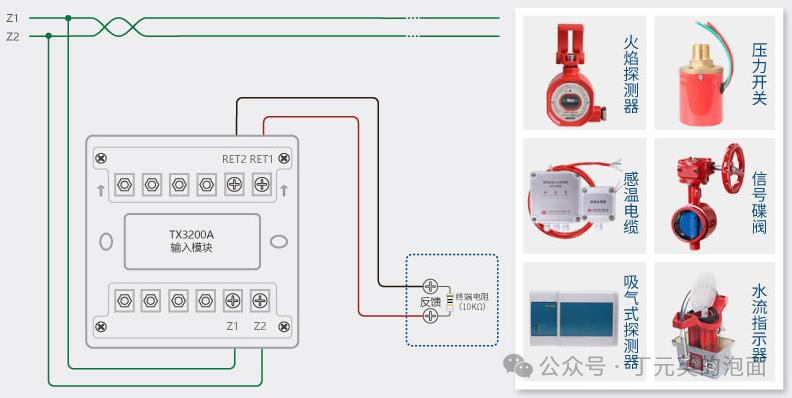

监视模块：也叫输入模块，是外部设备把他的信息传输给控制器，相对于控制器来说这个就是输入，控制器起的是监视作用。

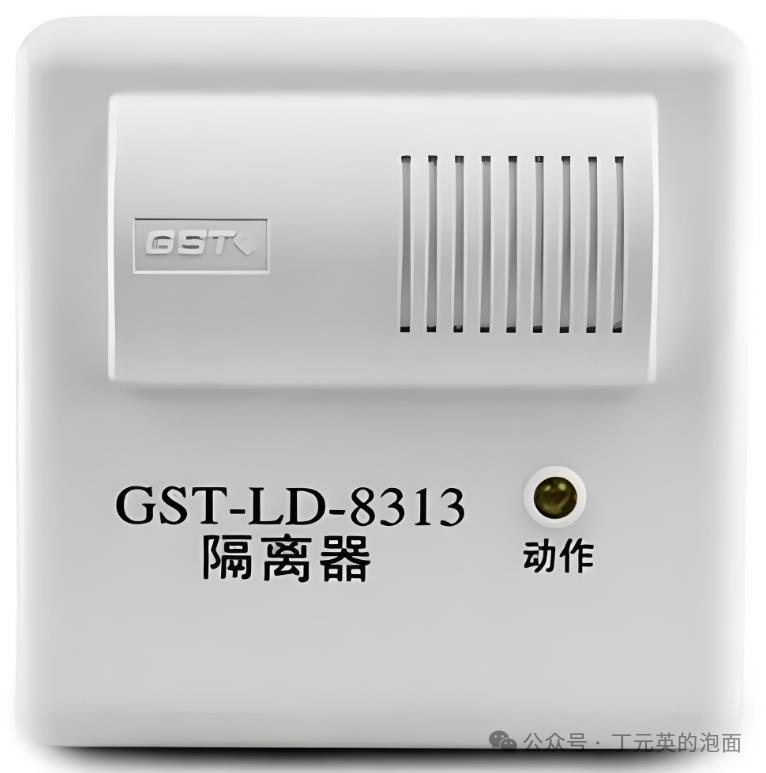

总线短路隔离器，隔离总线上的元器件。隔离出区域或段上的火灾探测器，可燃气体探测器，手动报警按钮，声光报警灯等，避免影响未被隔离的区域系统可靠运行。（隔离模块）
