一、本章定额内容包括：水喷淋管道、消火栓管道、水喷淋（雾）喷头、报警装置、水流指示器、减压孔板、室内外消火栓、水泵接合器、灭火器具的安装及管道支吊架的制作、安装等。

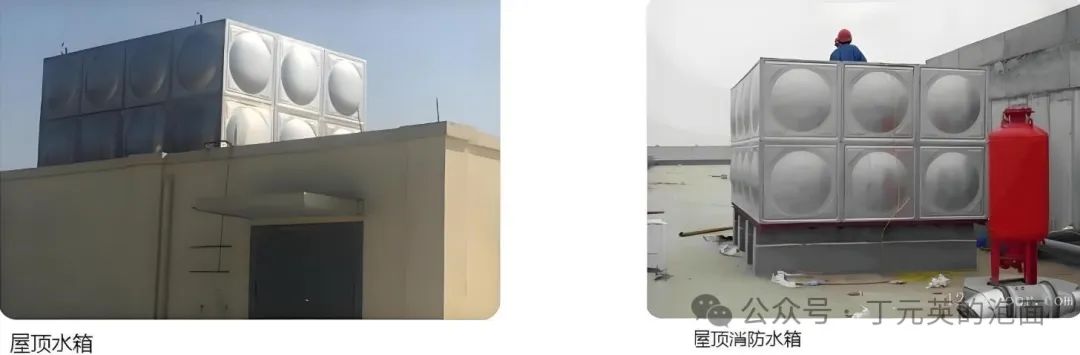

水灭火系统的各种阀门、法兰安装，套管的制作安装等，室外消防水管道安装，水箱制安等均执行第十册《给排水、采暖、燃气工程》相应项目。【册说明第五点第2款】
本册主要学习图集：17ZS07水消防工程。
二、本章定额适用范围：一般工业与民用建筑中设置的水灭火系统的管道、各种组件、消火栓、消防水炮等的安装。

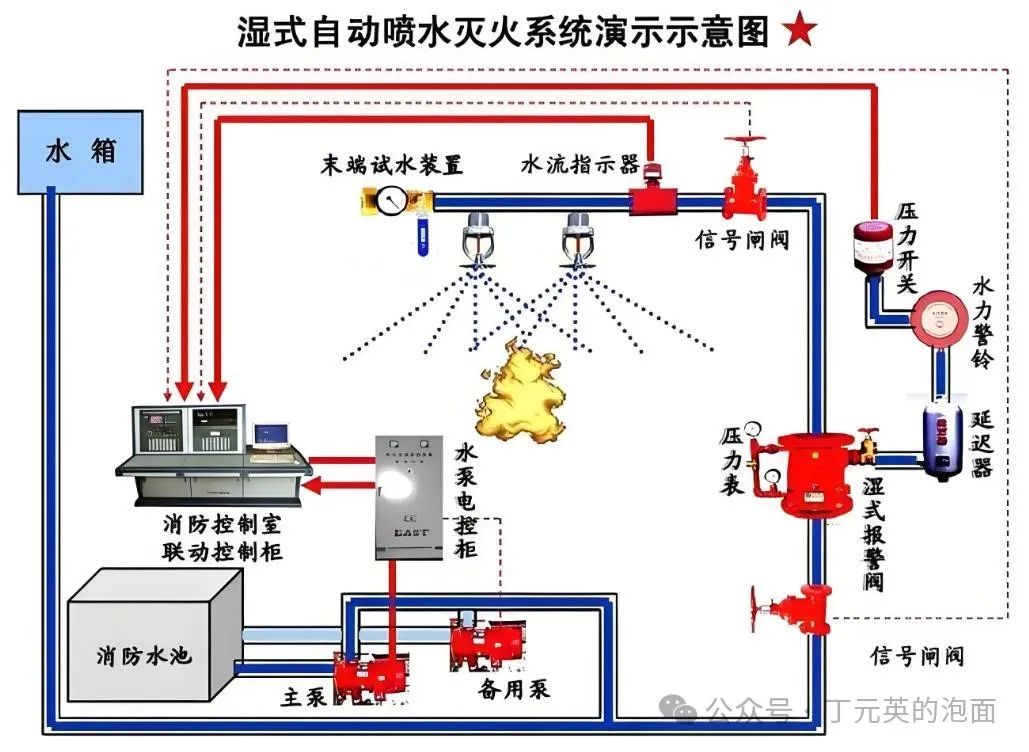

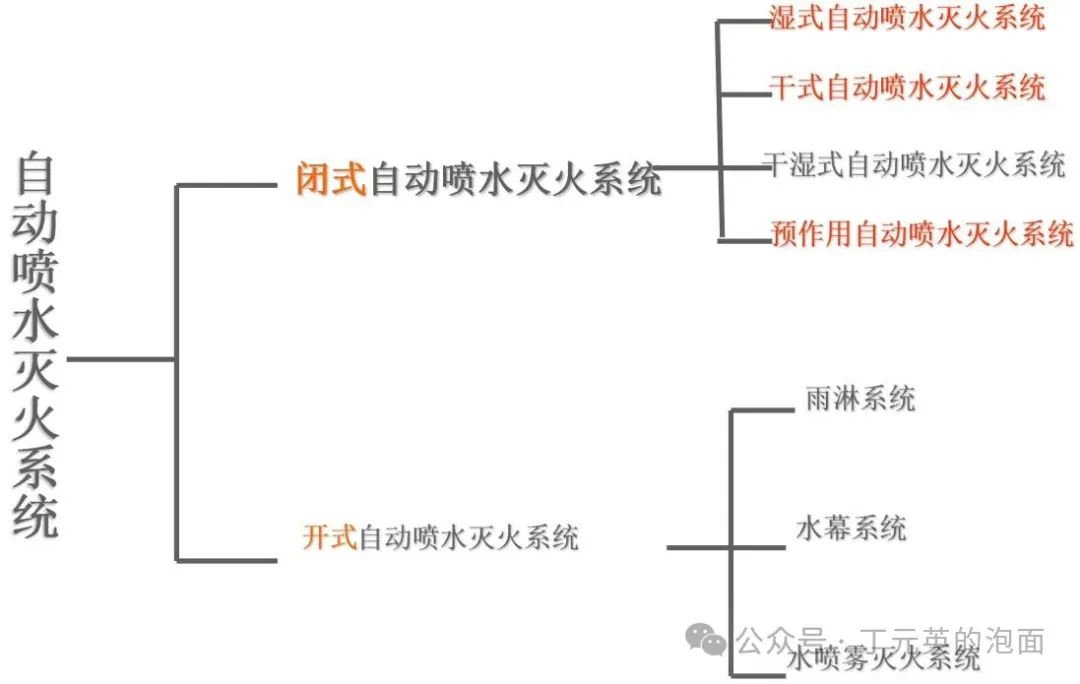

自动喷水灭火系统定义：是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。
三、本章定额不包括的内容：
1.阀门、法兰安装，各种套管的制作安装，泵房间管道安装及其管道系统强度试验、严密性试验。
泵房管道安装、气体灭火系统的不锈钢管和铜管及管件、管道系统强度试验、严密性试验和冲洗等执行第八册《工业管道工程》相应项目。【册说明第五点第3款】

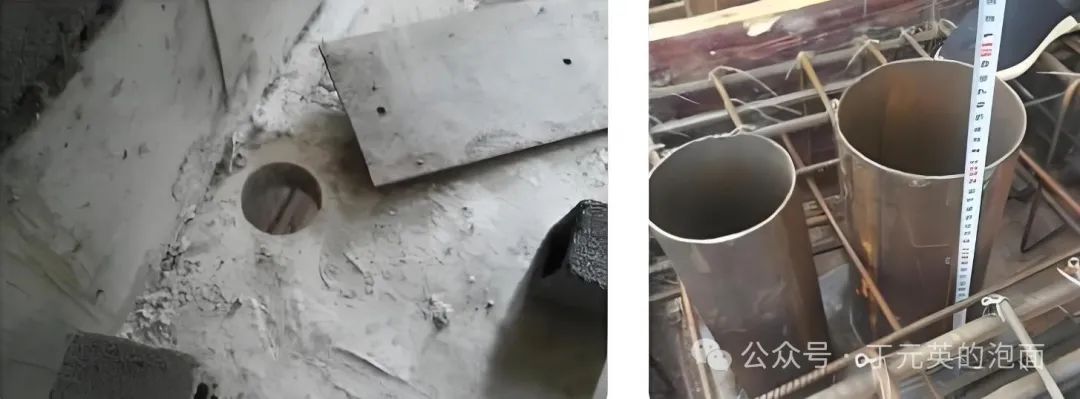

消防水管套管

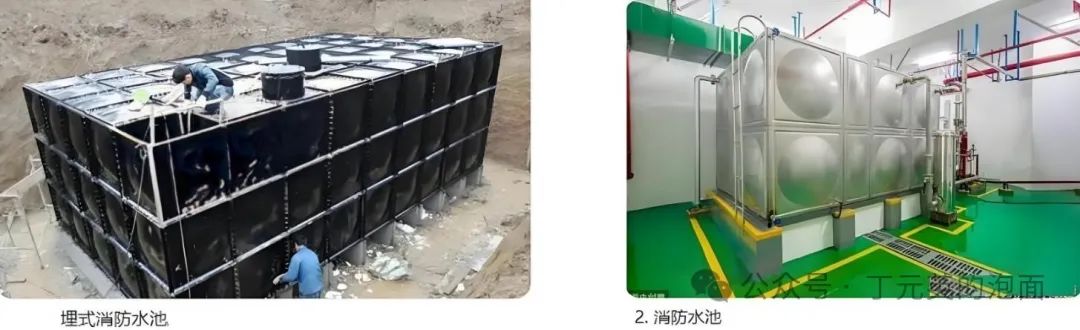

2.室外水消防管道安装及水箱制作安装。第十册
3.各种消防泵、稳压泵安装及设备二次灌浆等。第一册

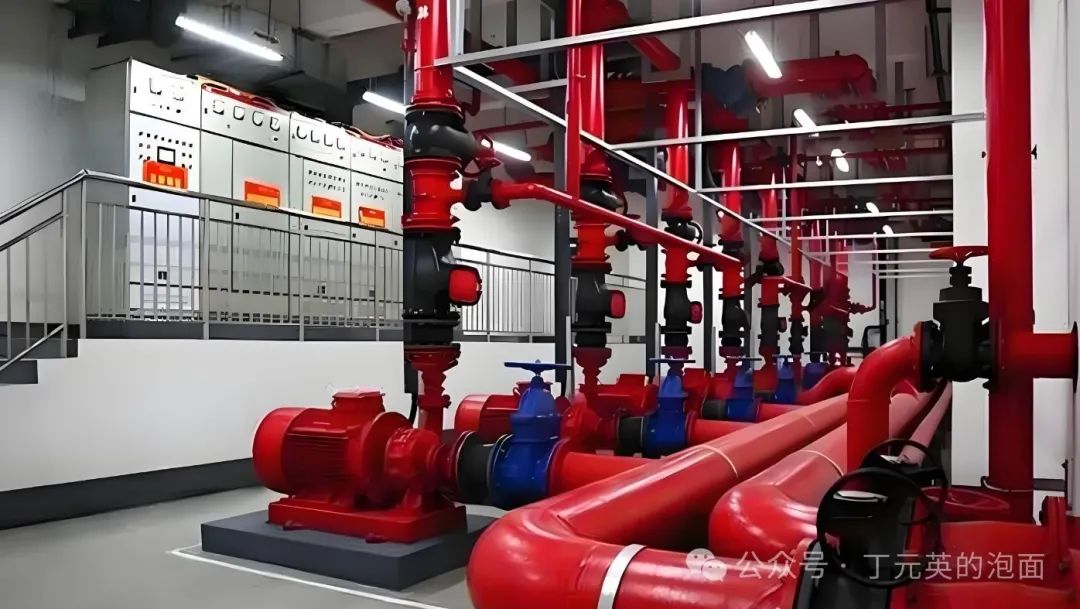

消防水泵：是灭火时从水源取水，经加压输送到火场的设备，人们常将其比喻为消防给水系统的心脏。消防水泵常采用离心泵，其特点：体积小、重量轻、发动快、供水连续、能自动调节流量等优点。
4.各种仪表的安装及带电讯号的阀门、水流指示器、压力开关的接线、校线。第六册
5.各种设备支架的制作安装。不是管道支吊架，按第十册，第八册无设备支架
6.管道、设备、支架、法兰焊口除锈刷油。第十二册
7.系统调试。C.9.5章
四、本章定额有关规定：
1.雨淋、干湿两用及预作用报警装置安装执行湿式报警装置安装定额，其人工费乘以系数1.20，其余不变。
2.带灭火器的成套室内消火栓箱（柜）安装，其定额人工、机具按相应未带灭火器的消火栓箱定额子目乘以系数1.30。
3.管道安装应配合土建预留穿墙体及穿楼板的孔洞。
五、本章定额有关说明：结合工作内容看是否包含管件安装
1.钢管法兰连接定额，管件是按成品、弯头两端是按接短管焊法兰考虑的，定额中包括了直管、管件、法兰等全部安装工序内容，但管件、法兰及螺栓的主材价值应按设计规定数量另行计算。
包括安装，但不包括材料价格。
2.钢管安装（沟槽式卡箍连接），定额子目已包括连接管道之间的卡箍安装，卡箍按实际配置数量计算本身价值。
注意不包括螺纹连接的钢管，沟槽=卡箍，丝扣=螺纹。同样，包括卡箍安装，但不包括卡箍的材料价格。
3.钢管管件安装（沟槽管件连接），定额子目已包括沟槽管件的相应卡箍安装，卡箍按管件形式实际配置数量计算本身价值。

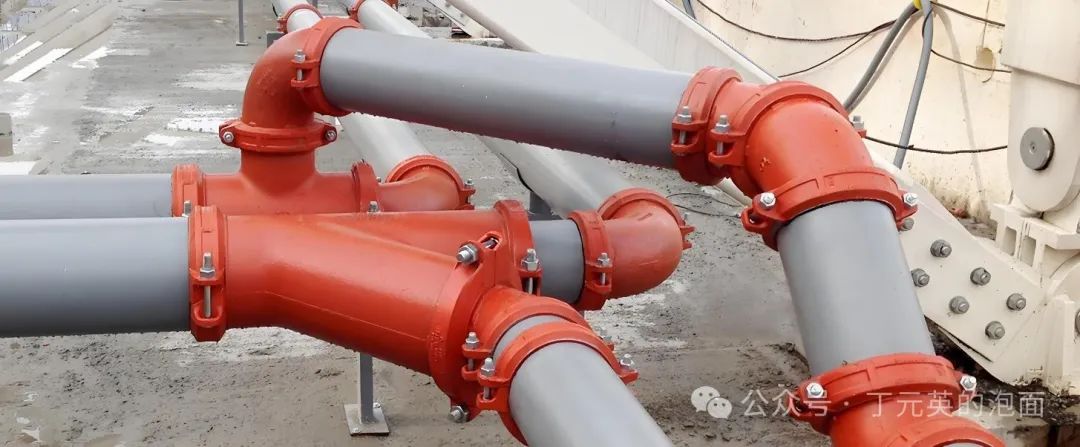

消防栓管卡箍连接
4.消防栓管道采用无缝钢管焊接时，定额中已包括管件安装，管件依据设计图纸数量另计本身价值。
同上。
5.消火栓管道采用钢管（沟槽连接）时，执行水喷淋钢管（沟槽连接）相关项目。
沟槽=卡箍。
6.管道安装定额已考虑水压试验及水冲洗的相应费用。
注意此条。
7.喷头、报警装置及水流指示器安装定额均按管网系统试压、冲洗合格后安装考虑的，定额中已包括丝堵、临时短管的安装、拆除及其摊销。
8.温感式水幕装置安装定额中已包括给水三通至喷头、阀门间的管道、管件、阀门、喷头等全部安装内容。但管道的主材数量按设计管道中心长度另加损耗计算；喷头数量按设计数量另加损耗计算。
注意此条，温感式水幕装置。
9.消防水泵接合器设计要求用短管时，其本身价值可另行计算，其余不变。

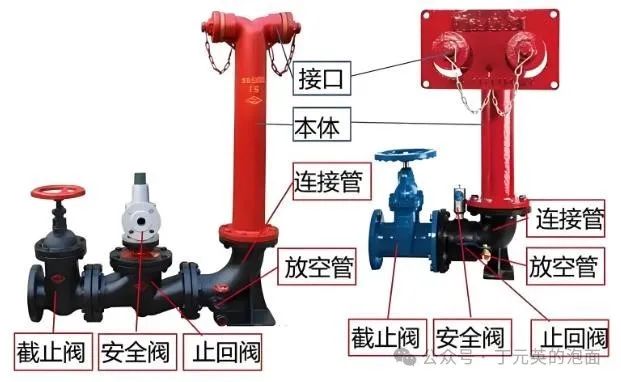

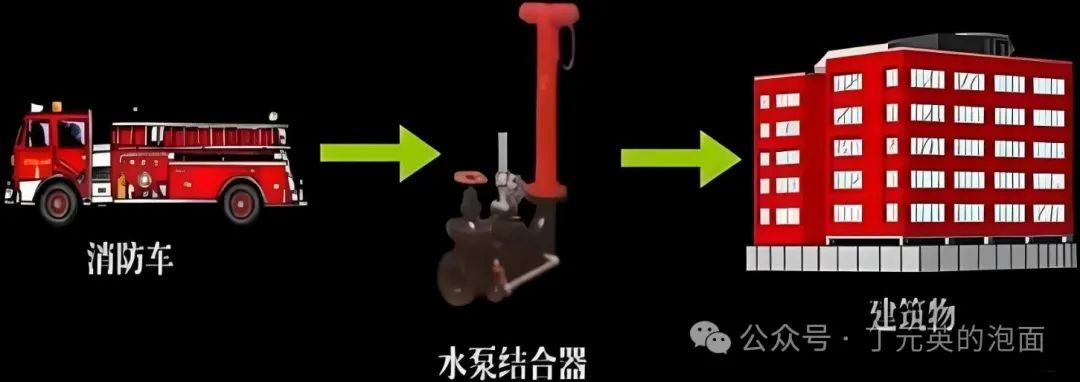

水泵接合器是连接消防车向室内消防给水系统加压供水的装置，是由消防给水管网水平干管引出另一端设于消防车易于接近的地方。
发生火灾时，室内消防水泵因停电、检修或出现其他故障而停止运转期间，利用消防车从室外消防水源抽水，通过水泵接合器向消防给水管网提供或补充消防用水。
10.大空间智能型主动喷水灭火装置安装，接头零件价值可按实计算。

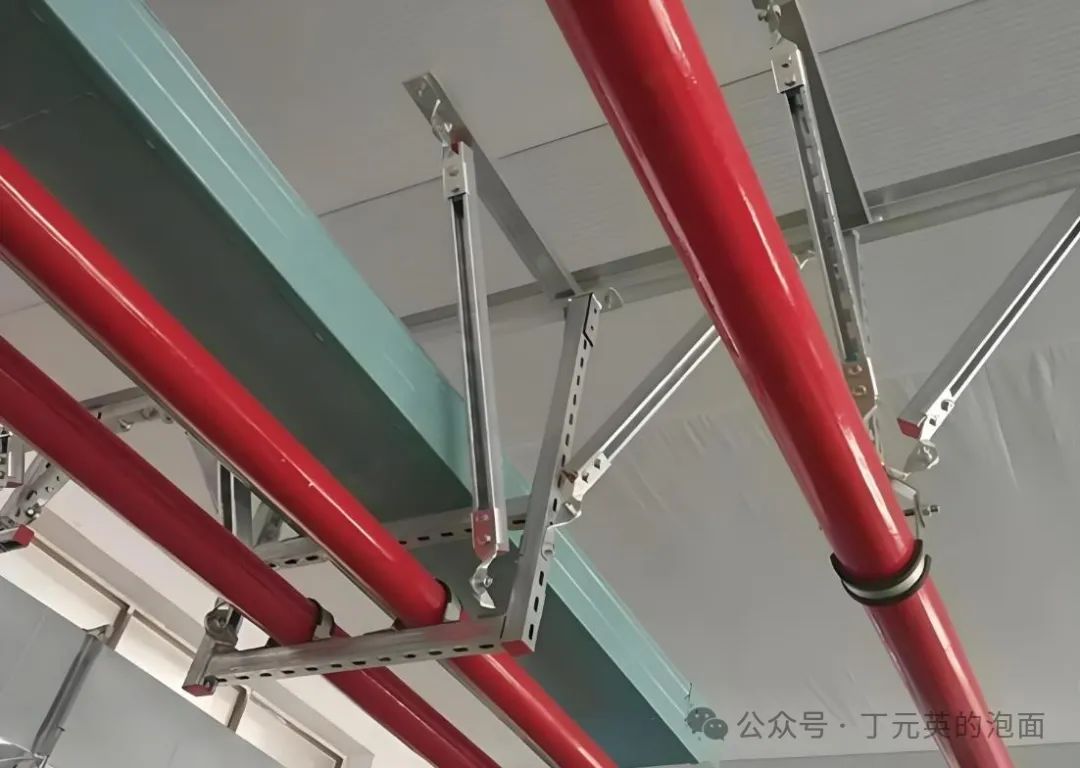

11.管道支吊架制作安装定额适用于支架、吊架及防晃支架的形式。成品管卡安装按其重量套用管道支吊架安装，并另计算成品管卡的价值。
工程量计算规则
一、管道安装按设计图示管道中心线长度以“m”计算，不扣除阀门、管件及各种组件所占长度。

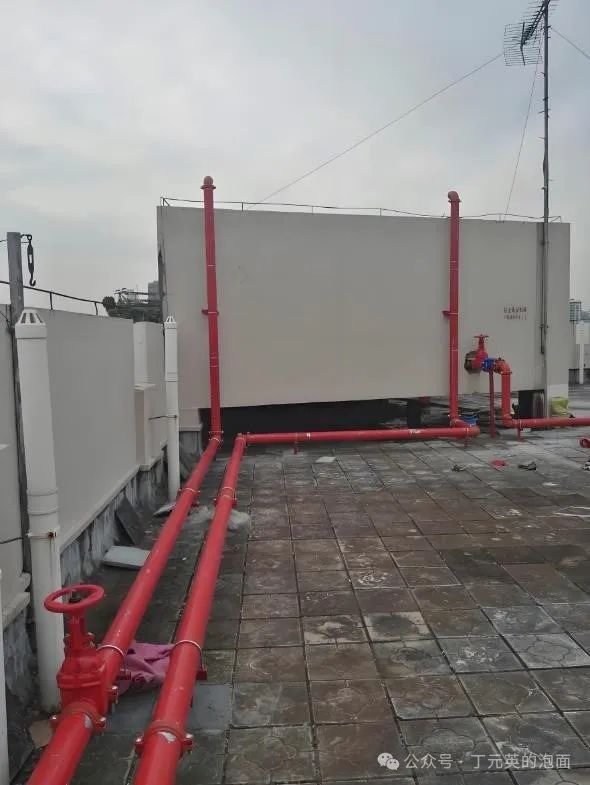

出屋面消防水管

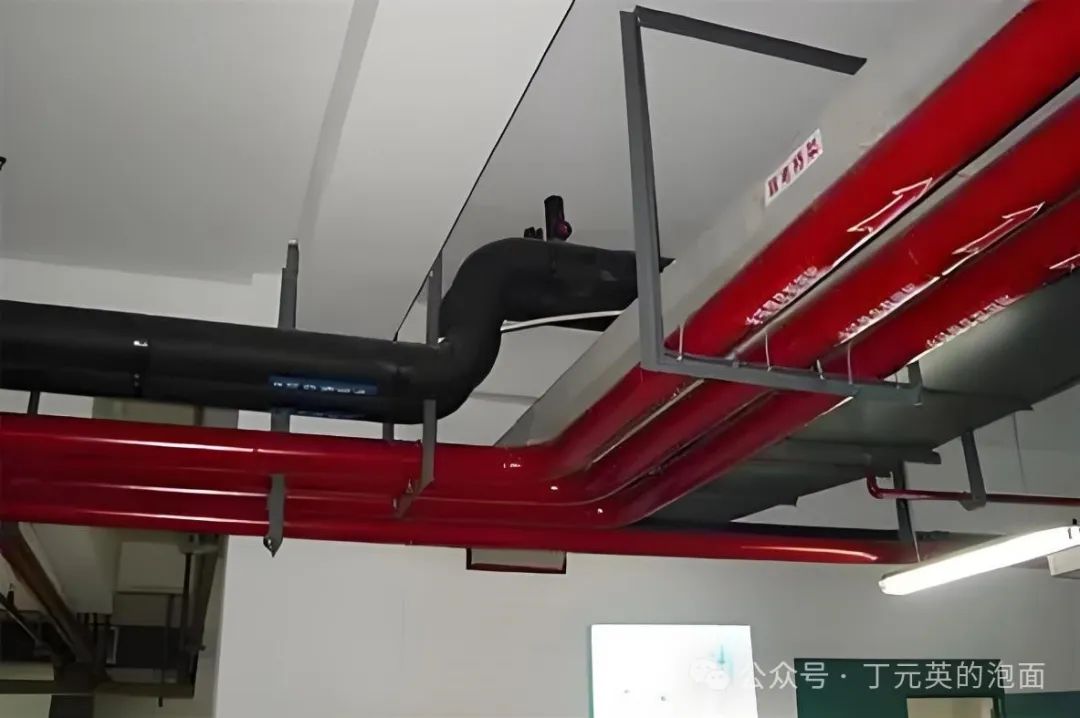

消防喷淋管

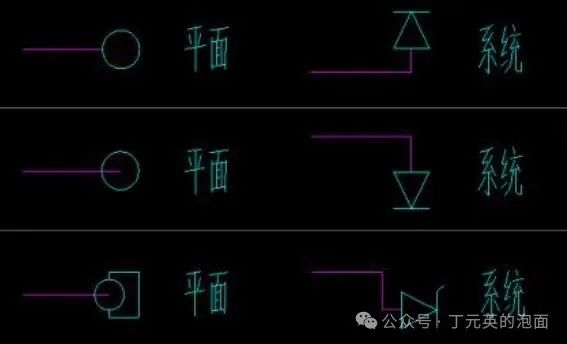

二、水喷淋（雾）喷头安装应区别有（无）吊顶，按设计图示数量以“个”计算。

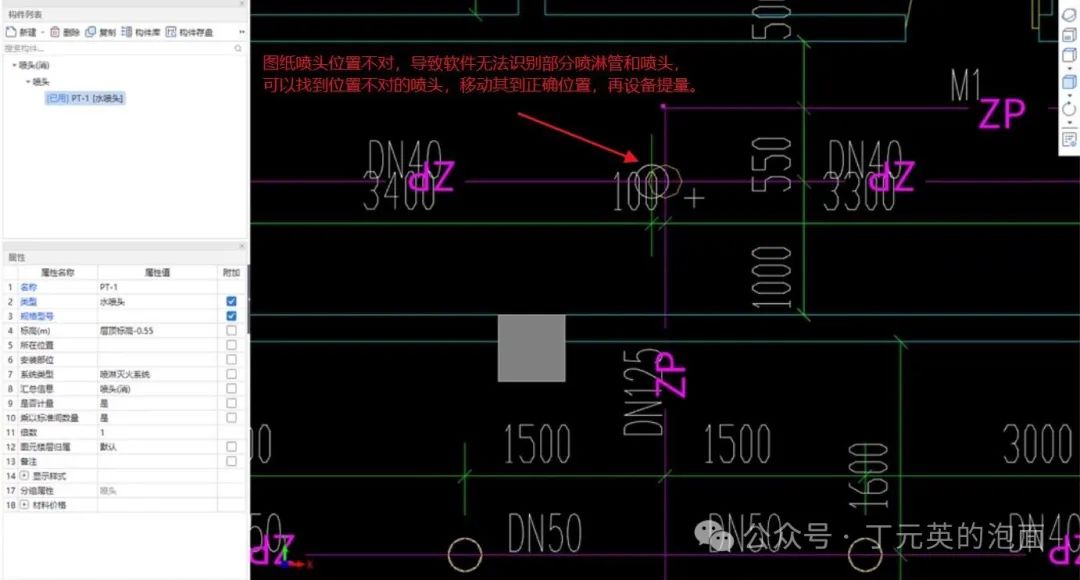

先要识别喷头且要输入正确标高，才能移动喷头位置。最后不是设备提量，是喷淋提量。
三、报警装置安装，区分不同连接方式和规格按设计图示成套产品数量以“组”计算。产品包括的内容详见表9.1.3。
四、温感式水幕装置安装，区分不同型号和规格按设计图示数量以“组”计算。
五、水流指示器安装，区分不同连接方式和规格按设计图示数量以“个”计算。
水流指示器：用于自动喷水灭火系统中将水流信号转换成电信号的一种报警装置。作用：是装设在一个受保护区域喷淋管道上，监视水流动作的，如果发生火灾，喷淋头受高温而爆裂，这时管道水会流向爆裂的喷淋头，流动的水力就会推动水流指示器动作(也是一个橡胶叶片置入在管道中)，水流指示器是起水流监视作用，不联动其他设备。
六、减压孔板安装，区分不同规格按设计图示数量以“个”计算。

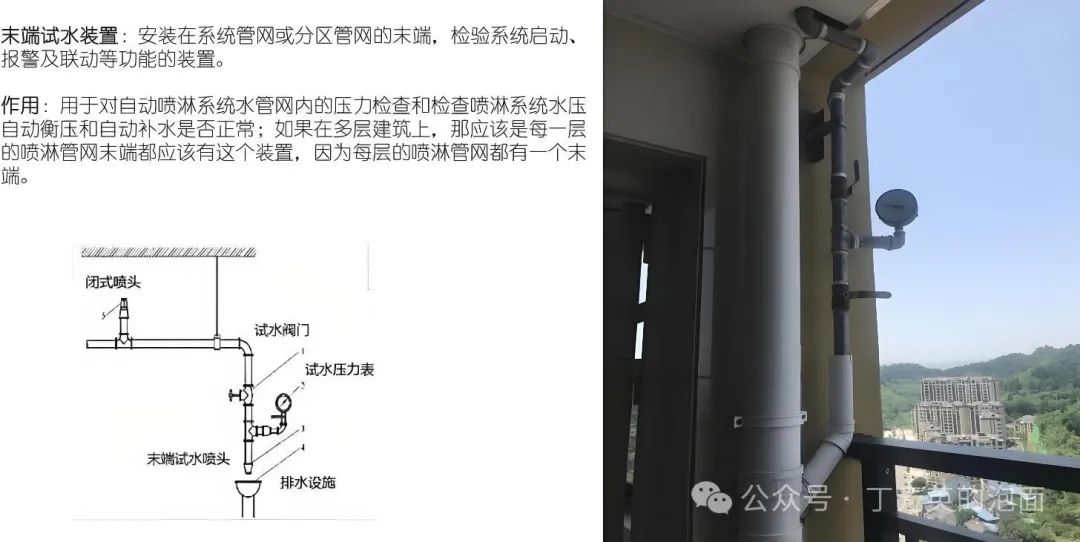

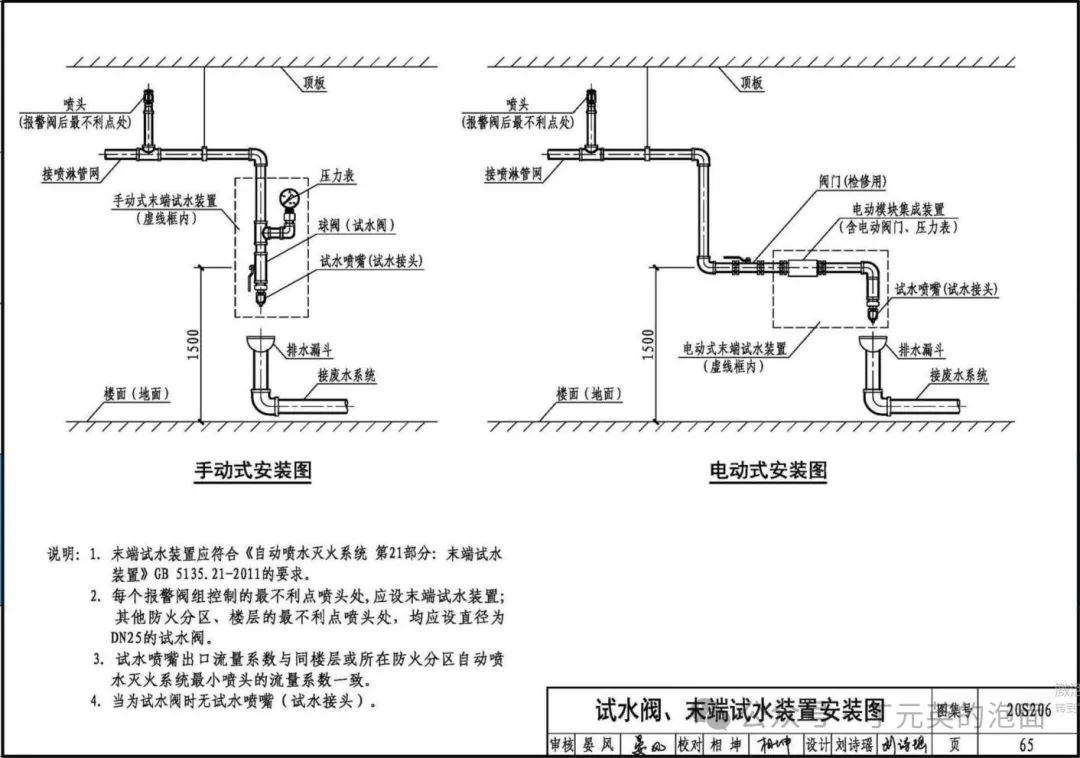

七、末端试水装置安装，区分不同规格按设计图示数量以“组”计算。
八、集热板制作安装按设计图示数量以“个”计算。

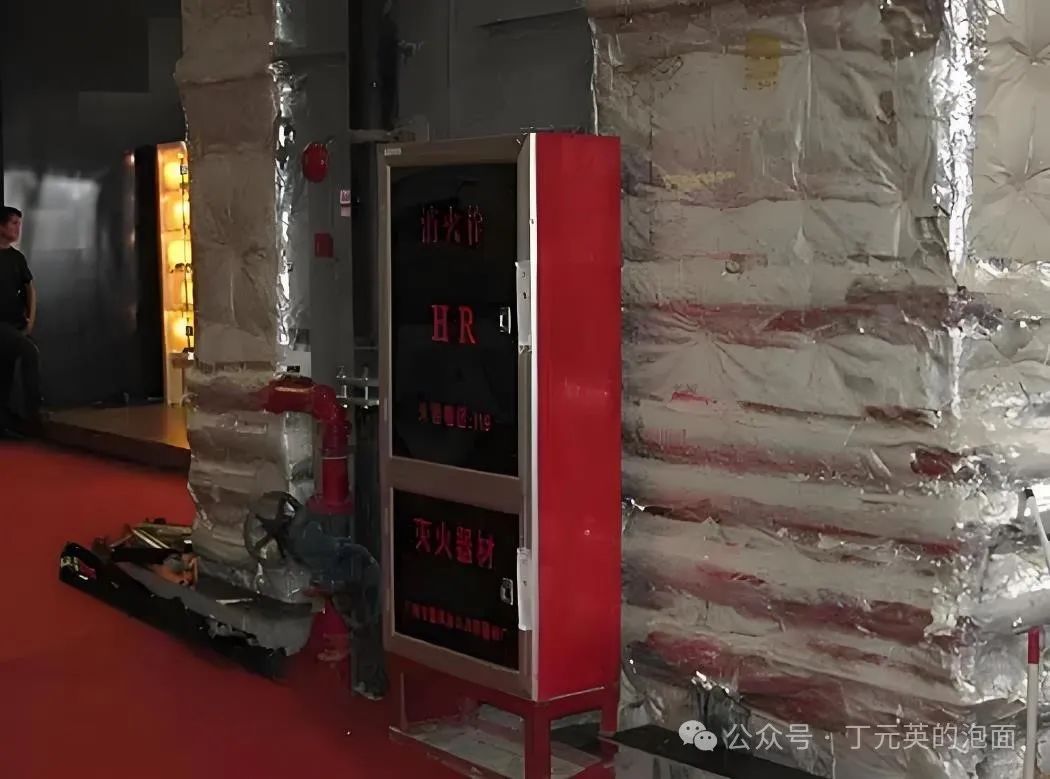

九、室内消火栓安装，区分不同形式，分别按单栓和双栓按设计图示数量以“套”计算。成套产品包括的内容详见表9.1.3。
接单口消火栓，连接支管径同消火栓管径，如消火栓为DN65，则支管径也为DN65,；若接双口消火栓，连接支管径要＞消火栓管径，如2个消火栓均为DN65，则支管径应＞DN65。
十、试验用消火栓安装，按设计图示数量以“个”计算。

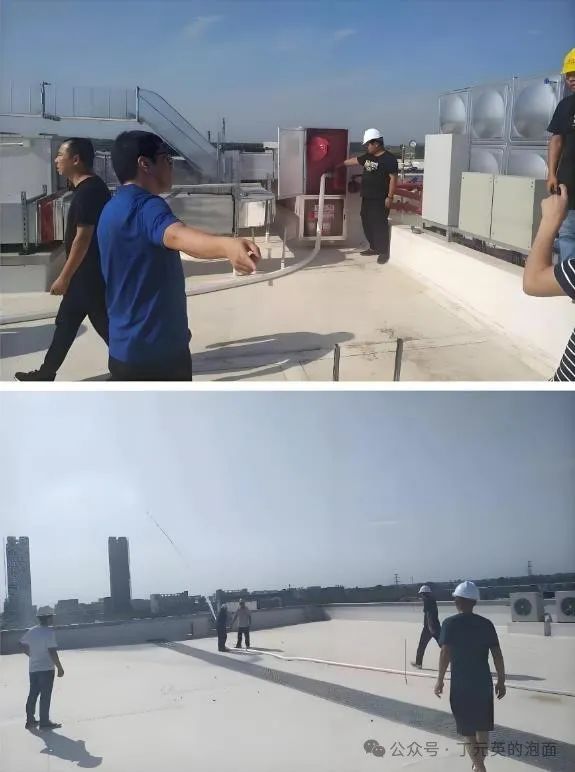

屋面试验消火栓
十一、室外消火栓安装，区分不同形式、规格、工作压力和覆土深度按设计图示数量以“套”计算。
表9.1.3成套产品包括的内容
因为是成套产品，所以包括在其中的内容不另计安装费用，但在主材成套单价中综合考虑相应的材料价格。

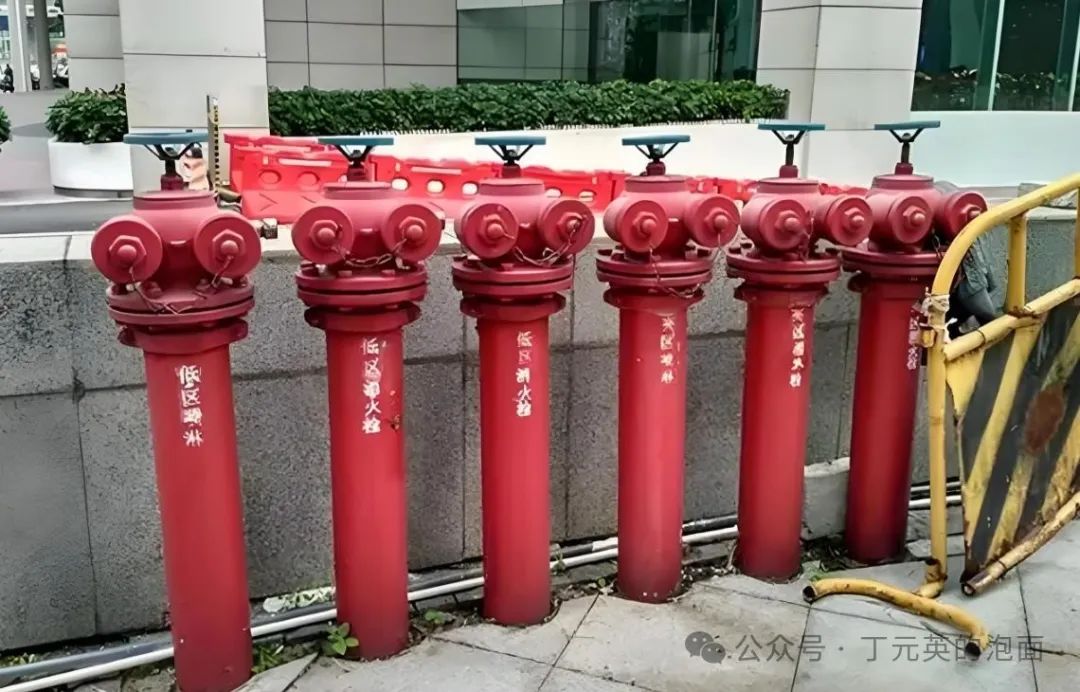

室外消火栓
十二、消防水泵接合器安装，区分不同安装方式和规格按设计图示数量以“套”计算。成套产品包括的内容详见表9.1.3。
第九册《消防工程》，C9.1水灭火系统安装工程量计算规则第十二条“消防水泵接合器安装，区分不同安装方式和规格按设计图示数量以‘套’计算。成套产品包括的内容详见表9.1.3。” 表9.1.3成套产品包括的内容是否相应的安装费用已含在成套产品对应的定额内，主材费另计？（18定额）答：消防水泵接合器安装定额已含成套产品所包括内容相应的安装费用，但不包括相应的材料价格。【粤释22-4】
十三、灭火器具安装，区分不同安装方式和规格按设计图示数量以“个”计算。
十四、电控式消防水炮安装，区分不同规格按设计图示数量以“台”计算。
十五、模拟末端试水装置安装，按设计图示数量以“套”计算。

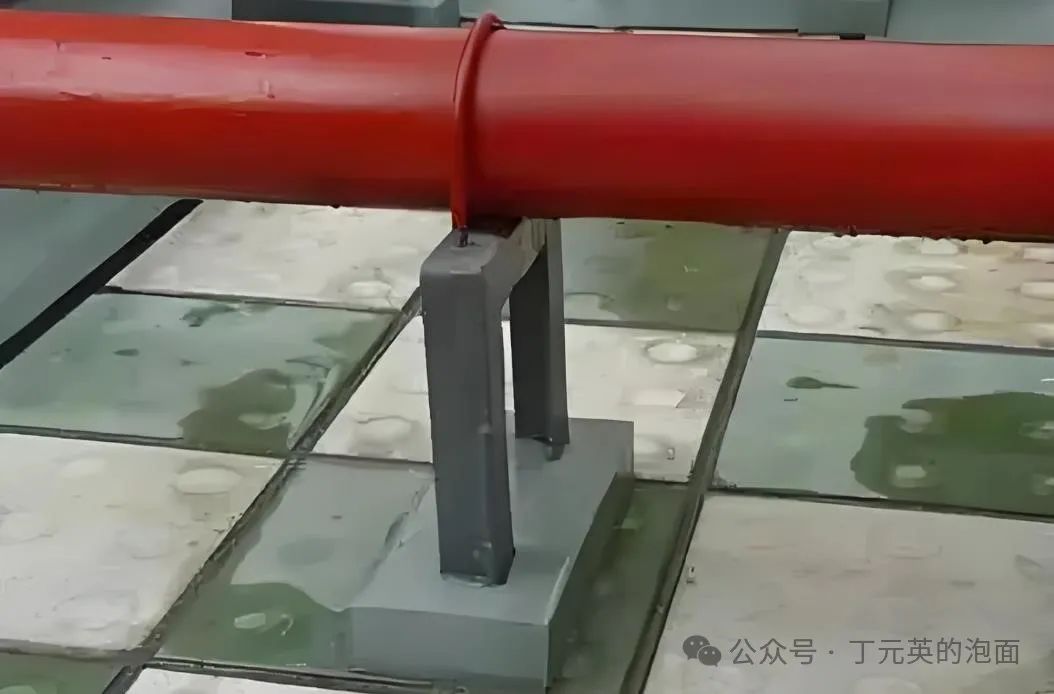

十六、管道支吊架制作安装，按设计图示尺寸以“kg”计算。
安装部位、材质、规格、连接方式

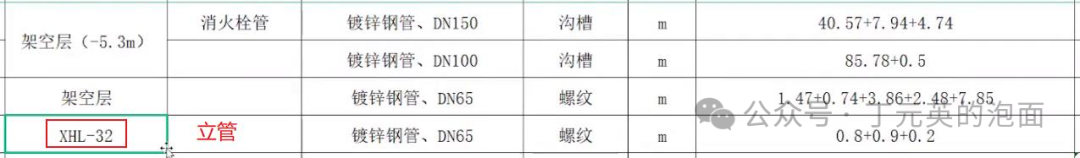

平管（测量）、立管（标高）：先找主干管，再找分支管；平管装置、立管装置
管件、附件；设备安装高度、管线预留长度
阀门前后的变径，出屋面0.5m的消防水管

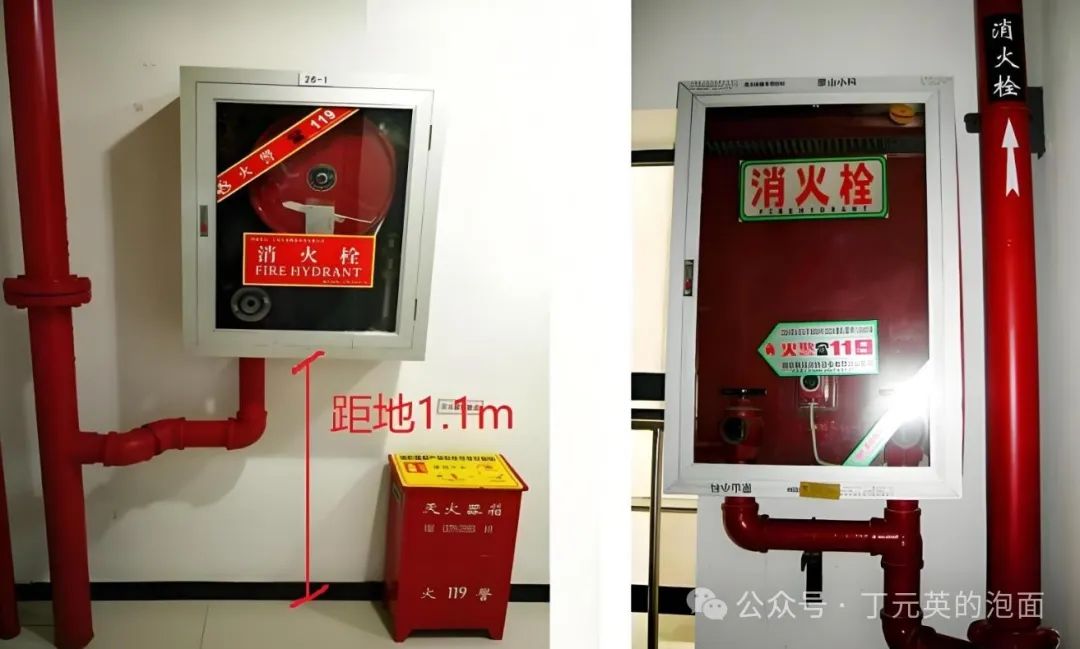

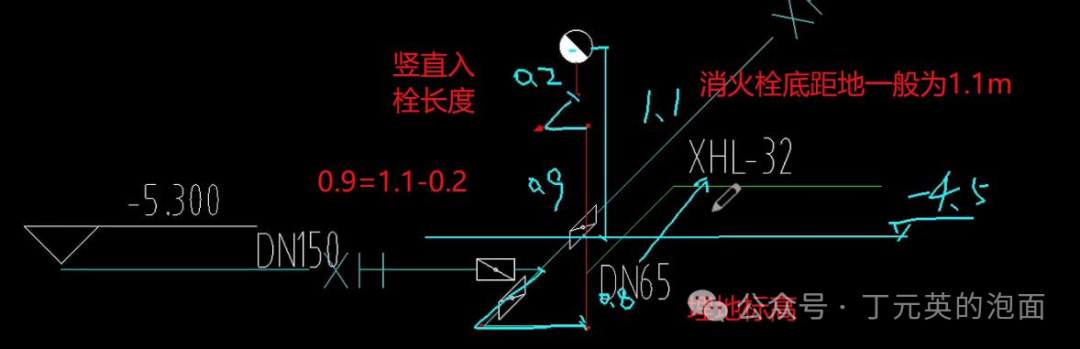

消火栓的安装高度，看上图0.2+0.9。建模时先识别消火栓，0.2m的立管才能自动识别。
查看整体系统是否合理，分析并局部修改。
消防喷淋管用软件算比较快

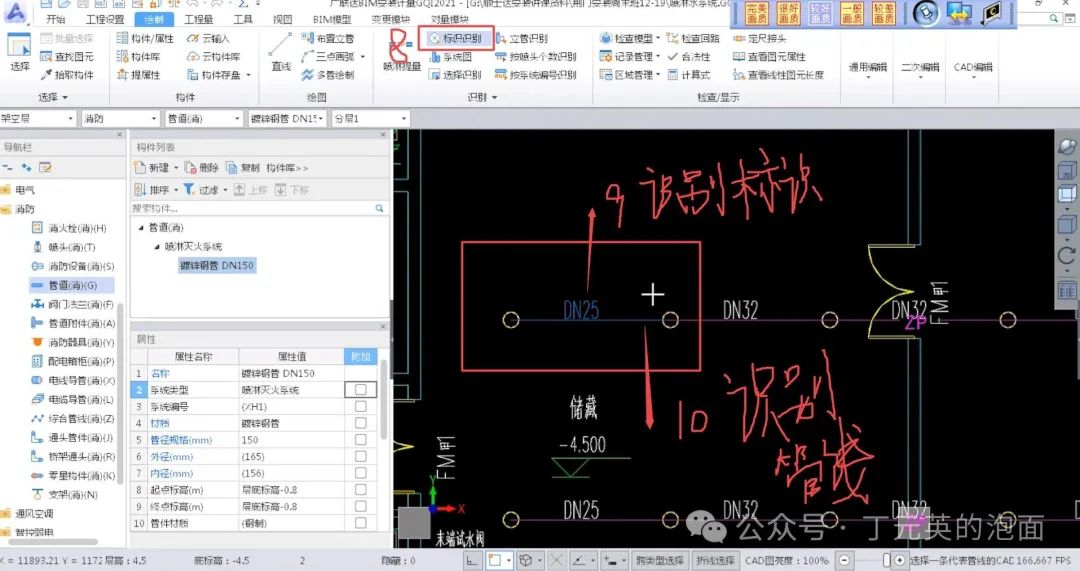

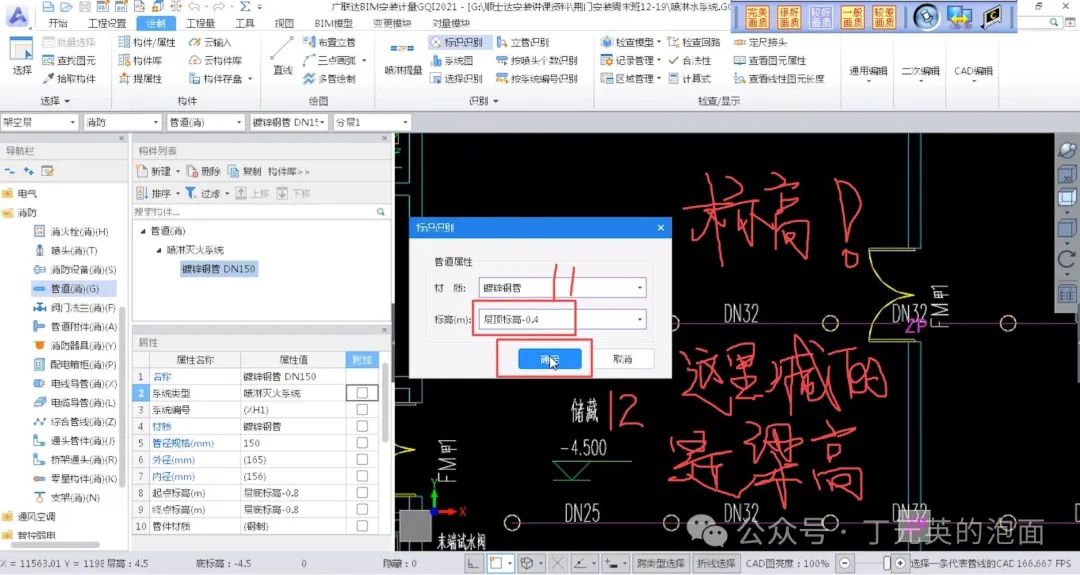

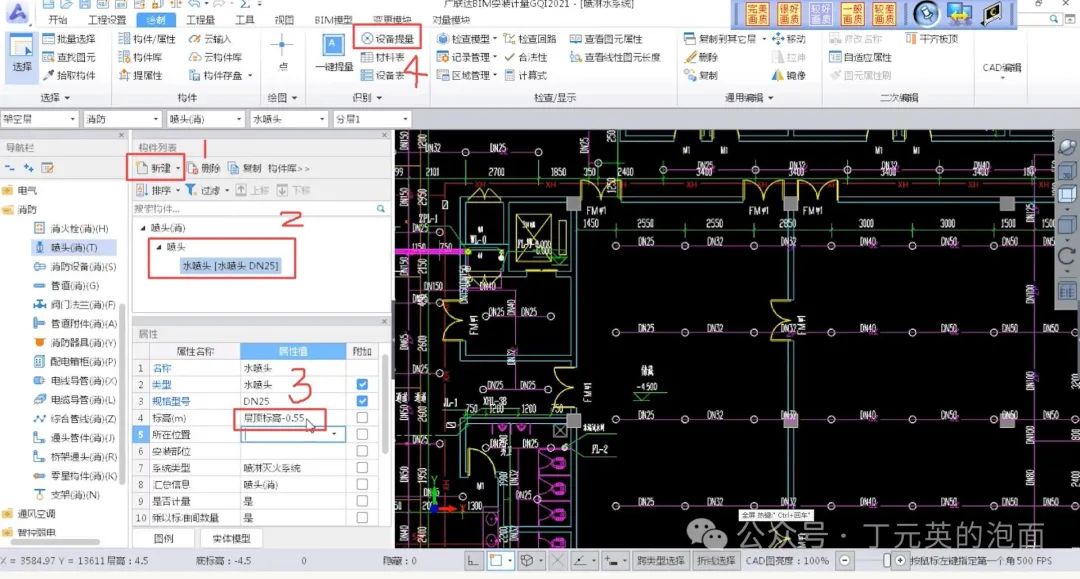

先绘制主干管（平管+立管，以及管上的设备），然后喷头设备提量（先提量再标识识别支管，才能自动生成连接喷头的立管长度。消火栓同理。原理：先识别设备会自动生成立管），标识识别支管。但不能完全识别，局部还要检查和手动修改。注意标高的设置。
