一、湿式报警阀组

1、组成

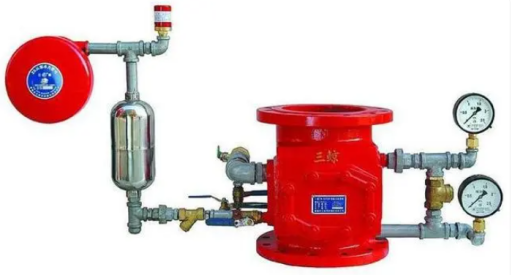

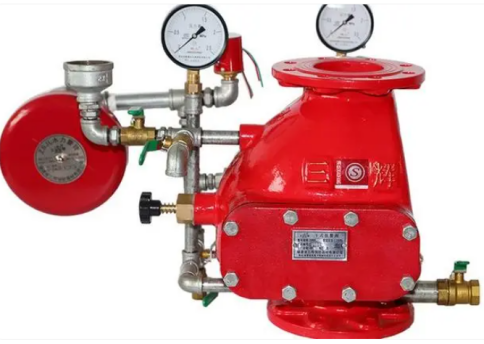

湿式系统专用阀门,只允许水流进入系统的单向阀。由湿式报警阀延迟器水力警铃压力开关控制阀等组成。

2、结构隔板座圈型和导阀型。

3、工作原理

伺应状态:阀瓣上下压强大概致,阀瓣关闭状态。

工作状态:闭式喷头喷水,系统侧失压阀瓣开启,水力警铃和压力开关动作。

4、延迟器准工作状态下,防止因压力波动产生误报警

5、水力警铃靠水力驱动的机械警铃。



二、干式报警阀

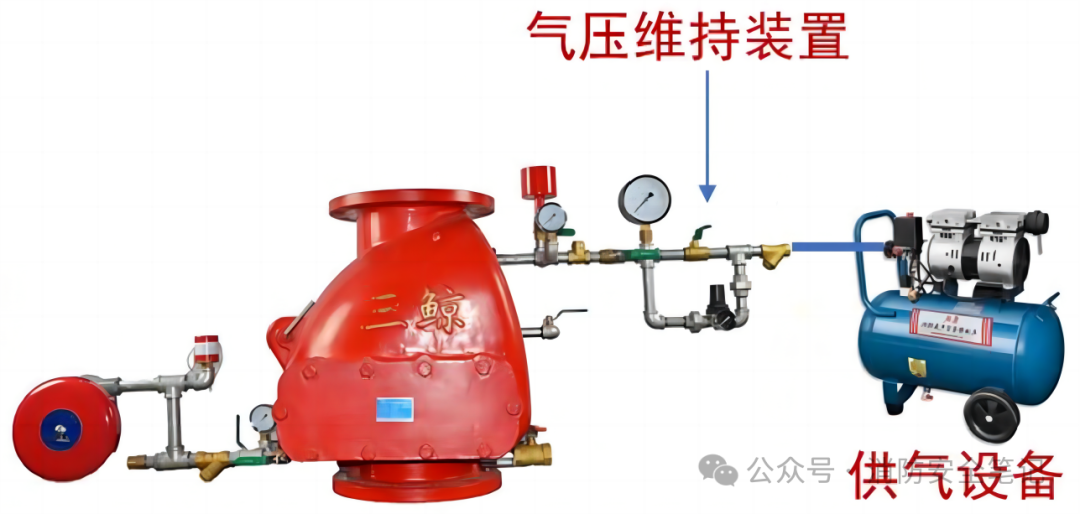

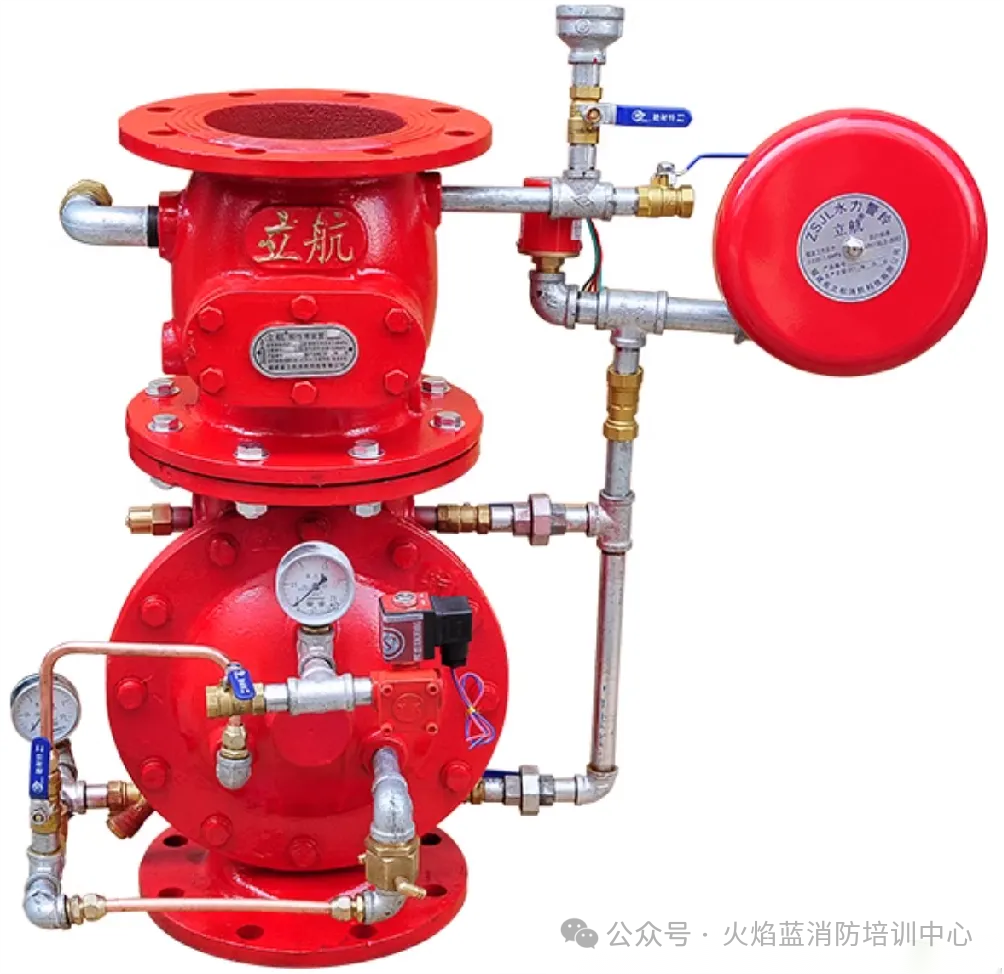

1、组成干式报警阀(比例阀)、水力警铃压力开关气压维持装置充气装置、控制阀。

2、工作原理

伺应状态:配水管道中气压和供水管路中水压力致相等。

工作状态:闭式喷头喷水,系统侧失压阀瓣开启,水力警铃和压力开关动作。

3、水力警铃靠水力驱动的机械警铃。

三、雨淋报警阀组

1、组成雨淋报警阀是通过电动液动气动机械等方式开启,使水能自动流入喷水灭火系统并同时进行报警的一种单向阀。

2、结构隔膜式、推杆式、活塞式、蝶阀式。

3、应用场所雨淋系统、水幕系统、水雾系统、泡沫系统等各类开式系统。

4、工作原理

伺应状态:压力腔供水腔压力基本一致。

工作状态:压力腔放水压力腔失压(阀瓣开启)。

四、预作用报警阀组

1、组成通过电动气动机械等方式控制报警阀组开启,使水能自动流入喷水灭火系统,同时进行预警的一种单向阀。

预作用报警阀组控制盘气压维持装置空气供给装置(不一定有)等组成。

2、结构预作用装置(雨淋阀+湿式阀上下串接,或雨淋阀+止回阀)。

3、工作原理类似雨淋阀组,由火灾探测报警系统开启。



一、自动喷水灭火系统设计规范

GB 50084-2017 术语



湿式系统:准工作状态时配水管道内充满用于启动系统的有压水的闭式系统。



干式系统:准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。



二、适用范围



湿式系统:环境温度不低于4℃且不高于70℃的场所。

干式系统:环境温度低于4℃或高于70℃的场所。



三、报警阀组及外观

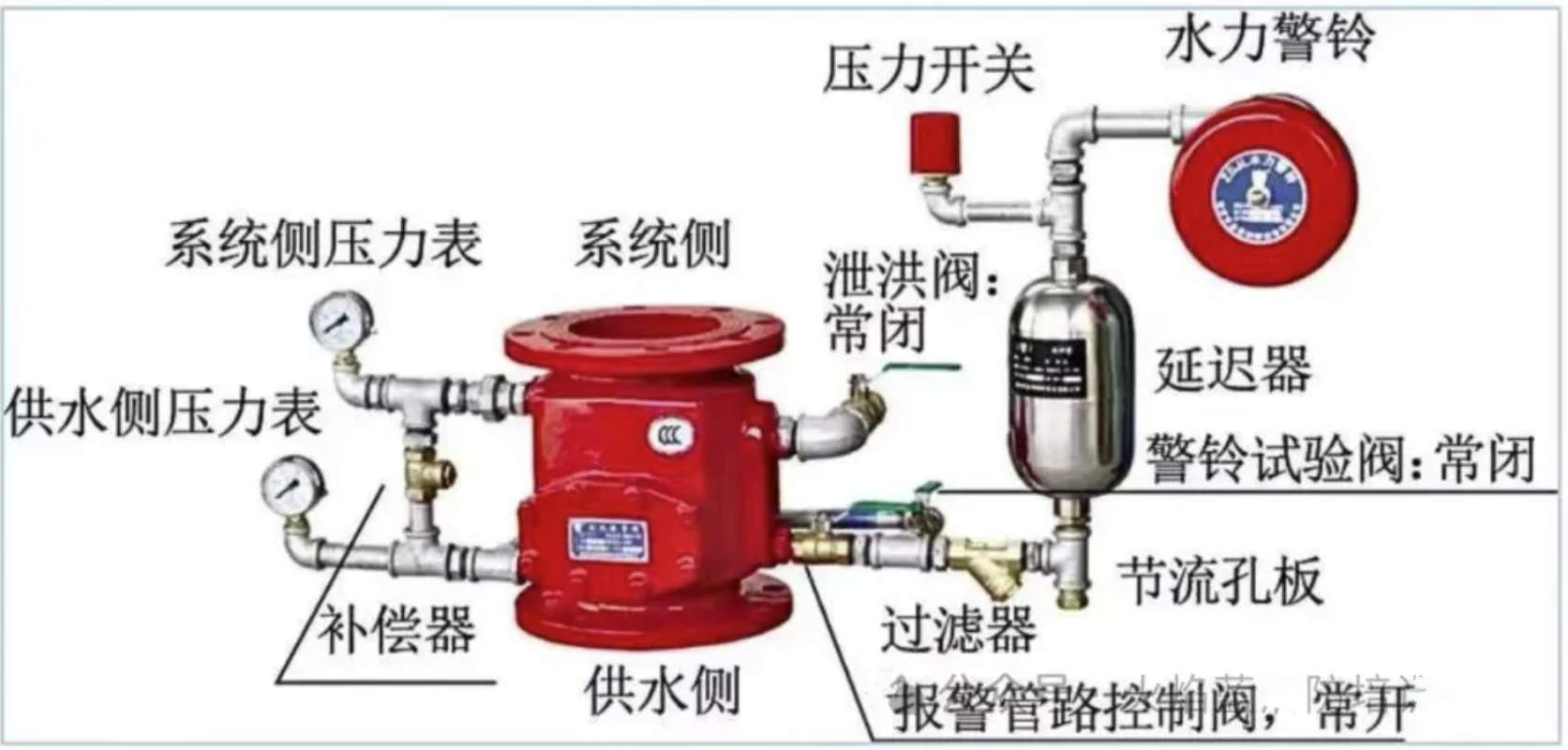

湿式系统:采用湿式报警阀(依赖于压力水来启动的。当水流经过时,发出警报),一般带有延迟器。

干式系统:采用干式报警阀(不直接接触压力水),组件有复位机构、水封漏斗、气压维持装置和充气装置等最为明显。



四、适用喷头



湿式系统:通用型、直立型、下垂型、边墙型。

干式系统:直立型、干式下垂型。



五、启动方式

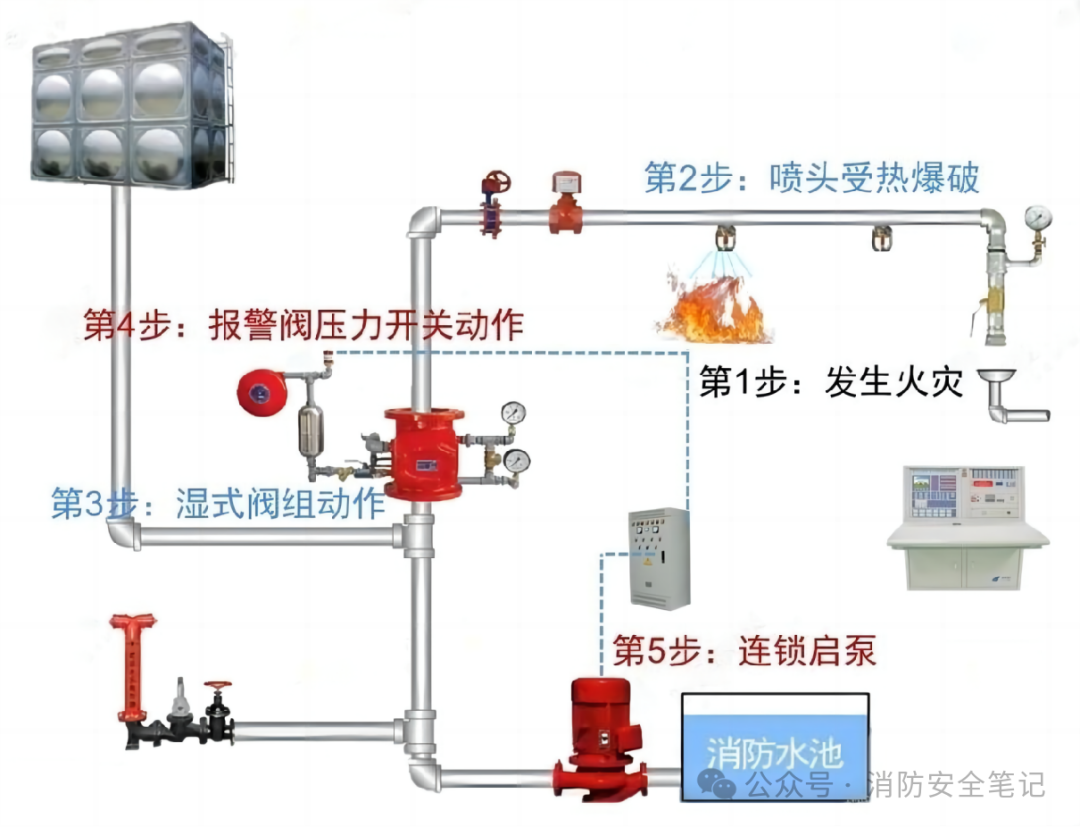

湿式系统:发生火灾时,通过喷头的动作和报警阀的开启来启动,喷头开启后立即出水灭火。

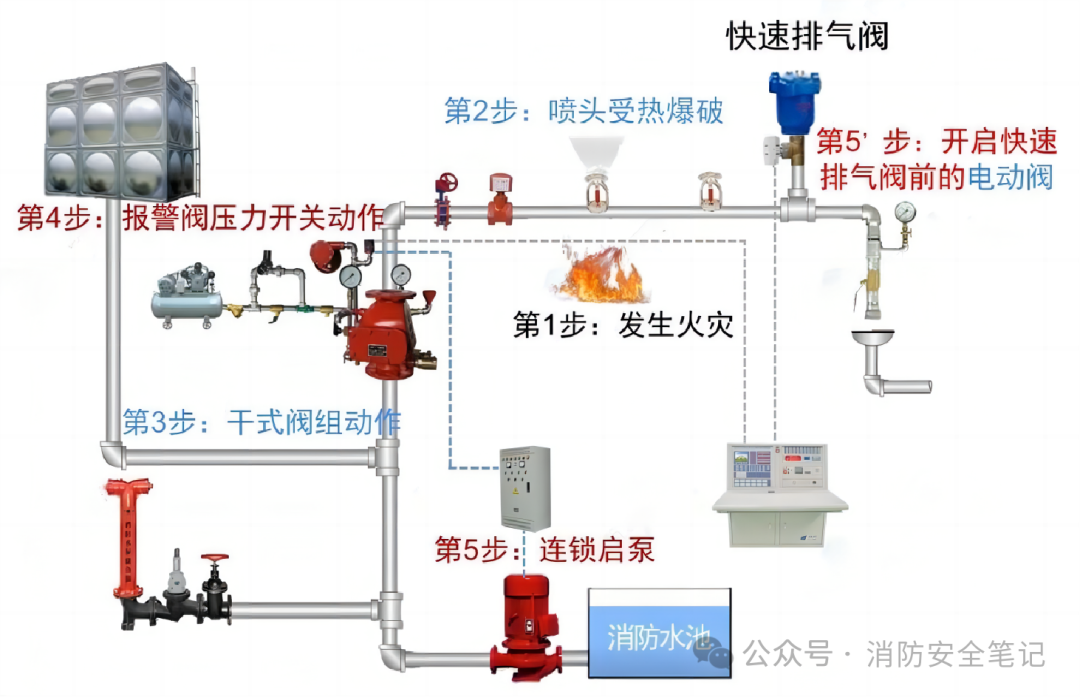

干式系统:发生火灾时,设有加速器的系统动作来加快排出管网中的气体,使干式阀尽快动作;或喷头开启,管道开始排气充水,之后喷头开始喷水,效率低于湿式系统。



六、末端试水装置作用不同



干式自动喷水灭火系统可以测试报警阀动作后,管道充满水的时间和准工作状态下系统侧管道内气压压力;

湿式自动喷水灭火系统不需要。



七、一个报警阀组控制的洒水喷头数应符合下列规格



湿式系统:不宜超过800只。

干式系统:不宜超过500只。
