排烟口、排烟阀、排烟防火阀、防火阀的辨别

课程咨询微信：yjf8588

排烟口、排烟阀、排烟防火阀、防火阀这几个概念是在大家学习过程中经常碰到的概念，也易让人混淆，今天我们来简单捋一捋。

（1）排烟阀

根据《建筑通风和排烟系统用防火阀门》GB15930-2024第3.3对排烟阀的定义为：安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈关闭状态并满足漏风量要求，火灾或需要排烟时手动和电动打开，起排烟作用的排烟设备。注：排烟阀一般由阀体、叶片、启闭装置等部件组成。加装装饰性材料或配件的排烟阀通常称排烟口。

另《建筑防烟排烟系统技术标准》 GB51251-2017第2.1.16对排烟口定义：机械排烟系统中烟气的入口。

从上面的定义我们可以看出，排烟阀绝大多数平时是呈关闭状态的（注意了，理论上排烟阀是呈关闭状态的，现实中是有常开的排烟阀的，也是符合要求的。），排烟阀与后面我们要讲的防火阀对比，防火阀之所以名字有“防火”，就是因为它需要“防止”关键时刻烟火从管道中蔓延，它上面有“温控装置”，达到设计的温度防火阀就关闭，一夫当关挡住火势，而排烟阀是没有温控装置的，但是排烟阀需要联动开启排烟风机，所以它有电动开启方式。

（2）排烟口

上面讲了排烟阀，那什么又是排烟口呢？上面对“排烟阀”的定义，大家注意到了规范术语解释有一句注意文字吗？注：排烟阀一般由阀体、叶片、启闭装置等部件组成。加装装饰性材料或配件的排烟阀通常称排烟口。也就是说，排烟阀穿了件“衣服”就称为“排烟口”了，因为美观等原因，不会光凸凸一个排烟阀，通常会配套装饰口或进行装饰处理，形成成套的闭式排烟口。带有装饰口或进行过装饰处理的排烟阀，称为排烟口。

由于规范对排烟阀（排烟口）的定义以及《建筑防烟排烟系统技术标准》 GB51251-2017 第5.2.2 要求排烟风机、补风机的控制方式应符合下列规定第4项：系统中任一排烟阀或排烟口开启时，排烟风机、补风机自动启动。

第5.2.4 当火灾确认后，担负两个及以上防烟分区的排烟系统，应仅打开着火防烟分区的排烟阀或排烟口，其他防烟分区的排烟阀或排烟口应呈关闭状态。有人会觉得排烟阀或排烟口应呈关闭状态，如果排烟口常开，那么风机应启动且违背了烟规第5.2.2和5.2.4排烟阀开启联动启动风机以及非动作分区排烟口应保持关闭等规定。这个理解是有偏差的，排烟口是存在常开式排烟口和常闭式排烟口两种的。

我们来看看编制组专家宣讲答疑及各地答疑。

《济南5月防排烟培训答疑精编》

44. 地下储藏室的排烟排风系统共用风机、风管和风口的情况，采用常开风口。是不是可以不考虑规范5.2.2第4条的规定。（系统中任一排烟阀或排烟口开启时，排烟风机、补风机自动启动）

答：与车库同。不考虑。（但排烟时排烟风机、补风机要同时启动）

《 浙江省消防技术规范难点问题操作技术指南（2020版）》

7.3.4 对于仅承担一个防烟分区排烟且全部采用常开排烟口的机械排烟系统（如汽车库排烟系统等），可不增设常闭排烟口及其信号反馈功能，但应由火灾报警信号联动启动排烟风机。

《陕西省建筑防火设计、审查、验收疑难问题技术指南》

7.2.19 （补充GB51251-2017第5.2.2条）对于仅承担一个防烟分区排烟且全部采用常开排烟口的机械排烟系统，可不增设常闭排烟口及其信号反馈功能，排烟风机及其补风机的控制应满足《火灾自动报警系统设计规范》GB50116的要求。

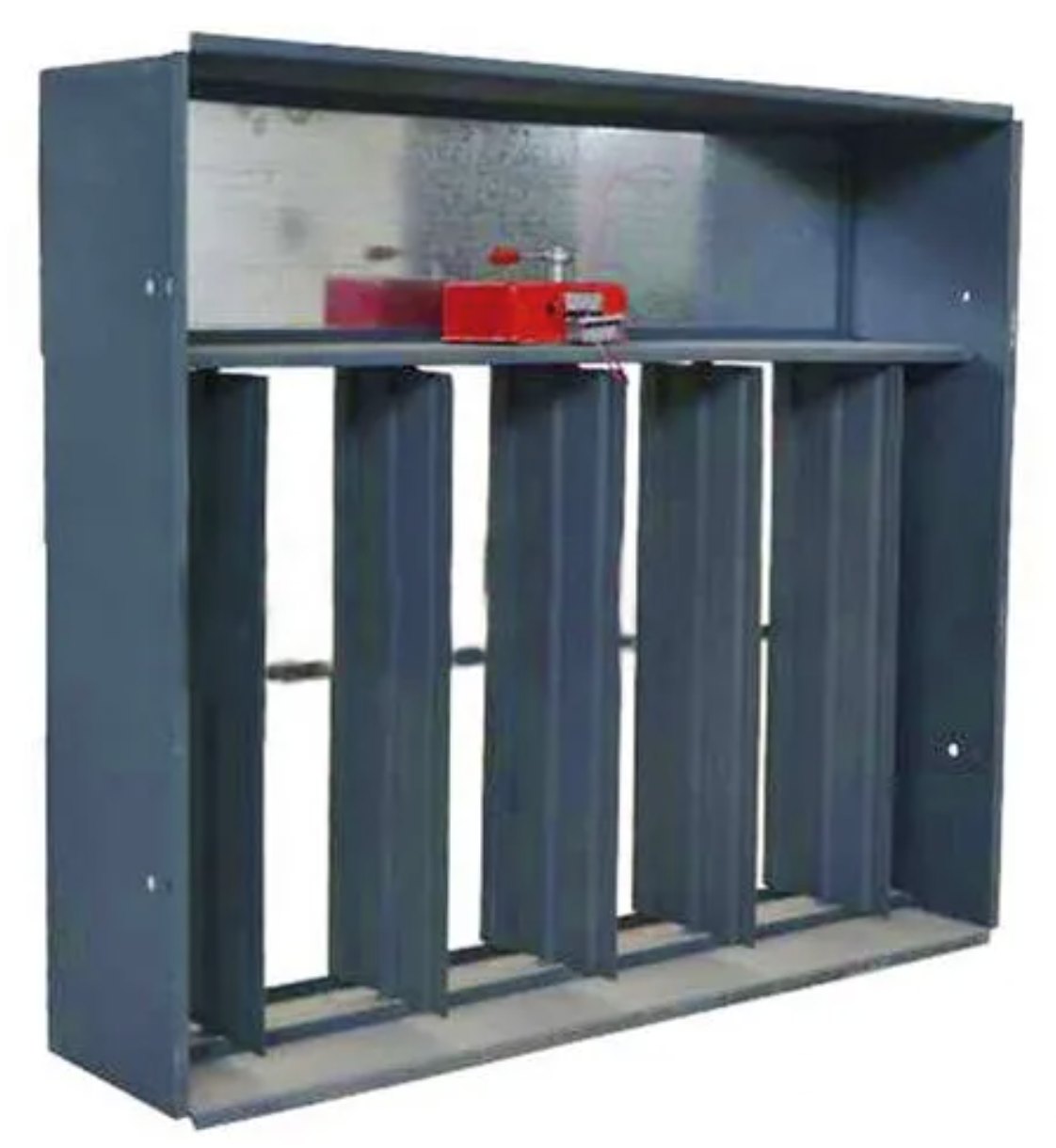

所以，虽然市场上常见的均为常闭形式排烟口，例如板式排烟口、多叶排烟口，但是对于排风兼排烟系统的排烟口，排烟阀为常开状态，平时风机低速运行，完成通风功能，火灾发生时，排风兼排烟风机由低速运行转为高速运行，执行排烟功能。还有就是运用于防烟分区小，仅一个防烟分区的情况。

常开式排烟口	通常见于单防烟分区的机械排烟系统、通风排烟共用系统
常闭式排烟口	多叶排烟口、板式排烟口

（3）防火阀

3.1 防火阀 fire damper

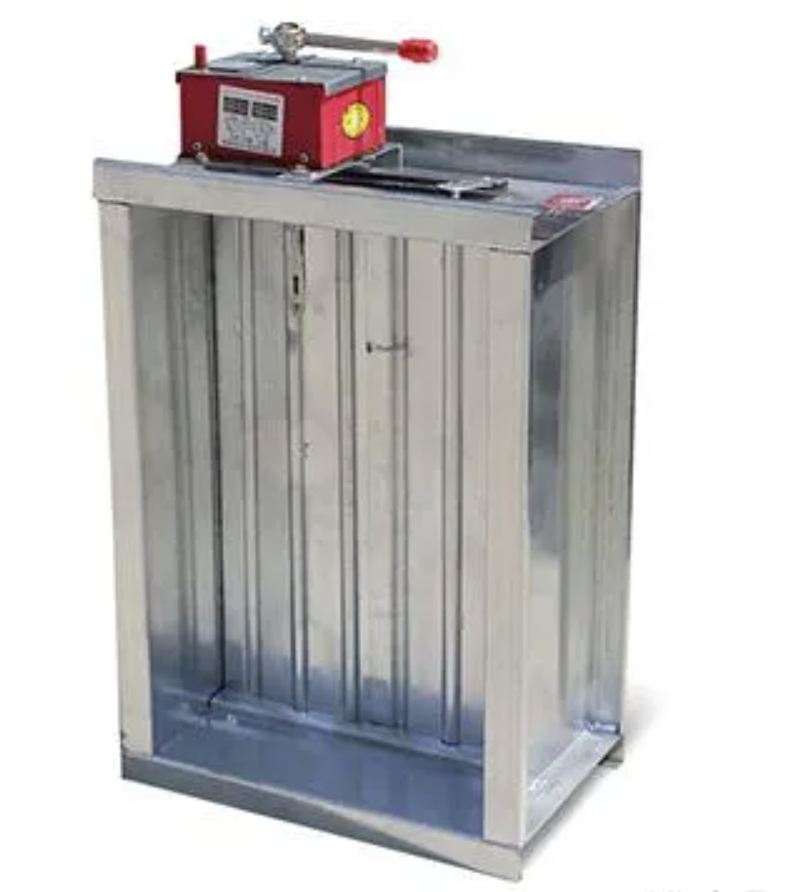

根据《建筑通风和排烟系统用防火阀门》GB15930-2024第3.1 对防火阀定义：防火阀是指安装在通风、空气调节系统的送、回风管道上，或安装在公共建筑内厨房排油烟管道与竖向排风管连接的支管处，平时呈开启状态，火灾时当管道内烟气温度达到额定动作温度时关闭，在一定时间内能满足规定耐火等级要求，起隔烟阻火作用的防烟设备。 注：防火阀一般由阀体、叶片、启闭装置和温控释放装置等部件组成。

主要应用在通风、空气调节系统、机械加压送风系统、补风系统上。采用温控自启动（70℃时自动关闭），但是公共建筑内厨房的排油烟管道宜按防火分区设置，且在与竖向排风管连接的支管处应设置公称动作温度为150℃的防火阀。

（4）排烟防火阀

根据《建筑通风和排烟系统用防火阀门》GB15930-2024第3.2对排烟防火阀的定义，排烟防火阀是指安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的排烟设备。注：排烟防火阀一般由阀体、叶片、启闭装置和温控释放装置等部件组成。

排烟防火阀与前述所讲的防火阀之所以加了“排烟”两字，因为它是特指使用在排烟系统的防火阀。这两者除了动作温度存在区别，其它结构原理相同。因为它们是用来防火的，所以平时准工作状态没有火的时候就是常开的，发生火灾时达到它们设定的温度才关闭。
