深基坑施工技术图文详解

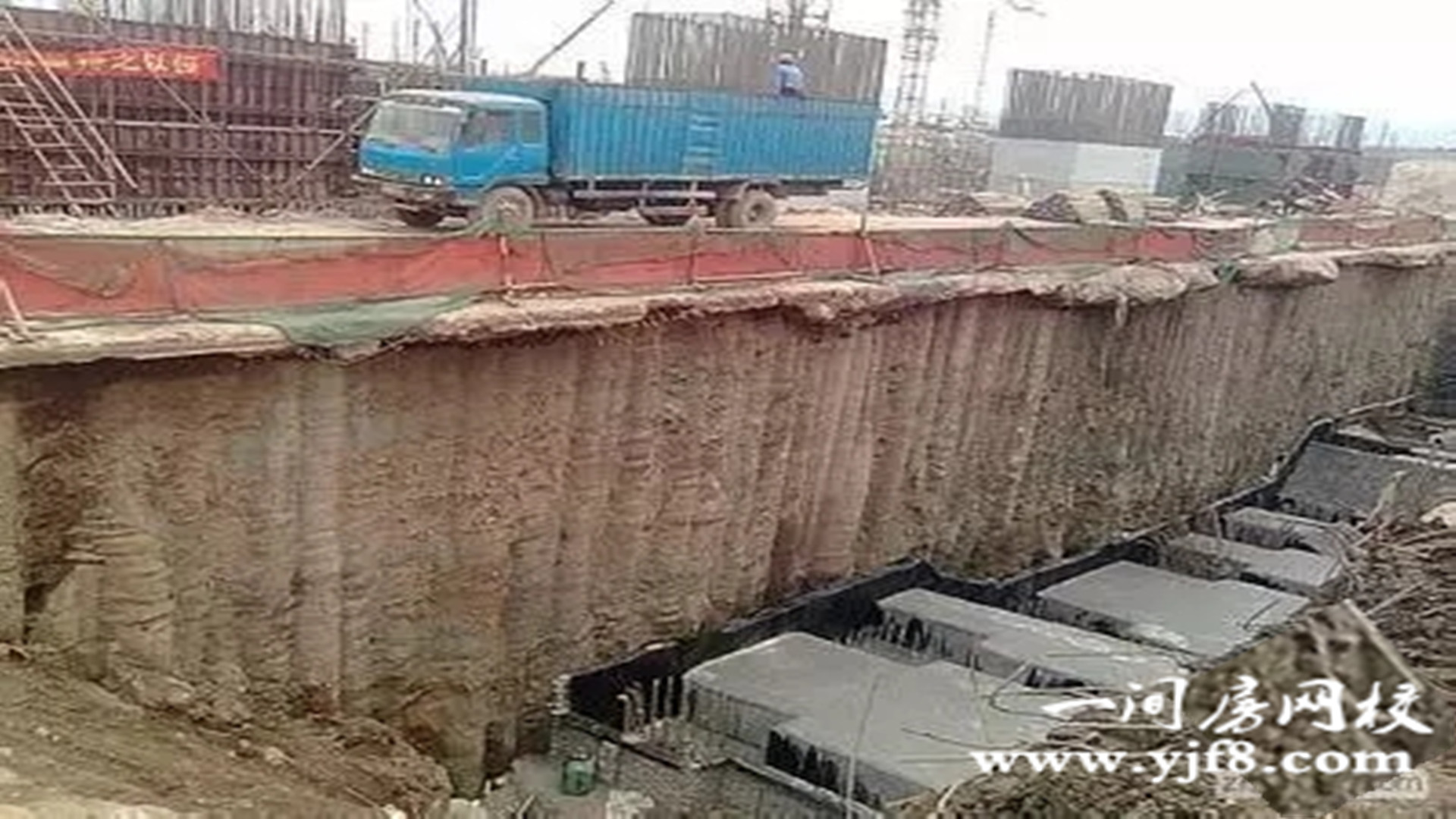

深基坑工程为：

（一）开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护、降水工程。

（二）开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程。

基坑工程主要包括基坑支护体系设计与施工和土方开挖，是一项综合性很强的系统工程。它要求岩土工程和结构工程技术人员密切配合。基坑支护体系是临时结构，在地下工程施工完成后就不再需要。

基坑和基槽都是用来建筑建筑物的基础的,只是平面形状不同而已.基坑是方形或者比较接近方形;,基槽是长条形状的,而且有时候比较长.你要掌握的是它们的形状的区别.

一：基坑是指底面积在27平方米以内（不是20）,且底长边小于三倍短边的为基坑.

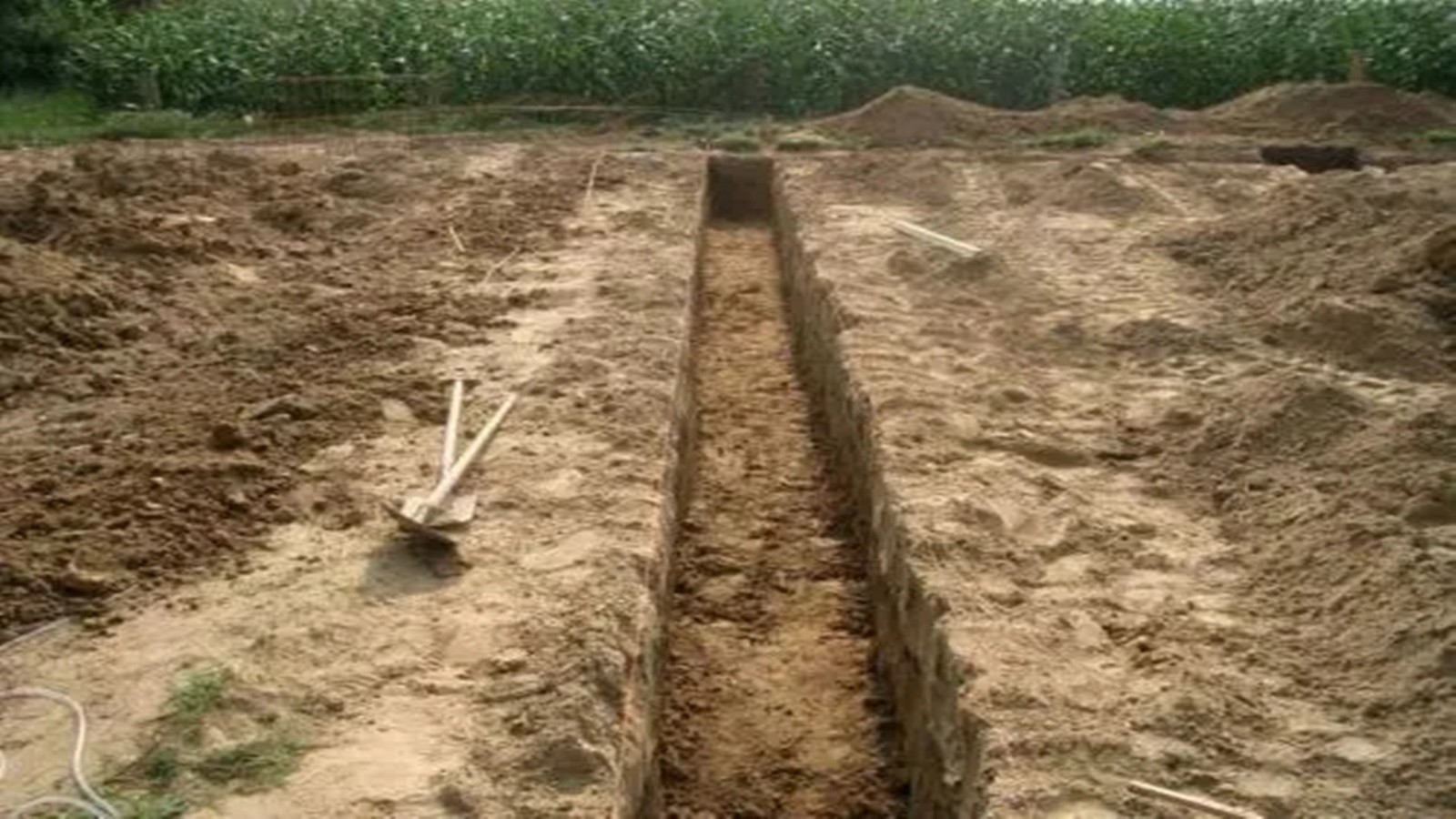

二：基槽是指槽底宽度在3米以内,且槽长大于3倍槽宽的为基槽.

也就是说，一般定义深基坑为：底面积在27平方米以内（不是20），且底长边小于三倍短边，开挖深度超过5米（含5米）或地下室三层以上（含三层），或深度虽未超过5米，但地质条件和周围环境及地下管线特别复杂的工程。（反之则为浅基坑）

1）基坑支护体系是临时结构，安全储备较小，具有较大的风险性。

2）基坑工程具有很强的区域性。如软粘土地基、黄土地基等工程地质和水文地质条件不同的地基中基坑工程差异性很大。

3）基坑工程具有很强的个性。基坑工程的支护体系设计与施工和土方开挖不仅与工程地质水文地质条件有关，还与基坑相邻建（构）筑物和地下管线的位置、抵御变形的能力、重要性，以及周围场地条件等有关。

4）基坑工程综合性强。基坑工程不仅需要岩土工程知识，也需要结构工程知识，需要土力学理论、测试技术、计算技术及施工机械、施工技术的综合。

5）基坑工程具有较强的时空效应。基坑的深度和平面形状对基坑支护体系的稳定性和变形有较大影响。

6）基坑工程是系统工程。基坑工程主要包括支护体系设计和土方开挖两部分。土方开挖的施工组织是否合理将对支护体系是否成功具有重要作用。

7）基坑工程具有环境效应。基坑开挖势必引起周围地基地下水位的变化和应力场的改变，导致周围地基土体的变形，对周围建（构）筑物和地下管线产生影响，严重的将危及其正常使用或安全。

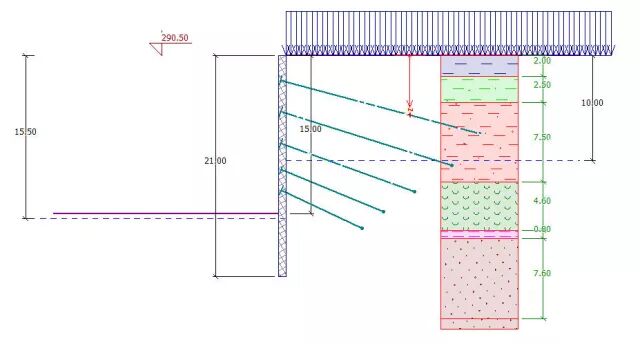

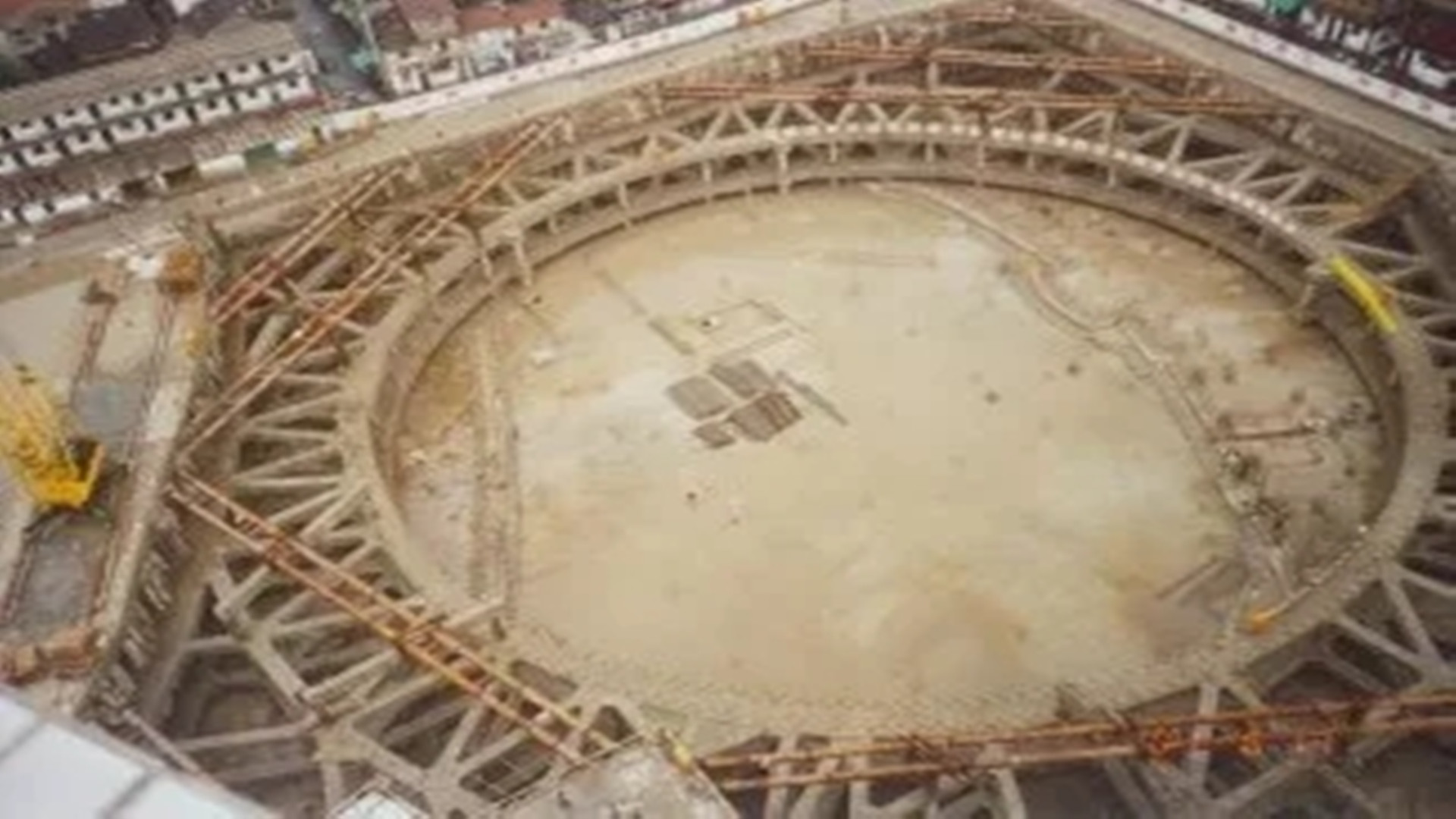

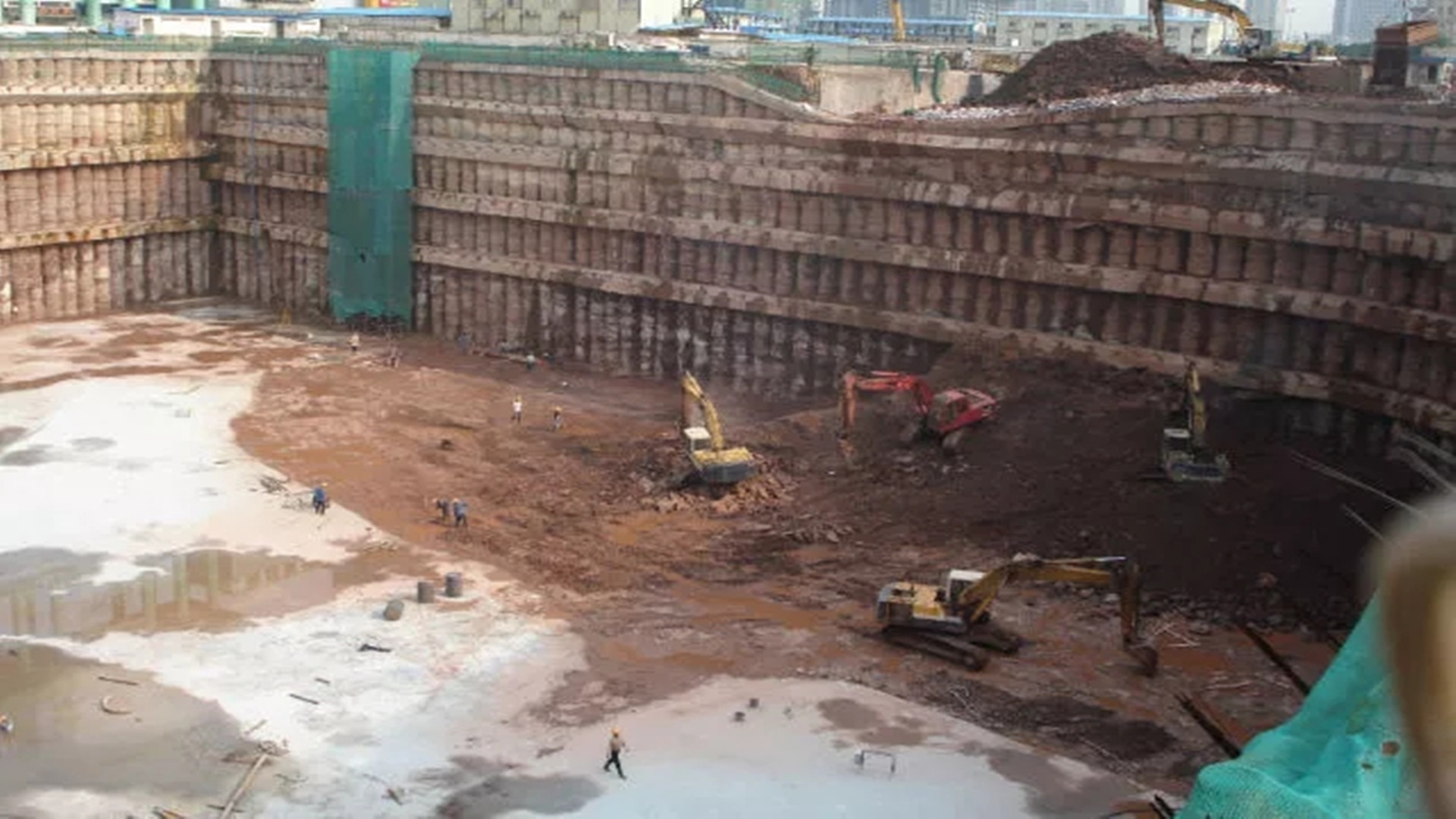

基坑工程是由地面向下开挖一个地下空间，深基坑四周一般设置垂直的挡土围护结构

一、围护结构

（一）基坑围护结构体系

1．基坑围护结构体系包括板（桩）墙、围檩（冠梁）及其他附属构件。板（桩）墙主要承受基坑开挖卸荷所产生的土压力和水压力，并将此压力传递到支撑，是稳定基坑的一种施工临时挡墙结构。

2．地铁基坑所采用的围护结构形式很多，其施工方法、工艺和所用的施工机械也各异；因此，应根据基坑深度、工程地质和水文地质条件、地面环境条件等，特别要考虑到城市施工特点，经技术经济综合比较后确定。

（二）深基坑围护结构类型

在我国应用较多的有板柱式、柱列式、重力式挡墙、组合式以及土层锚杆、逆筑法、沉井等。

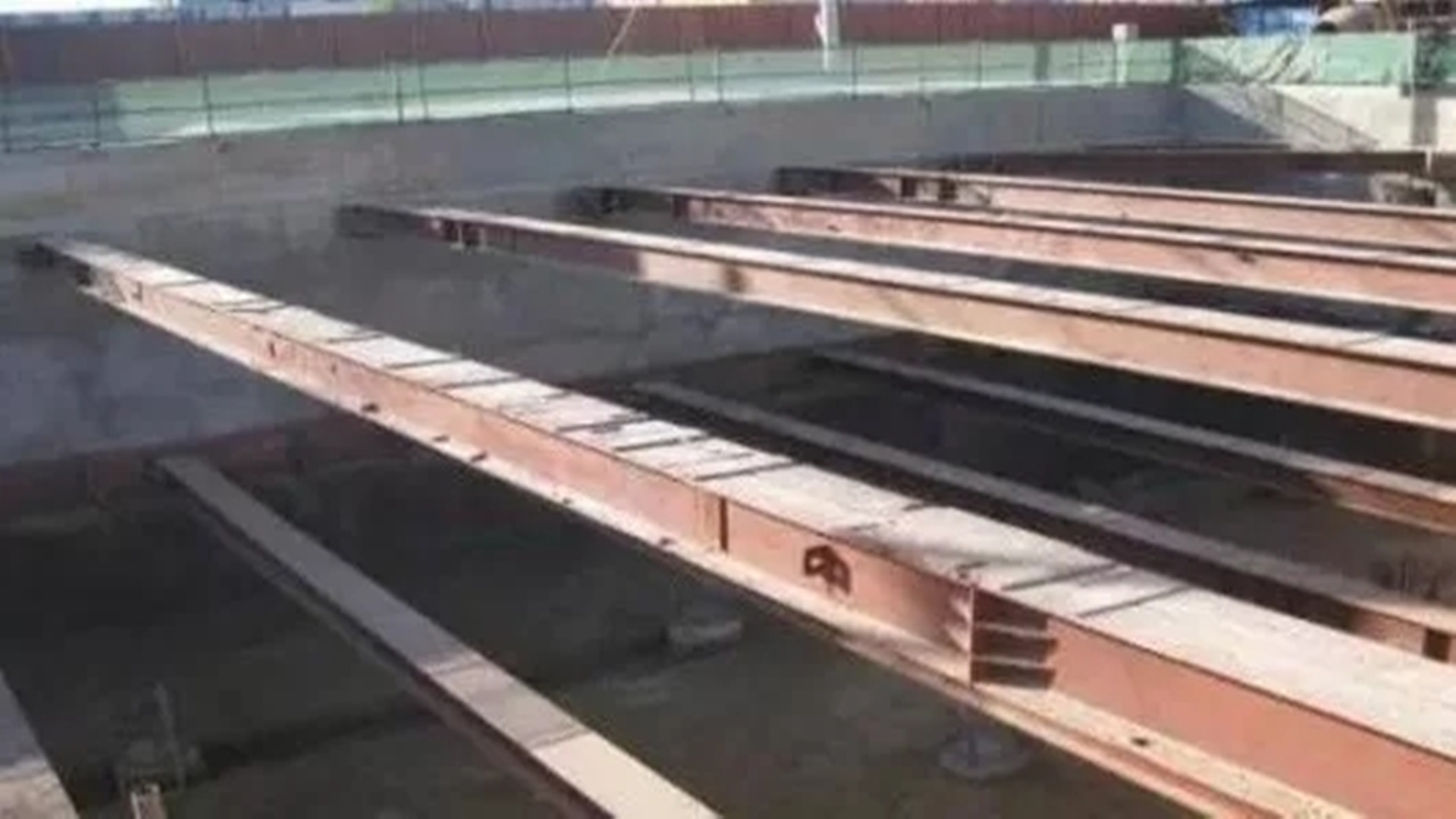

(1)工字钢桩围护结构

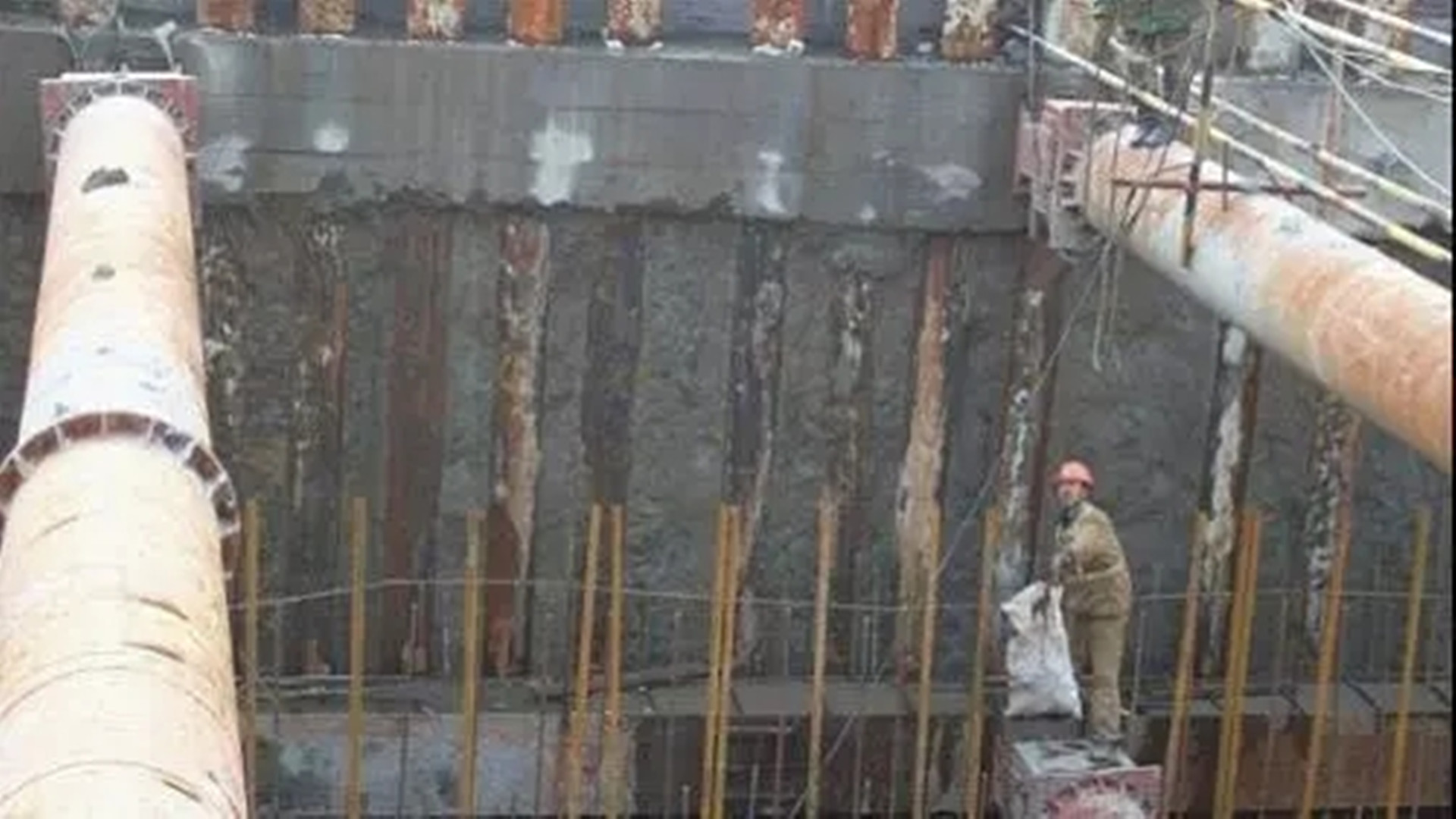

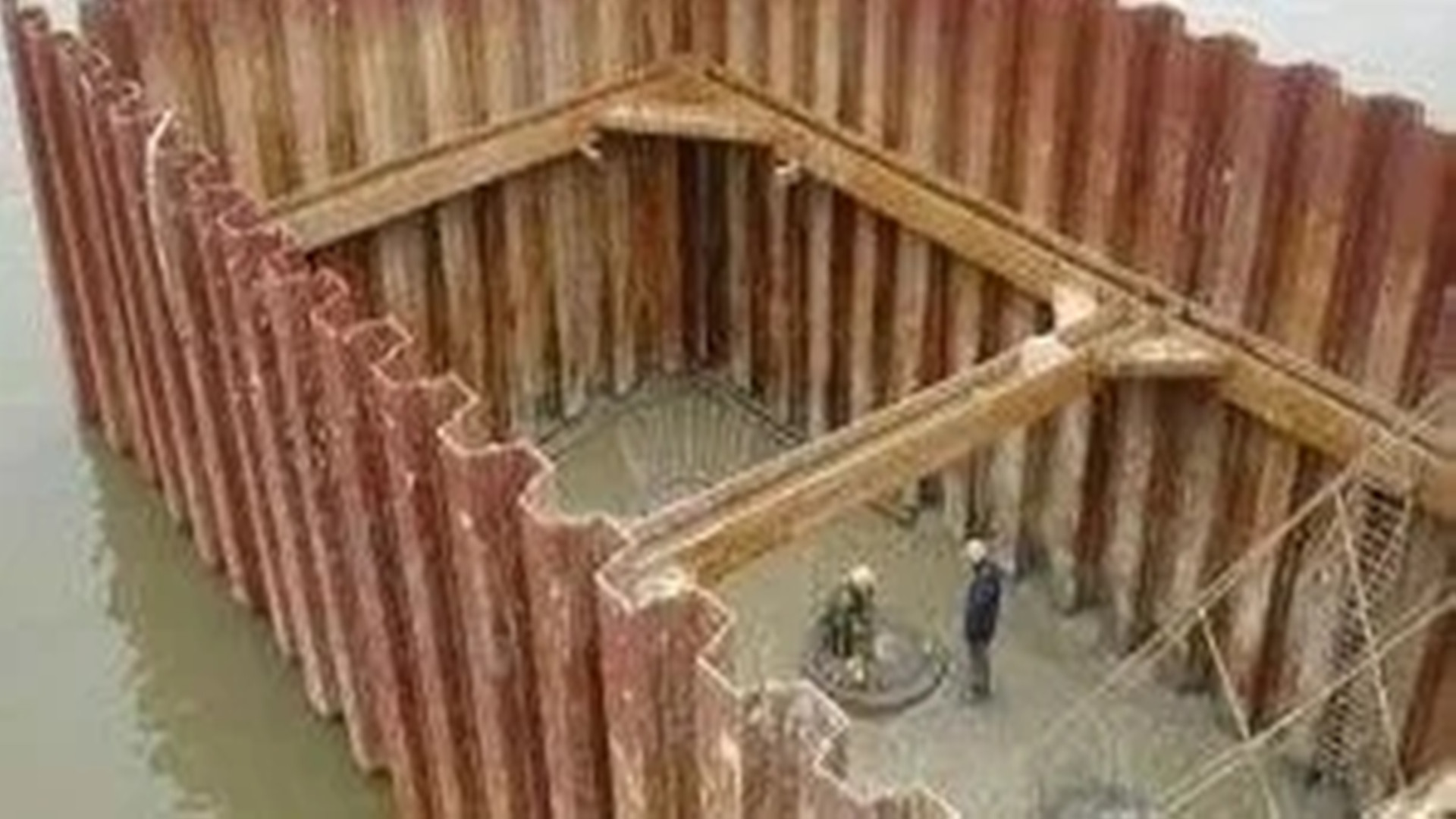

·(2)钢板桩围护结构

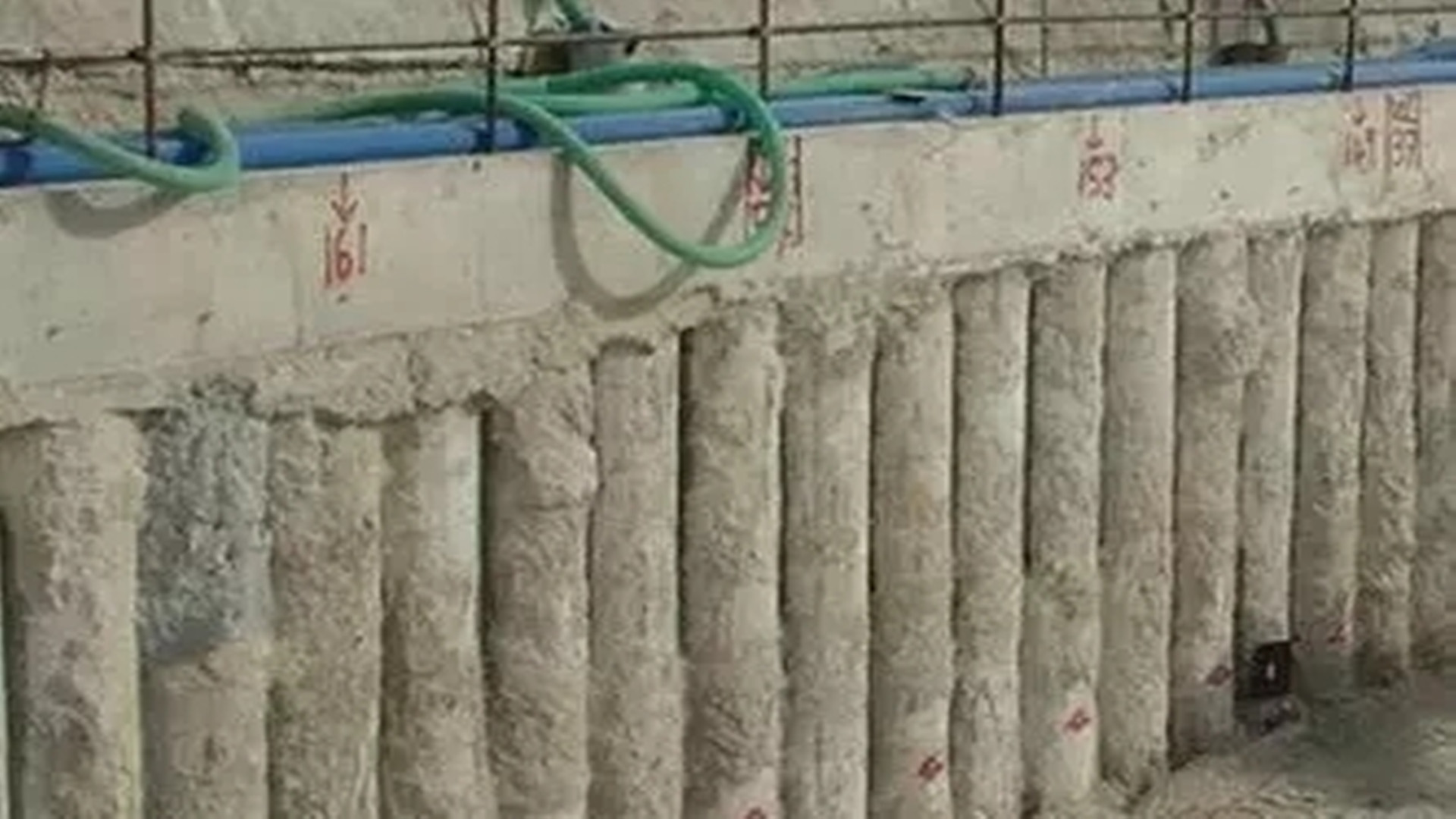

(3)钻孔灌注桩围护结构

(4)深层搅拌桩挡土结构点这免费下载施工技术资料

(5) SMW桩

(6)地下连续墙
