一个案例教会你手算水喷淋系统统定额计价

消火喷淋系统是一种消防灭火系统，是一种应用十分广泛的固定消防设施。

下面通过一个案例来说明水喷淋系统定额计价手算的全过程。整个计价采用某省安装工程消耗量定额及全费用计价表有关内容列项、计算工程量、套用定额并计算相关费用，采用建筑安装工程费用定额计取相关费用，主材价格参照当地工程造价信息网。

案例（1）下图为某活动中心消防自动喷淋系统系统的一部分，喷淋系统均采用热镀锌钢管，螺纹连接。

（2）消防水管穿地下室外墙设刚性防水套管，穿墙设一般钢套管，穿楼板设带翼环钢套管。

（3）施工完毕，整个系统应进行静水压力试验，该系统工作静水压力消火栓为0.55MPa，试验静水压力喷淋系统为1.4MPa。

（4）图中标高均以m计，其他尺寸标注均以mm计。一层标高为-0.300m，地下室一层标高为-5.700m。

（5）本案例暂不计刷油、保温等工作内容。

（6）图纸如下图所示，未尽事宜执行现行施工及验收规范的有关规定。

地下室一层自动喷淋系统平面图

一层喷淋系统平面图

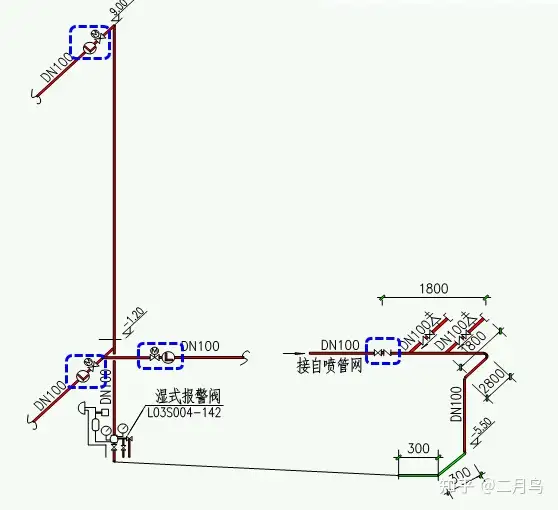

自动喷淋系统图

喷淋系统定额计价的手算的基本思路为：

1 熟悉图纸

消防自动喷淋系统施工图纸分为系统图和平面图。识图时应将系统图与平面结合起来，系统图反映整个喷淋系统供水情况，平面图主要反映每层喷淋管道和喷头的平面位置。

从系统图和平面图可以看出消防管道从室外穿墙进入地下室，管道标高由-1.35m降到-5.5m，然后连接湿式报警阀通过立管给地下室和一层喷头供水。地下室喷淋区域有2个，都是连接信号阀和水流指示器然后通过管道与喷头相连接，水平管的标高为-1.2m处。地上一层只要1个喷淋区域，也是连接信号阀和水流指示器后与各个喷头相连接，水平管的标高为9m。所有管道都采用镀锌钢管螺纹连接。

2 列项

自动喷淋系统是一种能自动喷水灭火的消防灭火系统，主要由节点和管线组成，节点有洒水喷头、水流指示器、报警阀组、信号阀、消防水箱、消防水泵等；管线包括管材和管件。

根据自动喷淋系统的组成特点，为防止漏项和重复计算，在进行列项和工程量计算时都应该遵循分系统按照系统编号进行列项和计算，按施工顺序先算室内后室外，自上而下先节点后管线进行列项和计算。本案例只有一个自动喷淋系统，消防管道从室外进入室内地下室然后通过湿式报警阀向地下室和一层自动喷淋系统供水。

在列项前还应该注意案例中的暗室和超高。喷淋系统中处于地下室安装项目都需要考虑暗室增加费用，而安装高度超过5m就要考虑操作物超高增加费。通过下面剖面图可以看出，地上一层的大部分项目都是超高的，只有低于5m的立管安装没有超高增加费。对于地下室一层大部分都没有超过5m，只有喷头离板底0.1m，操作高度约为-0.2-（-0.7）=5.5m超高，而此时与喷头连接的立管有时候极少部分超高就没有考虑。

整个喷淋系统管道规格从室外到室内主管DN100到每层喷淋系统中，随供水给喷头数量的减少，管道也逐步在减少，有DN80、DN65、DN40、DN32、DN25。所有管道在列项是要注意区分暗室、超高、暗室超高。消防室内管道以外墙皮1.5m为界，消防室外管道执行给排水相应定额，应单独分章节列项。

不管是一层还是地下室喷头安装都存在超高，而地下室喷头安装还要考虑暗室增加费。水流指示器安装选用沟槽法兰连接，地下室的水流指示器要考虑暗室增加费，而地上一层的则需要考虑超高增加费。

每个喷淋区域末端都设置了一个末端试水装置，室外的消防水泵接合器是成套列项包含了里面的阀门，也就是这些阀门不再单独列项。水喷淋系统工程列项如下图所示。

阀门安装执行给排水定额，注意区分暗室、超高增加费。

对于套管，管道进出户墙体需要安装刚性防水套管，穿室内墙体安装一般套管，应结合平面图看有哪些管道需要穿墙，而对于消防管道给穿过楼板安装带翼环钢套管。这些套管名称都是按照介质管道也就是消防管道的规格书写和套定额。对于一般钢套管制作安装不包括预留孔洞，故还需要增列预留孔洞。预留孔洞按照孔洞大小套定额，而一般孔洞大小比介质管道大2个规格。以上都执行给排水工程定额。具体工程列项如下所示。

3 计算工程量

消防管道图示管道中心长度计算工程量，不扣除阀门、管件及各种组件所占长度。距外墙皮1.5m的管道也算室内消防管道。喷头数量按个计算工程量，从喷淋系统平面图数个数。水流指示器地下室2个，考虑暗室增加费，而地上一层1个需要考虑超高。地上一层有个1套末端试水装置，室外消防水泵接合器有2套。具体水喷淋系统工程量如下。

阀门按数量计算工程量，进水管有1个螺纹闸阀和1个螺纹止回阀，地下室内有2个沟槽式信号阀，由于执行给排水定额，给排水定额超高增加费为3.6m，故这2个沟槽信号阀不仅考虑暗室增加费还要考虑超高增加费，地上一层沟槽式信号阀1个只需考虑超高增加费。地下一层末端设置2个螺纹试水阀。

根据管道工程量，可以根据下表计算计算管道支架的工程量。注意区分超高和暗室。

套管工程量按数量计算，进入室内墙的管道设置刚性防水套管，工程量为1个，穿地下室内的墙体设置一般刚性套管，通过平面图可以计算出工程量。而穿楼板设置带钢套管带翼环。

本案例工程量计算过程如下图所示。

4 汇总工程量

把施工方法、设计要求等一样的项目汇总，如DN65的管道，但超高的、暗室的还是的分开汇总。方便后期超高费用和暗室增加费的计算。汇总后的单位为定额单位，工程量对应进行换算。汇总后的工程量表详见下表。

5 套定额

喷淋系统管道螺纹连接直接套用定额，主要材料按信息价进行调整，由于当地定额人工价重新发布了，需要进行人工价格调整，普工调增12元，技工调增18元，高级工调增29元，通过定额总的普工、技工、高级工分别乘以人工调增单价得到人工费价差。而根据机械中的人工用量乘以技工调增单价得到机械费价差。汇总人工用量的目的是为计算疫情防控费，疫情防控费为每工日5元。操作物高度增加费有两种处理方式，一种是直接在原定额人工费乘以1.1，编号后加上换以示区别；另一种方式超高增加人工费单列，按照定额人工费乘以0.1作为增加费。管道套定额如下表所示。

室外消防管道、阀门、管道支架及套管执行给排水定额

暗室增加费需要把暗室中的分部分项工程量人工和机械进行汇总，然后乘以0.2得到暗室增加人工费和机械费，然后根据费率和增值税税率计算暗室施工增加费的全费用。脚手架搭拆费把分部分项人工费和暗室增加费中的人工费汇总乘以5%然后乘以35%作为该单价措施项目费的人工费，其余65%作为材料费，然后根据费率和税率计算全费用。常态化疫情防控增加费按照总人工工日乘以5元计算。具体如下。
