每种阀门都有其独特的编号标识。阀门编号不仅包括阀门的型号、规格和材质等信息,也包括其安装方式、适用介质等详细信息,有助于用户选择符合自己需求的阀门。

以球阀Q347F-16C为例,其中每个编号含义为:

1、Q 类型:球阀

2、3 驱动方式:涡轮

3、4 连接形式:法兰

4、7结构形式:固定球直通

5、F密封材料:氟塑料

6、16 公称压力:1.6MPa

7、C阀体材料:碳钢。

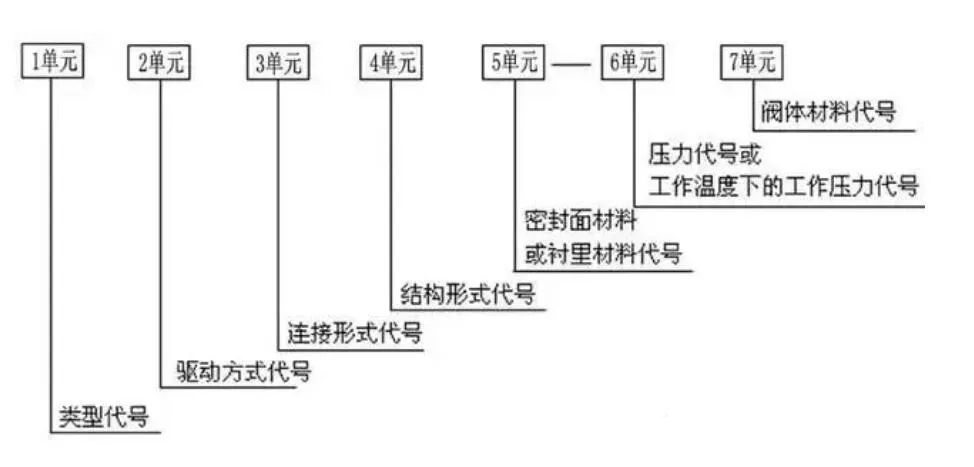

下面将每个单元所涵盖的类型分别介绍:

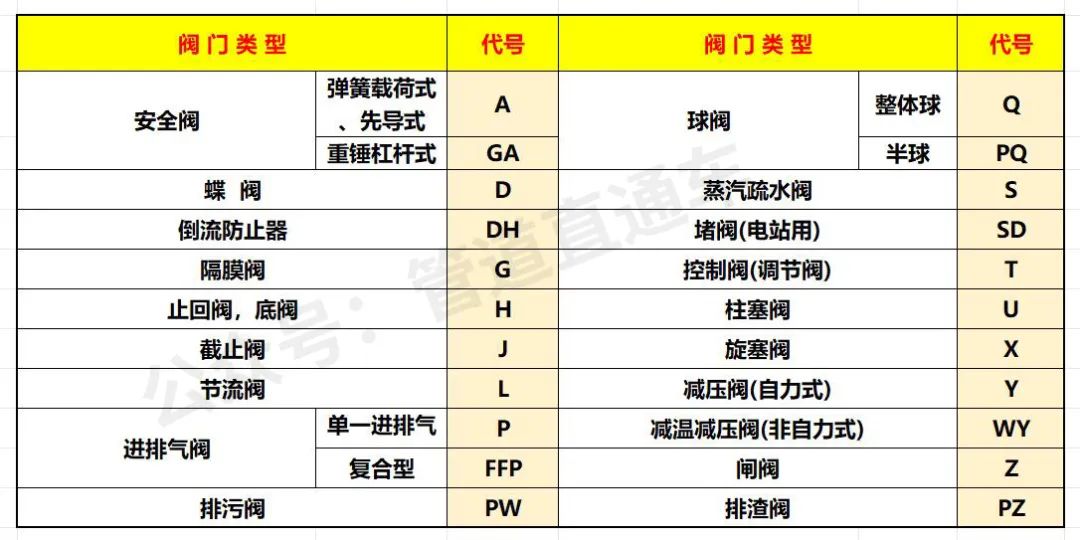

一单元阀门类型(代号表):

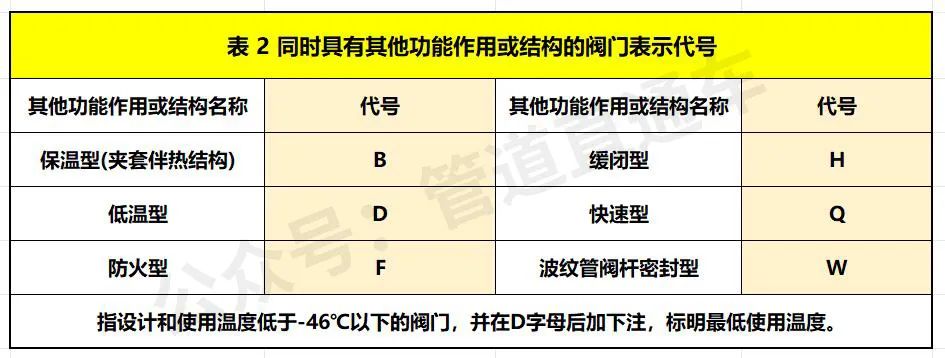

当阀门又同时具有其他功能作用带有其他结构时,在阀门类型代号前再加注一个汉语拼音字母,典型功能代号按表2的规定。

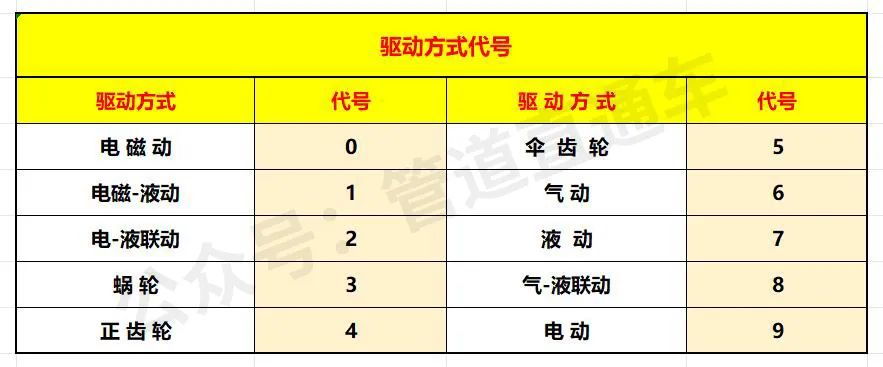

二单元传动方式(代号表):

注:安全阀 、减压阀无驱动方式代号,手轮和手柄直接连接阀杆操作形式的阀门,本代号省略。


对于具有常开或常闭结构的执行机构在驱动方式代号后加注汉语拼音下标KB表示常开型用6K7K常闭型用6B7B

气动执行机构带手动操作的在驱动方式代号后加注汉语拼音下标S表示6S;

防爆型的执行机构在驱动方式代号后加注汉语拼音B表示6B.7B、9B;

既是防爆型还是常开或常闭型的执行机构在驱动方式代号后加注汉语拼音B,再加注括号的下标K或B表示9B(B)6B(k)

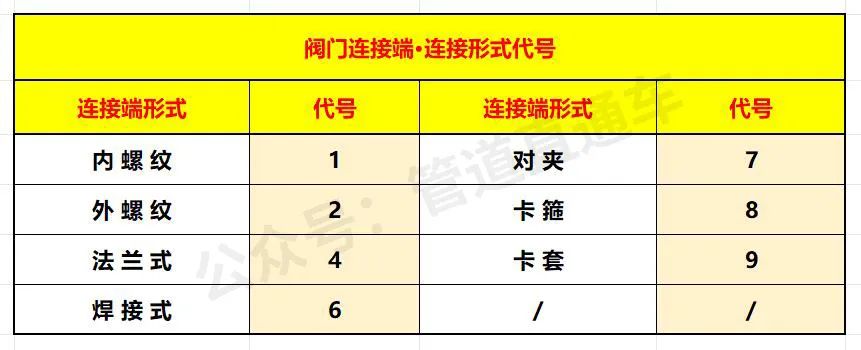

三单元连接方式(代号表):



四单元结构形式(代号表):

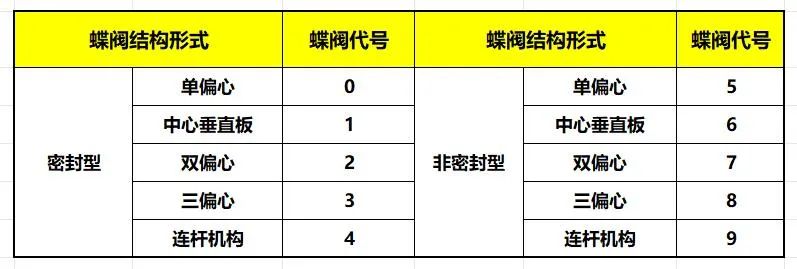

1蝶阀结构形式:



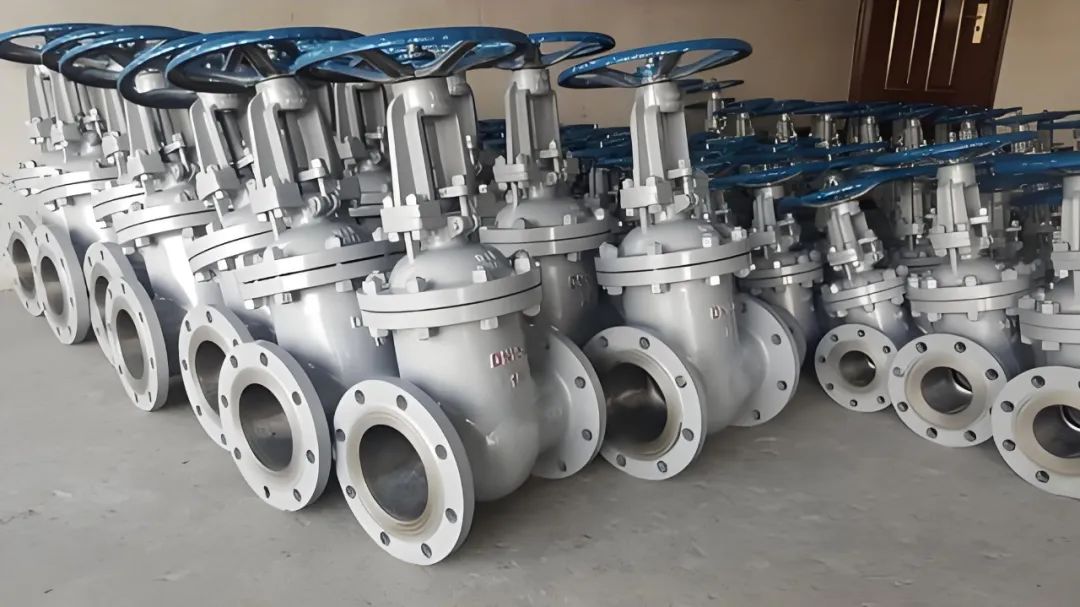

2闸阀结构形式:

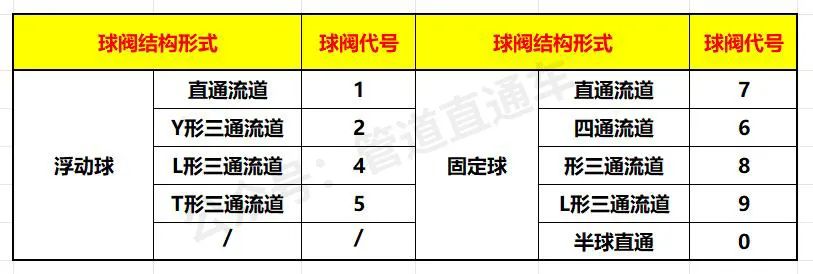

3球阀结构形式:

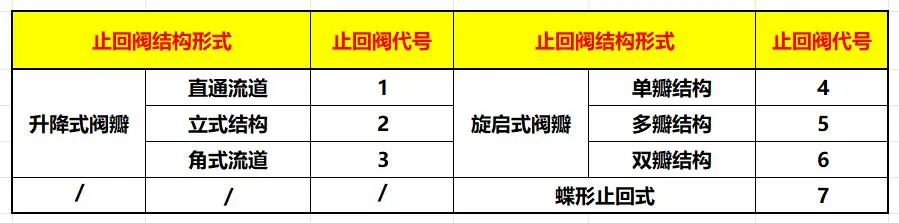

4止回阀结构形式:

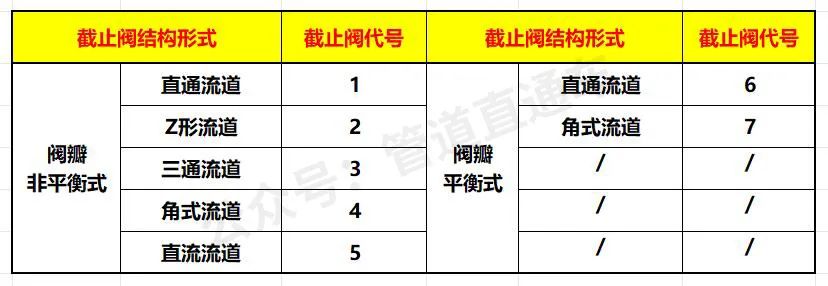

5截止阀、节流阀柱塞阀结构形式:

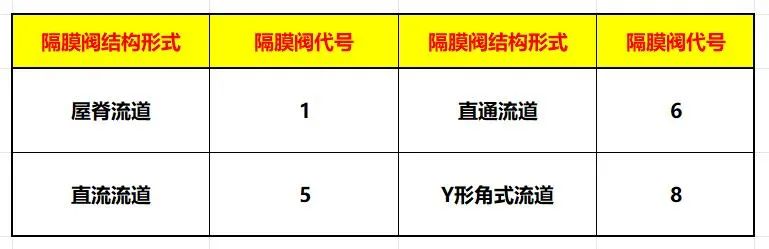

6隔膜阀结构形式:

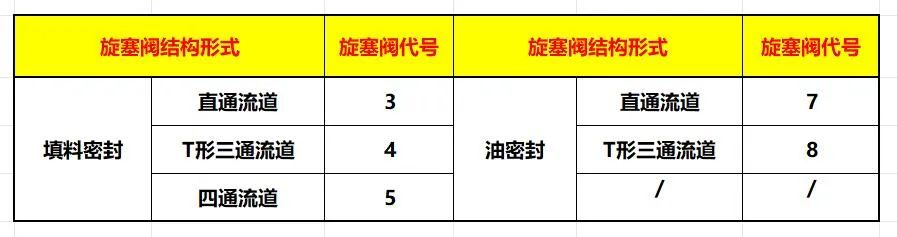

7旋塞阀结构形式:

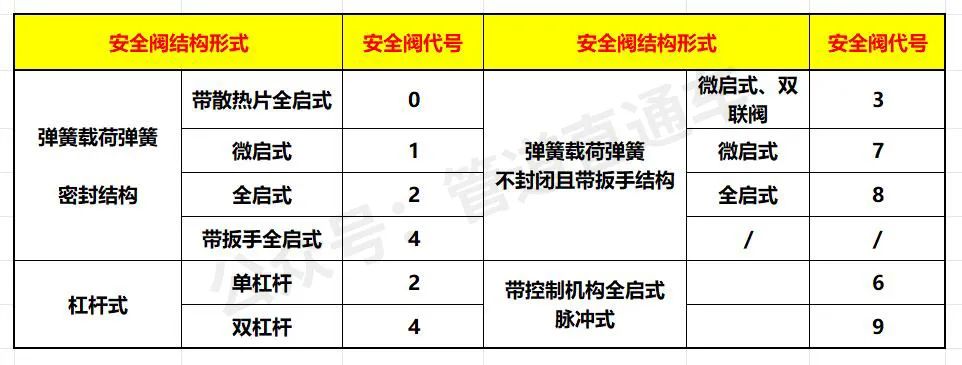

8安全阀结构形式:

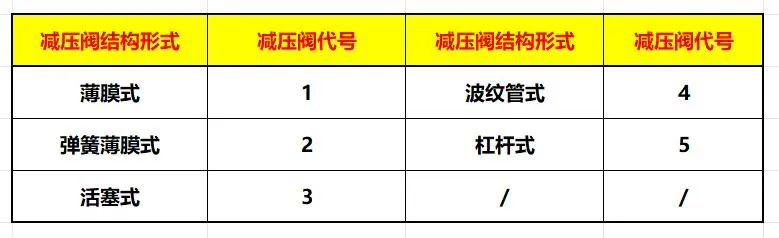

9减压阀结构形式:

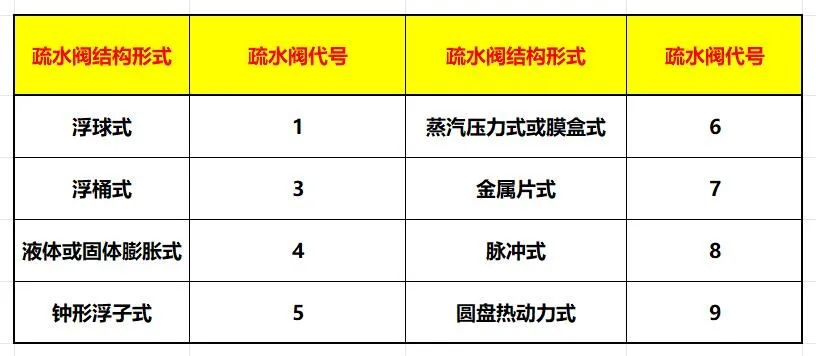

10疏水阀结构形式:

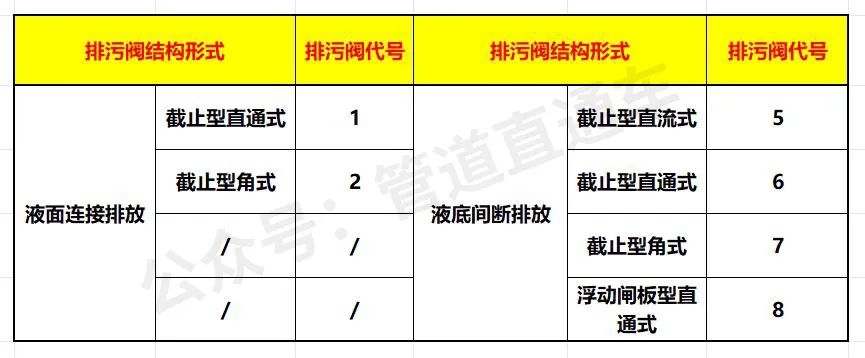

11排污阀结构形式:



五单元:密封材质(代号表):

六单元公称压力

阀门压力等级编号一般由数字表示,用于标识阀门的公称压力等级,如1.6表示公称压力为1.6Mpa的阀门。


七单元:阀门型号阀体材料(代号表):

阀门材质编号一般由字母或数字表示,用于标识阀门的制造材料,如WCB表示采用铸钢材料制造,304表示采用不锈钢材料制造等。

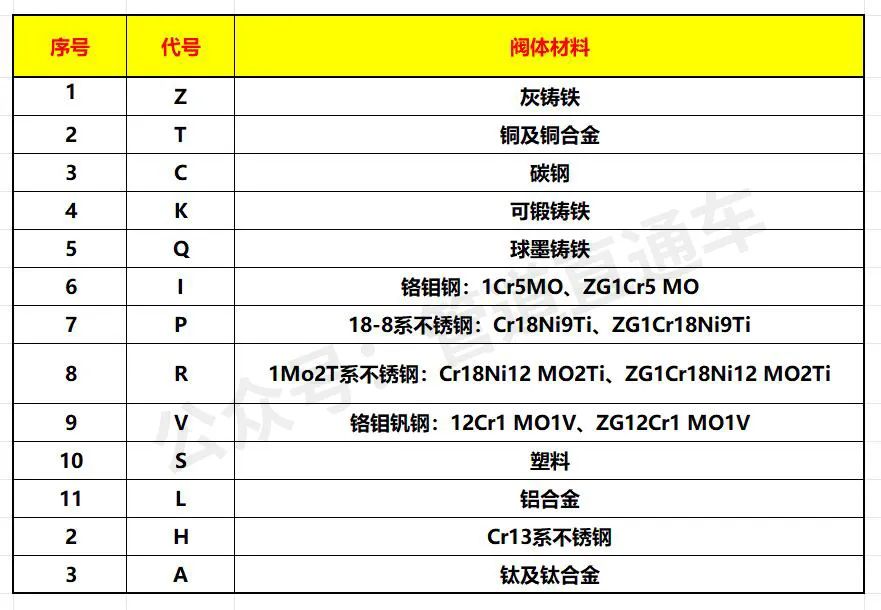

(1)阀体材料代号表



注:Pg≤16kgf/cm2的灰铸铁阀,Pg≥25kgf/cm2的碳钢阀,省略本代号。

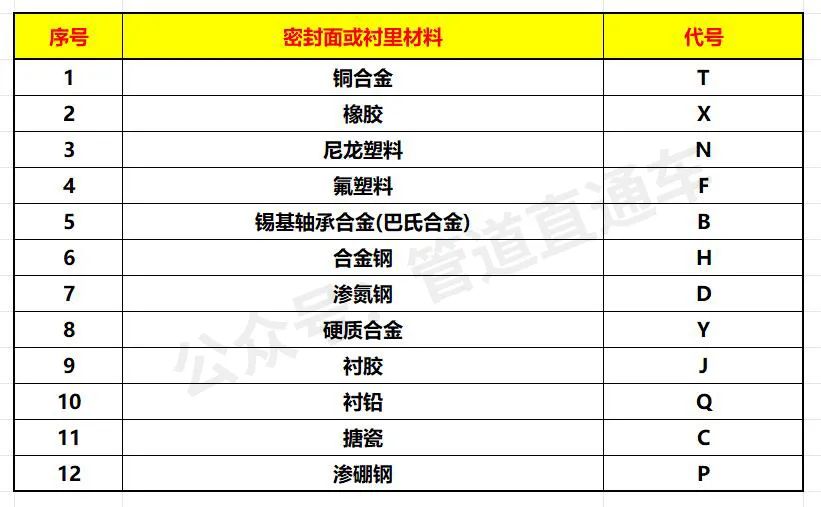

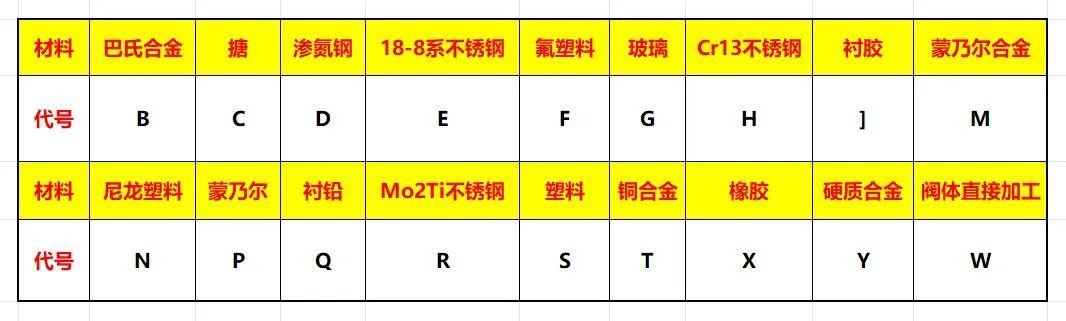

(2)密封面衬里材料代号表:


注:1、由阀体直接加工的阀座密封材料代号用“W”表示。
2、当阀座和阀瓣(阀板)密封材料不同时,用低硬度材料代号表示(隔膜阀除外)。

概括一下,阀门型号标识主要由阀门类型、驱动方式、连接形式、结构形式、密封材料、压力阀体材料等部分组成了解了这些,不敢说能多专业,至少再看到阀门能通过型号标识看明白究竟是个什么样的阀门,就足够了。
