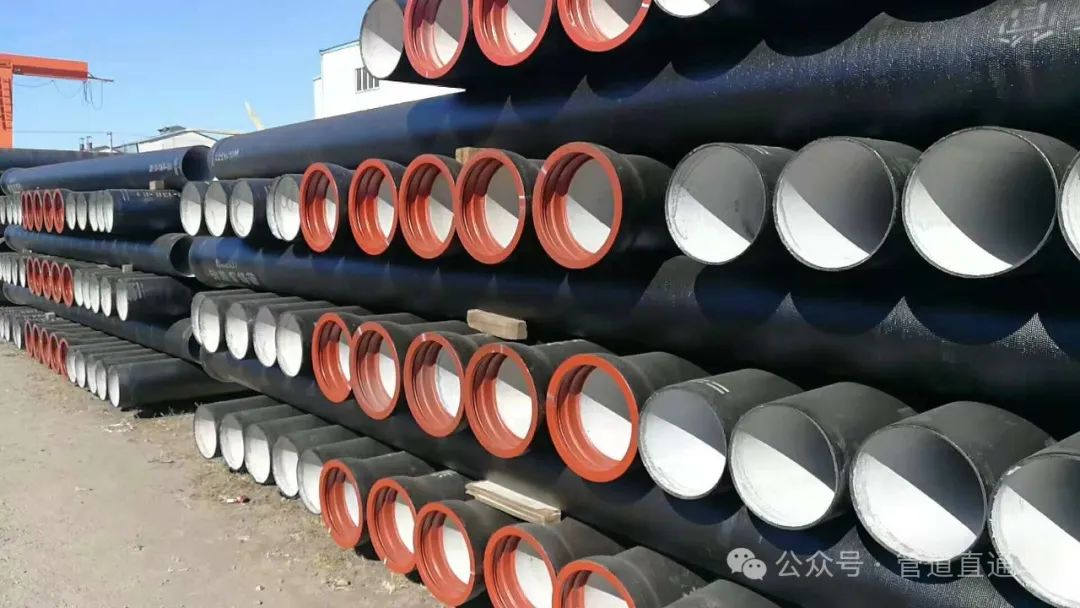

任何管道的连接,其接口形式都是管道连接的核心,直接决定了系统的密封性、稳定性及施工效率。对于球墨铸铁管而言,T型承插接口、法兰接口自锚式接口三种较为常用的接口形式,并且在各自应用场景中发挥着重要作用。

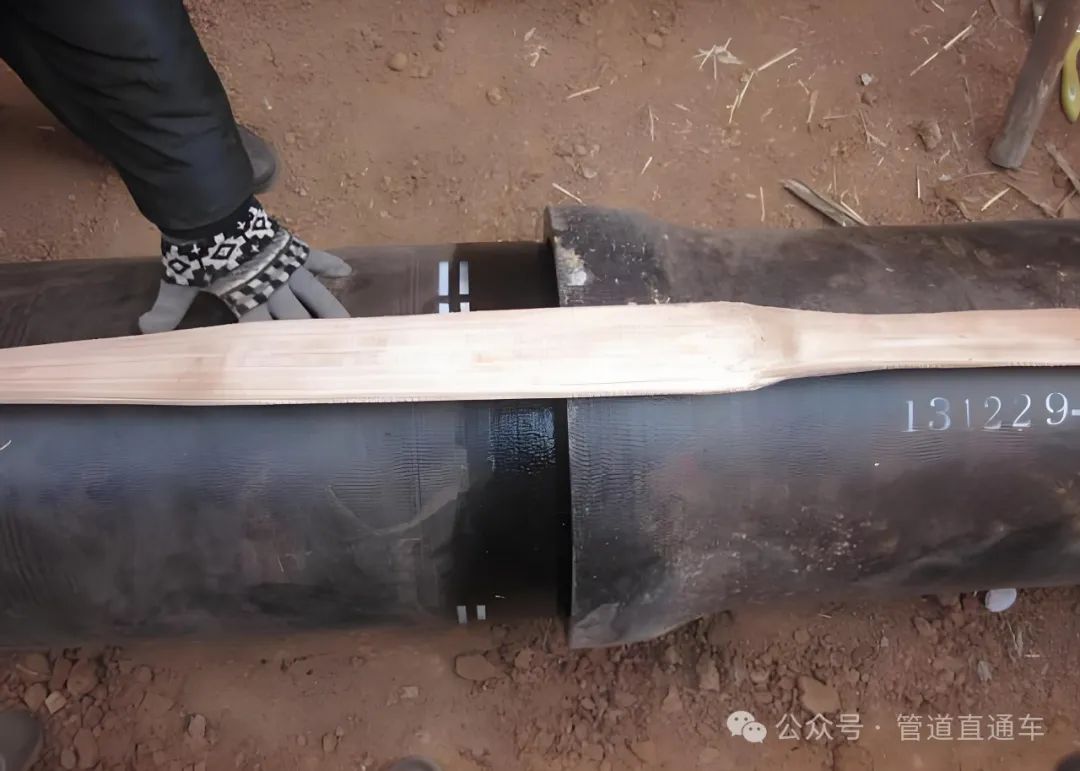

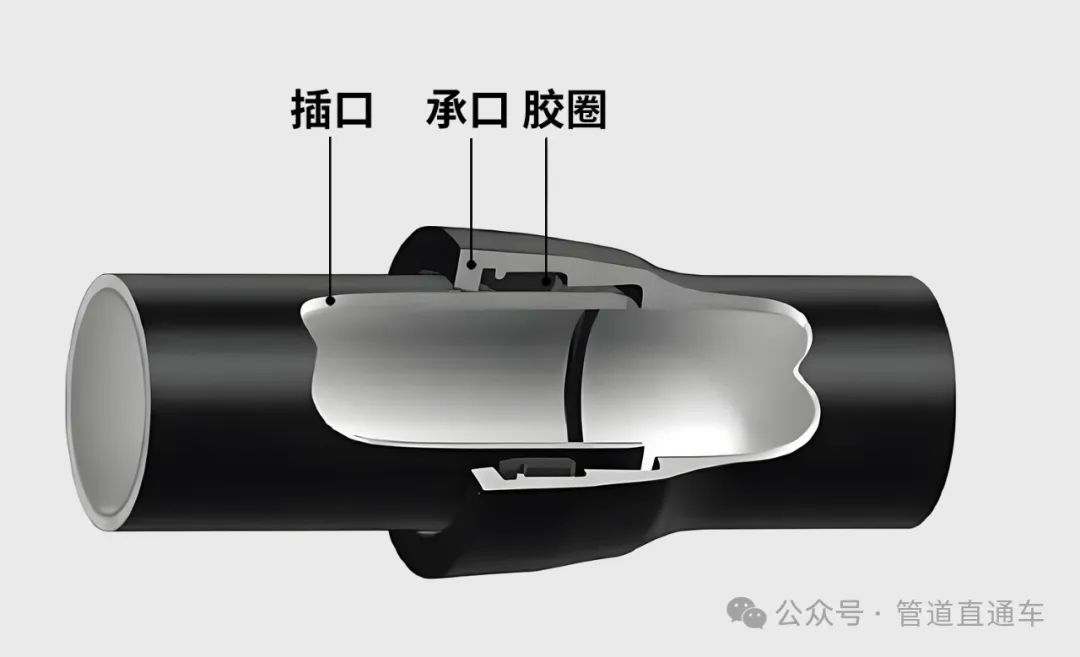

一、T型接口

 接口简介:

T型接口是柔性接口,也叫承插式接口、滑入式接口是球墨铸铁管中应用最为广泛的连接方式。它的设计简单明了:管子一端是承口(带凹槽),另一端是插口,插口插入承口后,依靠预装的橡胶密封圈实现密封,通常无需额外固定件,靠管道自重和外部填土保持稳定。

 接口特点:

—— 安装简便:

只需将插口推入承口,橡胶圈自动密封,施工速度快,对工具和工人技能要求低。

—— 柔性连接:

允许3°-5°的偏转,能适应地基轻微沉降或角度调整。

—— 成本低廉:

结构简单,配件少,生产和安装费用都较低。

适用场景:

T型接口因其经济性和实用性,几乎是市政管道的“标配”,它特别适合:

——城市给水管网:

如自来水主干管道,压力适中,施工量大,T型的效率和成本优势明显。

——地下排水系统:

埋地环境下的污水管道,地基可能有轻微变化,T型的柔性恰好能应对。

——常规低压场景:

不需要特别高抗拔性能的普通工程。

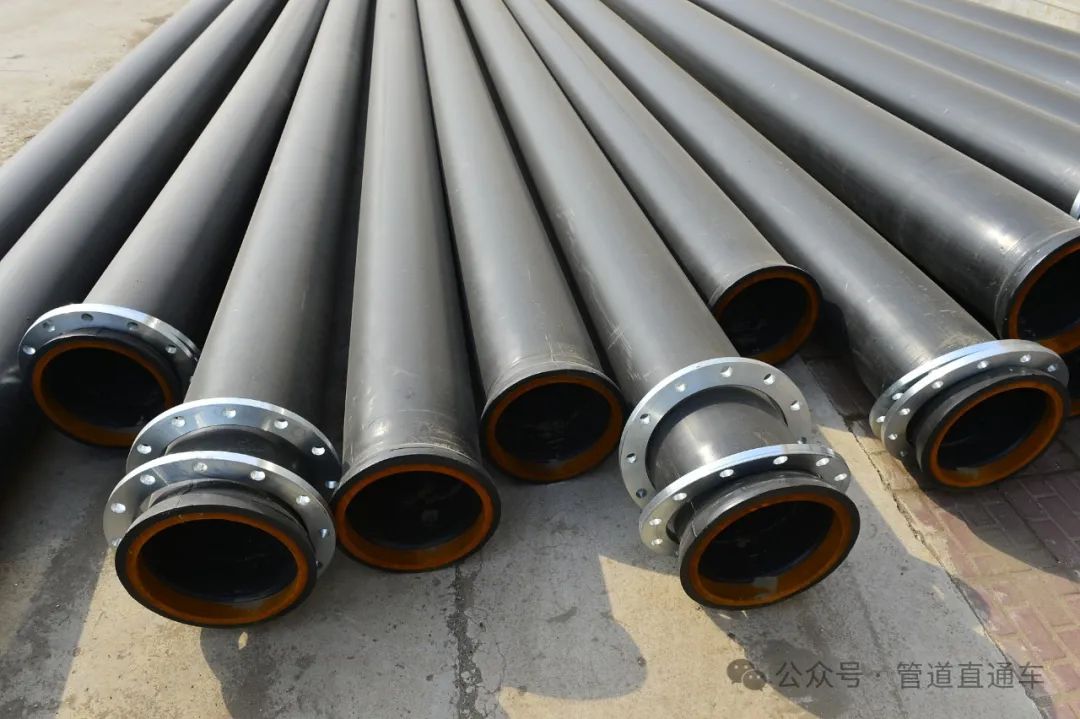

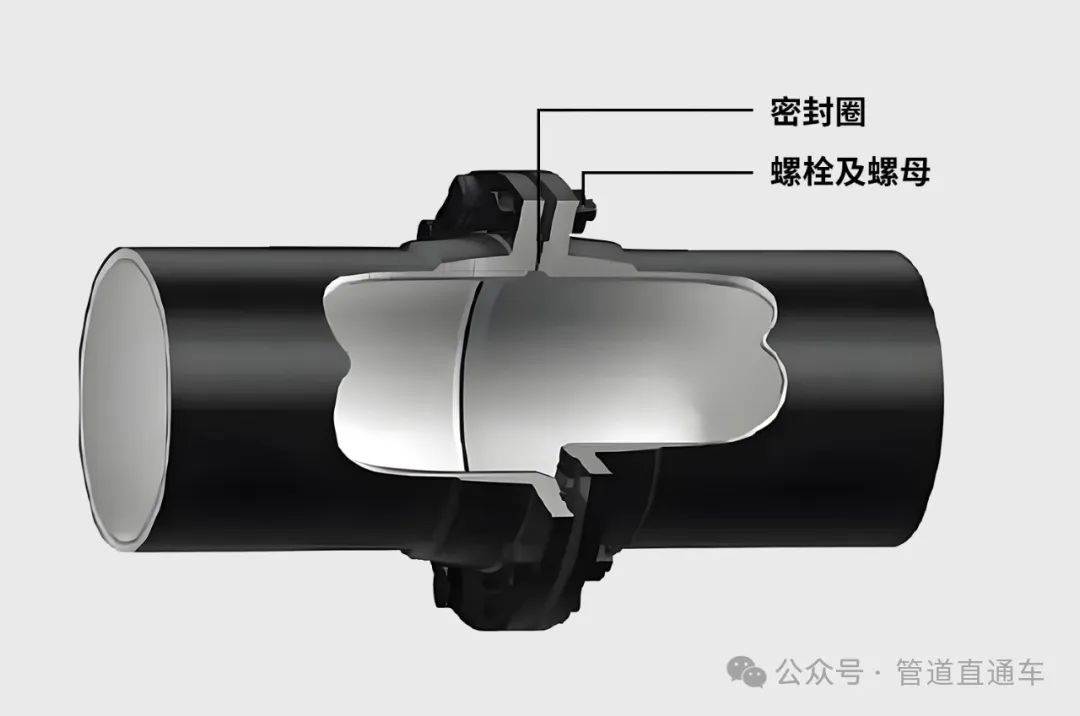

二、法兰接口

 接口简介:

法兰接口属于刚性接口通过拧紧连接螺栓,使法兰挤压密封圈来实现接口密封,常见于需要对接阀门附件等设备频繁拆卸的管道系统中。

 接口特点:

—— 连接牢固:

螺栓固定让接口极为稳定,能承受高压和外力,不易松动。

—— 可拆卸性:

通过松开螺栓即可分离,便于维护和更换。

—— 刚性设计:

无法偏转,对管道对齐要求高,安装需要精确。

—— 重量与成本:

法兰盘增加了管道重量和材料成本,施工稍复杂。

适用场景:

——泵站与阀门连接:

如水处理厂的进出水管道,需与泵、阀门无缝衔接,法兰接口是首选。

——工业管道系统:

工厂内部的高压或高温输水管,常需定期检修,法兰的拆装便利性很实用。

——地面固定管道:

不需要考虑地基沉降的架空或室内管道。

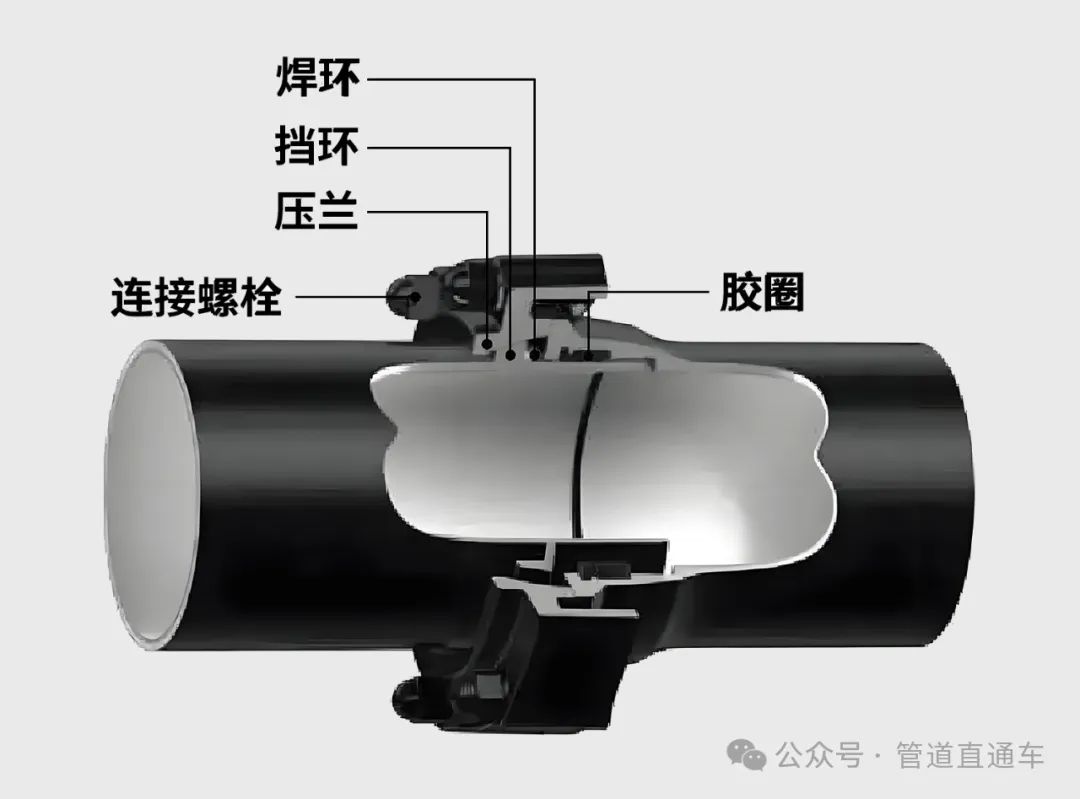

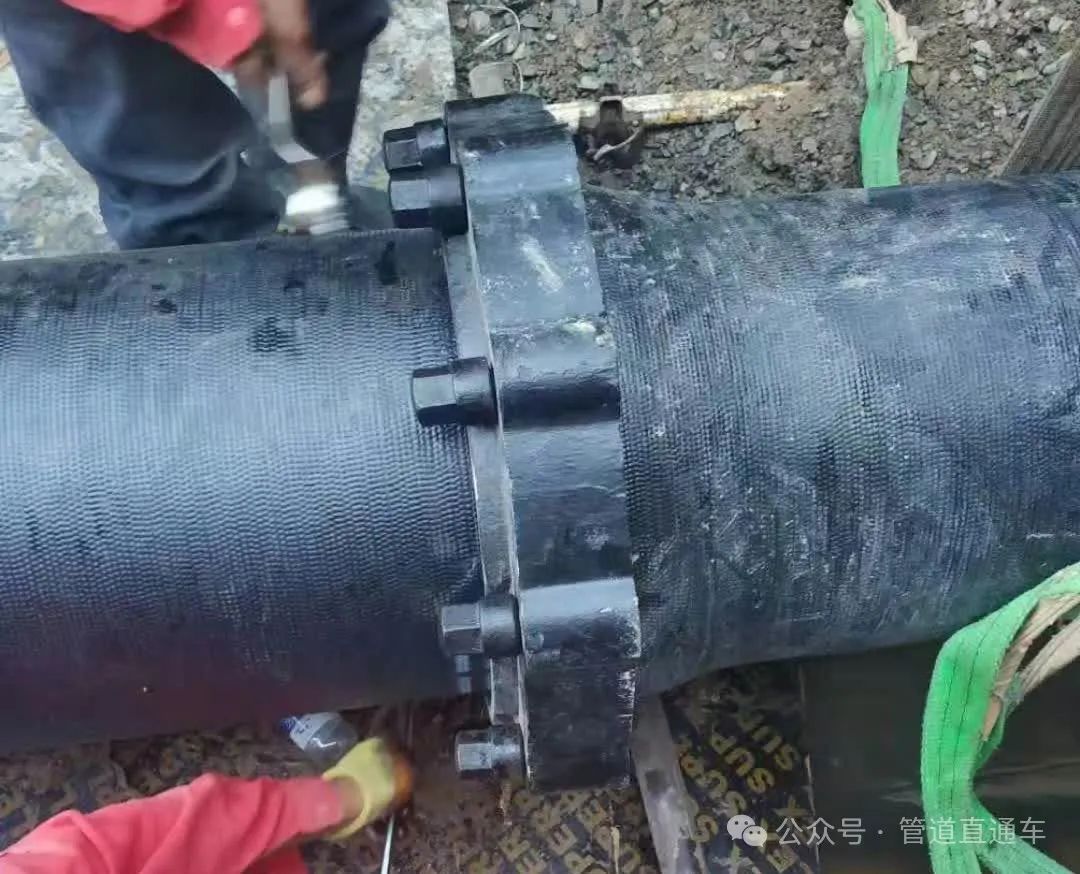

三、TF自锚接口

 接口简介:

自锚式接口是T型接口的升级版,采用T形接口的密封结构,增加了插口端的焊环、活动开口挡环、特殊压兰以及连接螺栓等附件,使接口具有较好的抗拔脱能力也可以在无法设置支墩的情况下使用。



 接口特点:

—— 柔性与抗拔兼得:

允许3°-5°偏转,同时能抵抗高内压或外力引起的脱管。

—— 安全性高:

锁紧设计提升了管道的整体稳定性,尤其在动态环境下表现优异。

—— 安装难度适中:

T型稍复杂,但无需像K型那样拧螺栓,施工难度可控。

—— 成本较高:

锁紧装置增加了制造和材料费用,价格比T型贵。

适用场景:

——高压长输管道:

如跨区域供水管线,水压高且距离长,自锚式能防止脱管。

——地质复杂区域:

地震多发区或软土地基,管道易受外力影响,自锚式提供额外保障。

——穿越工程:

如过河、过路的管道,外部拉力大,自锚式能稳住结构。

总结一下,T型以简单实用称霸日常工程,法兰以牢固可拆卸满足设备连接需求,自锚式则以灵活抗拔应对复杂挑战,各有优势,各具特色。
